EV Powertrain paaiškinimas: kaip jis veikia, komponentai, tipai ir programos

Kai vairuojate elektrinę transporto priemonę (EV), jėgos pavara yra sistema, kuri elektros energiją paverčia judesiu.Šiame straipsnyje sužinosite, kas yra EV jėgos agregatas, kaip jis veikia ir kokias pagrindines dalis leidžia efektyviai veikti.Taip pat suprasite, kuo skiriasi 400 V ir 800 V sistemos ir kaip jos veikia našumą ir įkrovimą.Be to, išnagrinėsite skirtingus EV jėgos agregatų tipus, jų privalumus, ribas ir įprastą naudojimą.

Katalogas

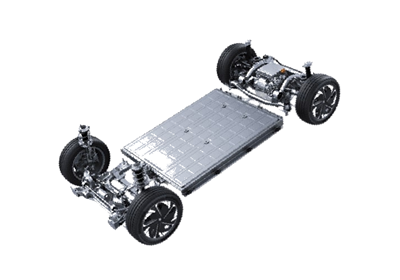

1 pav. EV jėgos pavaros sistemos apžvalga

Kas yra EV jėgos pavara?

EV jėgos pavara yra sistema, kuri elektros energiją paverčia mechaniniu judesiu, kad vairuotų transporto priemonę.Jis tarnauja kaip pagrindinis mechanizmas, atsakingas už elektrinių transporto priemonių varymą.Užuot pasikliaujęs kuro degimu, jis naudoja sukauptą elektros energiją, kad efektyviai generuotų judėjimą.EV jėgos agregatas užtikrina sklandų pagreitį, kontroliuojamą greitį ir patikimą transporto priemonės veikimą.Jis skirtas tiekti galią tiesiai į ratus su minimaliais energijos nuostoliais.Pagrindinis jo tikslas – užtikrinti švarų, efektyvų ir jautrų vairavimą.

Kaip veikia EV jėgos pavara?

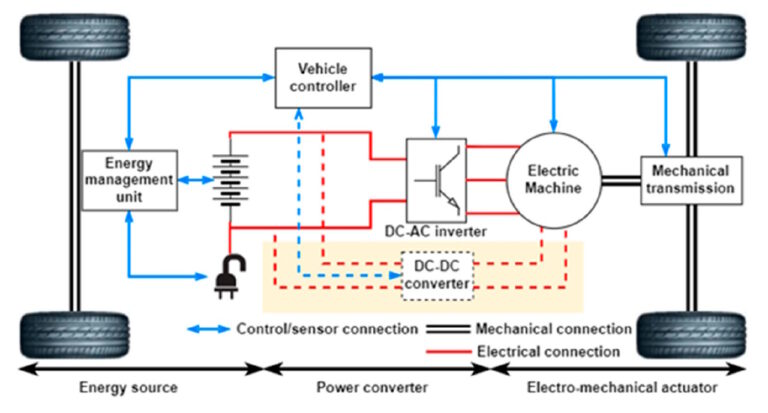

2 pav. EV jėgos pavaros veikimo principas

EV jėgos agregatas veikia perkeldamas sukauptą elektros energiją į naudingą judesį per kontroliuojamą energijos srauto procesą.Energija prasideda kaip akumuliatoriuje kaupiama nuolatinė srovė ir yra reguliuojama, kol paverčiama tokia forma, kuri tinka judėjimui.Ši konversija leidžia sistemai tiekti tikslią galią pagal tvarkyklės įvestį.Kai energija juda sistemoje, ji nuolat reguliuojama, kad atitiktų greičio ir sukimo momento reikalavimus.

Tada konvertuota energija naudojama sukimosi jėgai, kuri suka transporto priemonės ratus, sukurti.Valdymo sistemos valdo šį procesą, kad užtikrintų sklandų pagreitį ir efektyvų veikimą.Lėtėjimo metu dalis judesio energijos gali būti nukreipta atgal į sistemą, siekiant pagerinti bendrą efektyvumą.Šis nuolatinis energijos srautas užtikrina vienodą automobilio veikimą skirtingomis vairavimo sąlygomis.

400 V ir 800 V jėgos pavaros architektūra

400 V ir 800 V jėgos pavaros architektūra nurodo įtampos lygį, naudojamą elektromobilių sistemoje.Šios architektūros apibrėžia, kaip elektros energija paskirstoma ir panaudojama transporto priemonėje.400 V sistema yra tradicinis standartas, naudojamas daugelyje EV, o 800 V sistema yra aukštesnės įtampos konstrukcija, užtikrinanti geresnį veikimą.Pagrindinis skirtumas yra tai, kaip efektyviai tiekiama ir valdoma energija.Aukštesnės įtampos sistemos sumažina tos pačios galios srovės poreikį.Tai tiesiogiai veikia įkrovimo greitį ir bendrą sistemos efektyvumą.

800 V architektūra leidžia greičiau įkrauti, nes gali atlaikyti didesnį energijos lygį ir mažiau šilumos nuostolių.Tai taip pat pagerina efektyvumą, nes sumažina sistemos elektrinę varžą.Priešingai, 400 V sistemos yra plačiau prieinamos ir ekonomiškesnės.Transporto priemonės, kuriose naudojamos 800 V sistemos, dažnai pasiekia geresnes charakteristikas ir sumažina energijos nuostolius eksploatacijos metu.Tačiau jiems gali prireikti pažangesnių komponentų ir infrastruktūros.Abi architektūros sukurtos taip, kad atitiktų skirtingus EV dizaino našumo ir sąnaudų reikalavimus.

EV jėgos pavarų tipai

Hibridinės elektrinės transporto priemonės (HEV)

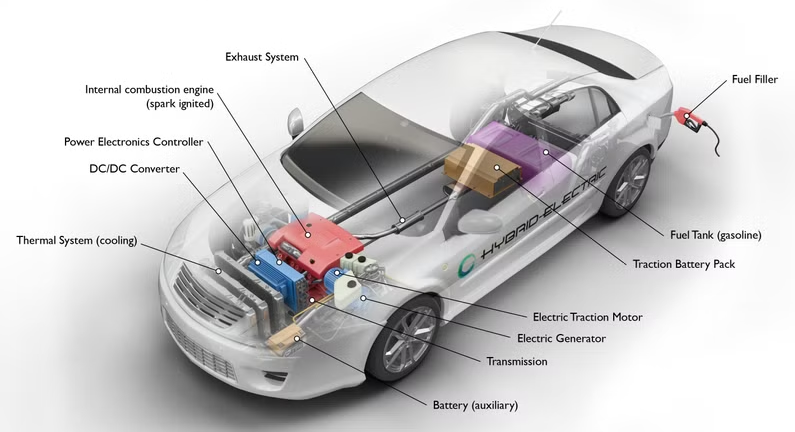

3 pav. HEV jėgos pavaros konfigūracijos schema

Hibridinė elektrinė transporto priemonė (HEV) naudoja vidaus degimo variklį ir elektrinį variklį transporto priemonei maitinti.Jai nereikia išorinio įkrovimo, nes veikimo metu baterija įkraunama viduje.Sistema sujungia du energijos šaltinius, kad pagerintų bendrą efektyvumą.Elektrinis variklis padeda varikliui įsibėgėjant ir važiuojant mažu greičiu.Variklis prireikus suteikia papildomos galios, ypač važiuojant didesniu greičiu.Integruotas išdėstymas parodo, kaip abi sistemos veikia kartu transporto priemonėje.Šio tipo jėgos agregatai dažniausiai naudojami siekiant subalansuoti degalų efektyvumą ir našumą.

Įkraunamos hibridinės elektrinės transporto priemonės (PHEV)

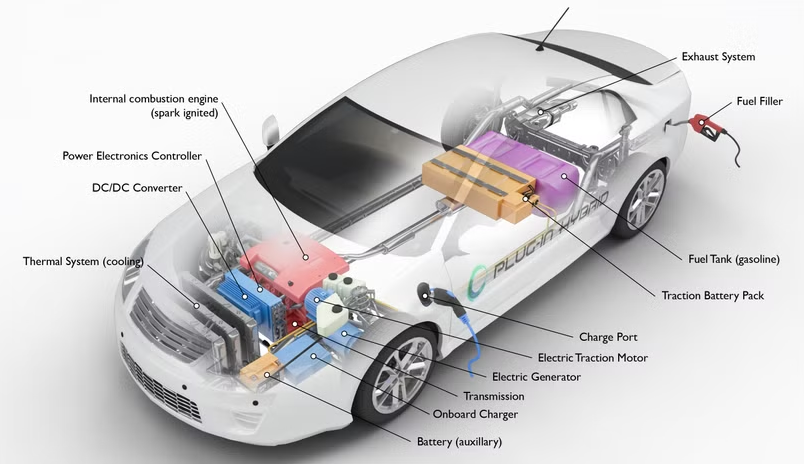

4 pav. PHEV jėgos pavaros konfigūracijos schema

Įkraunama hibridinė elektrinė transporto priemonė (PHEV) sujungia vidaus degimo variklį su įkraunama akumuliatoriaus sistema.Skirtingai nuo standartinių hibridų, jį galima įkrauti naudojant išorinį maitinimo šaltinį.Tai leidžia automobiliui važiuoti trumpais atstumais elektriniu režimu.Variklis naudojamas, kai akumuliatoriaus energija yra maža arba reikia papildomos galios.Sistemos dizainas pabrėžia ir įkrovimo galimybes, ir du maitinimo šaltinius.Tai suteikia lankstumo, kaip energija naudojama vairuojant.Šio tipo jėgos agregatai palaiko ir elektra varomą, ir ilgo nuotolio veikimą.

Akumuliatorinės elektrinės transporto priemonės (BEV)

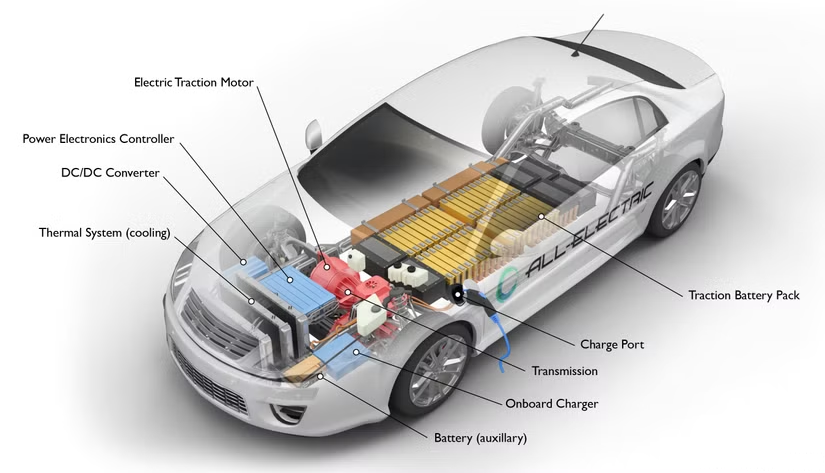

5 pav. BEV jėgos pavaros konfigūracijos schema

Akumuliatorinė elektrinė transporto priemonė (BEV) yra maitinama elektros energija, saugoma akumuliatoriaus bloke.Jame nenaudojamas vidaus degimo variklis arba degalų sistema.Transporto priemonė varoma vien tik elektros varikliais.Išdėstymas aiškiai rodo, kad nėra kuro komponentų.Ratams varyti energija tiekiama tiesiai iš akumuliatoriaus.Šio tipo jėgos agregatas skirtas veikti visiškai elektra.Tai yra tiesioginė elektrinio mobilumo forma.

Kuro elementų elektrinės transporto priemonės (FCEV)

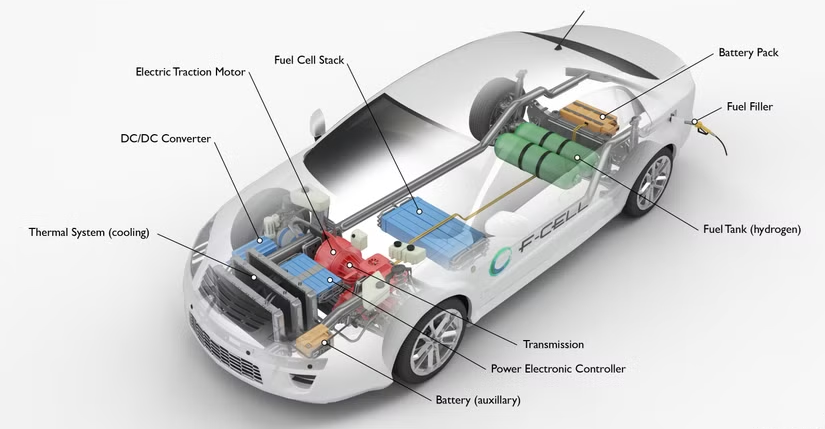

6 pav. FCEV jėgos pavaros konfigūracijos schema

Kuro elementų elektrinė transporto priemonė (FCEV) gamina elektrą naudodama vandenilio kurą, o ne kaupdama ją didelėse baterijose.Jis naudoja kuro elementų kaminą, kad gamintų elektros energiją, kuri maitina variklį.Vandenilis laikomas borto rezervuaruose ir prireikus tiekiamas į sistemą.Diagramoje parodyta, kaip kuro elementas integruojasi su kitais elektriniais komponentais.Veikimo metu sistema nuolat gamina elektros energiją.Šio tipo jėgos agregatai orientuoti į energijos gamybą pagal poreikį.Tai leidžia važiuoti elektra nepasikliaujant vien tik akumuliatoriaus kaupimu.

Išplėstinio diapazono elektrinės transporto priemonės (EREV)

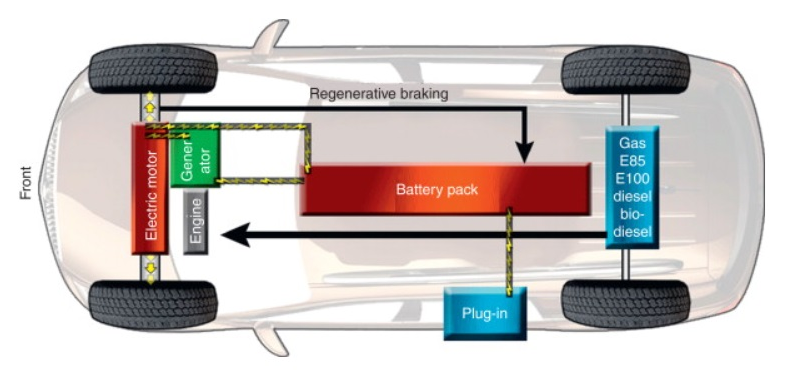

7 pav. EREV jėgos pavaros konfigūracijos schema

Išplėstinio nuotolio elektrinę transporto priemonę (EREV) pirmiausia varo elektros variklis, palaikomas antrinio generatoriaus.Įprasto važiavimo metu transporto priemonė daugiausia veikia varoma akumuliatoriaus energija.Kai akumuliatoriaus lygis sumažėja, generatorius gamina elektros energiją, kad padidintų važiavimo atstumą.Sistemos išdėstymas rodo aiškų atskyrimą tarp varymo ir energijos gamybos.Generatorius tiesiogiai nevaro ratų.Vietoj to, jis tiekia elektros energiją, kad palaikytų veikimą.Šio tipo jėgos agregatai užtikrina ilgesnę kelionę, visiškai nepasikliaujant įkrovimu.

EV jėgos agregatas ir vidaus degimo variklio (ICE) jėgos pavara

Aspektas	EV jėgos pavara	ICE jėgos pavara
Energijos šaltinis	Baterija elektra (paprastai 300–800 V sistemos)	Benzino arba dyzelinas (energijos tankis ~12 000 Wh/kg)
Pagrindinis mechanizmas	Elektros variklis (90–97 % efektyvumas)	Vidinis vidaus degimo variklis (20–40 % efektyvumas)
Išmetimai	0 g/km išmetimo vamzdis CO₂	~100–250 g/km CO₂ (įprastos keleivinės transporto priemonės)
Judančios dalys	~20-30 juda pavaros dalys	~200–2000 judančios dalys variklio sistemoje
Energija Efektyvumas	~85–90 proc. pavaros efektyvumas	~25–35 proc. pavaros efektyvumas
Triukšmo lygis	~50–60 dB metu operacija	~70–90 dB priklausomai nuo variklio apkrovos
Priežiūra Intervalas	Mažiau paslaugų daiktai;jokio tepalo keitimo	регуляр aliejus keičiasi kas ~5000–10000 km
Energija Konversija	Elektros → mechaninė (tiesioginė pavara)	Cheminis → terminis → mechaninis (daugiapakopis nuostolis)
Transmisija	Vieno greičio reduktoriaus pavara (santykis ~8:1–10:1)	Kelių greičių pavarų dėžė (įprastai 5-10 pavarų)
Paleidimo laikas	Momentinis sukimo momentas (0 ms vėlavimas)	Variklio paleidimas delsimas ~0,5–2 sek
Šilumos nuostoliai	~10–15% energijos prarado kaip šilumą	~60–75% energijos prarado kaip šilumą
Kuro sistema	Nėra kuro bako arba įpurškimo sistema	kuro bakas, siurblys, reikalingi purkštukai
Regeneruojantis Stabdymas	Atgauna ~10–30 proc. energijos	Nėra energijos atsigavimas
Valdymo sistema	Visiškai elektroninis (ECU + galios elektronika)	Mechaninis + elektroninis variklio valdymas
Degalų papildymas / Įkrovimo laikas	20–40 min (greitai įkrovimas), 6–12 val. (kintamoji srovė)	3–5 minutes degalų papildymas

EV jėgos pavarų pranašumai

• Didelis energijos vartojimo efektyvumas su minimaliais nuostoliais

• Maža priežiūra dėl mažiau judančių dalių

• Nulinis išmetamųjų teršalų kiekis eksploatacijos metu

• Sklandus ir tylus vairavimas

• Momentinis sukimo momentas greitam įsibėgėjimui

• Sumažėjusi priklausomybė nuo iškastinio kuro

EV jėgos pavarų apribojimai

• Didelė akumuliatoriaus kaina

• Kai kuriuose modeliuose ribotas važiavimo atstumas

• Ilgesnis įkrovimo laikas, lyginant su degalų papildymu

• Įkrovimo infrastruktūros prieinamumas skiriasi

• Akumuliatoriaus gedimas laikui bėgant

• Sunkesnės energijos kaupimo sistemos

EV jėgos pavarų pritaikymas

1. Keleivinės transporto priemonės – EV jėgos agregatai plačiai naudojami automobiliuose, skirtuose asmeniniam transportui.Jie užtikrina švarų ir efektyvų mobilumą kasdieniam važiavimui į darbą ir atgal.Šios sistemos padeda sumažinti miesto emisiją ir triukšmo taršą.Daugelis naudoja EV platformas šiuolaikinėms transporto priemonėms.Ši programa vaidina svarbų vaidmenį užtikrinant tvarų transportą.

2. Viešasis transportas – miesto transportui elektriniai autobusai ir tranzito sistemos naudoja EV jėgos agregatus.Jie sumažina degalų sąnaudas ir pagerina oro kokybę miestuose.Šios transporto priemonės efektyviai veikia sustojusio eismo sąlygomis.Ši programa palaiko didelio masto aplinkosaugos tikslus.

3. Komercinės transporto priemonės – pristatymo furgonai ir sunkvežimiai naudoja EV jėgos agregatus logistikai ir prekių transportavimui.Jie siūlo mažesnes eksploatavimo išlaidas laikui bėgant.Šios sistemos idealiai tinka pristatymui nedideliais atstumais ir mieste.Ši programa pagerina tiekimo grandinių efektyvumą.

4. Pramoninė įranga – EV jėgos agregatai naudojami šakiniuose krautuvuose ir sandėlių technikoje.Jie užtikrina patikimą ir tylų darbą patalpose.Šios sistemos sumažina išmetamųjų teršalų kiekį uždarose erdvėse.Jie taip pat pagerina eksploatavimo saugumą ir efektyvumą.Ši programa yra svarbi šiuolaikinėse pramonės šakose.

5. Dviračiai ir mikromobilumas – elektriniuose paspirtučiuose ir motocikluose naudojami kompaktiški EV jėgos agregatai.Jie tinka trumpoms kelionėms ir mobilumui mieste.Šios transporto priemonės yra ekonomiškos ir lengvai prižiūrimos.Jie palaiko paskutinės mylios transportavimo sprendimus.Ši programa sparčiai auga miestuose.

6. Ne greitkelių ir specializuotos transporto priemonės – EV jėgos agregatai naudojami kasybos transporto priemonėse, žemės ūkio mašinose ir statybinėje įrangoje.Jie pagerina efektyvumą sudėtingoje aplinkoje.Šios sistemos sumažina priklausomybę nuo degalų ir išmetamųjų teršalų kiekį.Jie taip pat palaiko automatizavimą ir pažangias valdymo sistemas.Ši programa praplečia EV naudojimą ne tik standartiniuose keliuose.

Išvada

EV jėgos agregatai yra švarus ir efektyvus būdas varyti transporto priemones naudojant elektrą, o ne kurą.Jie naudoja pagrindinius komponentus, pvz., akumuliatorių, variklį ir valdymo sistemas, kad užtikrintų sklandų veikimą.Skirtingi dizainai ir tipai suteikia lankstumo, pagrįsto sąnaudomis, diapazonu ir efektyvumo poreikiais.Nors yra tam tikrų iššūkių, jų naudojimas daugelyje programų ir toliau auga.EV jėgos agregatai atlieka svarbų vaidmenį šiuolaikiniame transporte.
