Silicio fotonika paaiškinta: kaip tai veikia, komponentai, integracija ir programos

Silicio fotonika leidžia naudoti šviesą, o ne elektrą duomenims perkelti lustų viduje ir tarp jų.Šiame straipsnyje sužinosite, kas tai yra, kaip jis veikia ir pagrindinius komponentus, dėl kurių jis veikia.Taip pat išnagrinėsite įvairius integravimo metodus, pakavimo raidą ir kur ši technologija naudojama.Pabaigoje suprasite, kaip tai padeda pagerinti šiuolaikinių sistemų greitį ir efektyvumą.

Katalogas

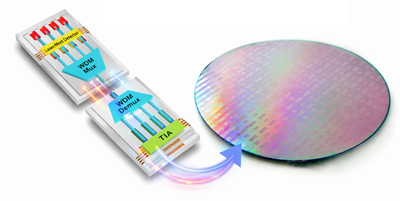

1 pav. Silicio fotonikos apžvalga

Kas yra silicio fotonika?

Silicio fotonika yra technologija, kuri naudoja šviesą (fotonus), o ne elektrą (elektronus), perduoda duomenis silicio lustuose.Jis įgalina didelės spartos duomenų ryšį, nukreipdamas šviesos signalus per mikroskopines struktūras, pagamintas naudojant standartinius puslaidininkinius procesus.Skirtingai nuo tradicinių elektroninių sistemų, kurios remiasi elektros srove, silicio fotonika naudoja optinius signalus, kurie gali perduoti daugiau duomenų ir mažesniu signalo praradimu per atstumą.Šis metodas leidžia greičiau ir efektyviau perduoti duomenis įrenginių viduje ir tarp jų.Pagrindinė koncepcija pagrįsta elektronų judėjimo pakeitimu fotonų sklidimu, sumažinant su pasipriešinimu susijusius apribojimus.Dėl to silicio fotonika plačiai pripažįstama kaip pagrindinė naujos kartos didelės spartos ryšio sistemų technologija.

Silicio fotonikos komponentai

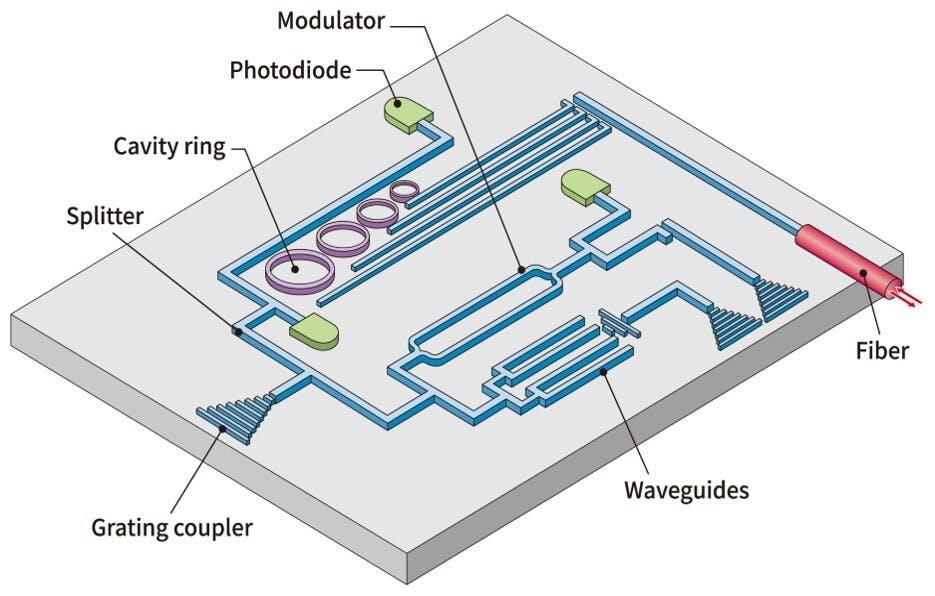

2 pav. Silicio fotoniniai komponentai

• Bangolaidžiai

Bangolaidžiai yra struktūros, nukreipiančios šviesos signalus per silicio lustą.Jie apriboja ir nukreipia fotonus iš anksto nustatytais keliais su minimaliais nuostoliais.Šios konstrukcijos paprastai yra pagamintos iš silicio dėl didelio lūžio rodiklio.Jie sudaro optinių signalų nukreipimo sistemoje pagrindą.

• Moduliatorius

Moduliatorius koduoja elektrinius duomenis į optinį signalą, pakeisdamas šviesos savybes.Jis gali pakeisti šviesos intensyvumą, fazę ar dažnį, kad būtų pateikti duomenys.Šis procesas leidžia perduoti skaitmeninę informaciją naudojant šviesą.Jis vaidina vaidmenį paverčiant elektrinius signalus į optinę formą.

• Fotodetektorius (fotodiodas)

Fotodetektorius įeinančius šviesos signalus paverčia atgal į elektrinius signalus.Jis aptinka optinę galią ir generuoja atitinkamą elektros srovę.Tai leidžia sistemai interpretuoti perduodamus duomenis priėmimo gale.Tai svarbu norint užbaigti optinio ryšio procesą.

• Lazerio šaltinis

Lazeris generuoja koherentinį šviesos signalą, naudojamą kaip duomenų perdavimo nešiklį.Tai užtikrina stabilų ir didelio intensyvumo optinį šaltinį.Ši šviesa įšvirkščiama į silicio fotoninę grandinę.Jis veikia kaip optinio signalo srauto pradžios taškas.

• Grotelių movas / pluošto movas

Movos sujungia optines skaidulas prie silicio lusto.Jie leidžia efektyviai perduoti šviesą tarp išorinių skaidulų ir lusto bangolaidžių.Šios struktūros yra sukurtos taip, kad atitiktų optinius režimus, kad būtų minimalūs nuostoliai.Jie tarnauja kaip sąsaja tarp lusto lygio ir sistemos lygio komunikacijos.

• Skirstytuvas

Skirstytuvas padalija vieną optinį signalą į kelis kelius.Tai leidžia paskirstyti vieną įvesties signalą įvairiais kanalais.Tai naudinga lygiagrečiam duomenų perdavimui arba signalo nukreipimui.Tai padeda padidinti sistemos lankstumą.

• Ertmės žiedo rezonatorius

Ertmės žiedas yra apskrito bangolaidžio struktūra, naudojama tam tikriems bangos ilgiams filtruoti arba pasirinkti.Jis palaiko rezonansą tam tikruose šviesos dažniuose.Tai leidžia tiksliai valdyti optinius signalus.Jis dažnai naudojamas bangos ilgio filtravimui ir moduliavimui.

Kaip veikia silicio fotonikas?

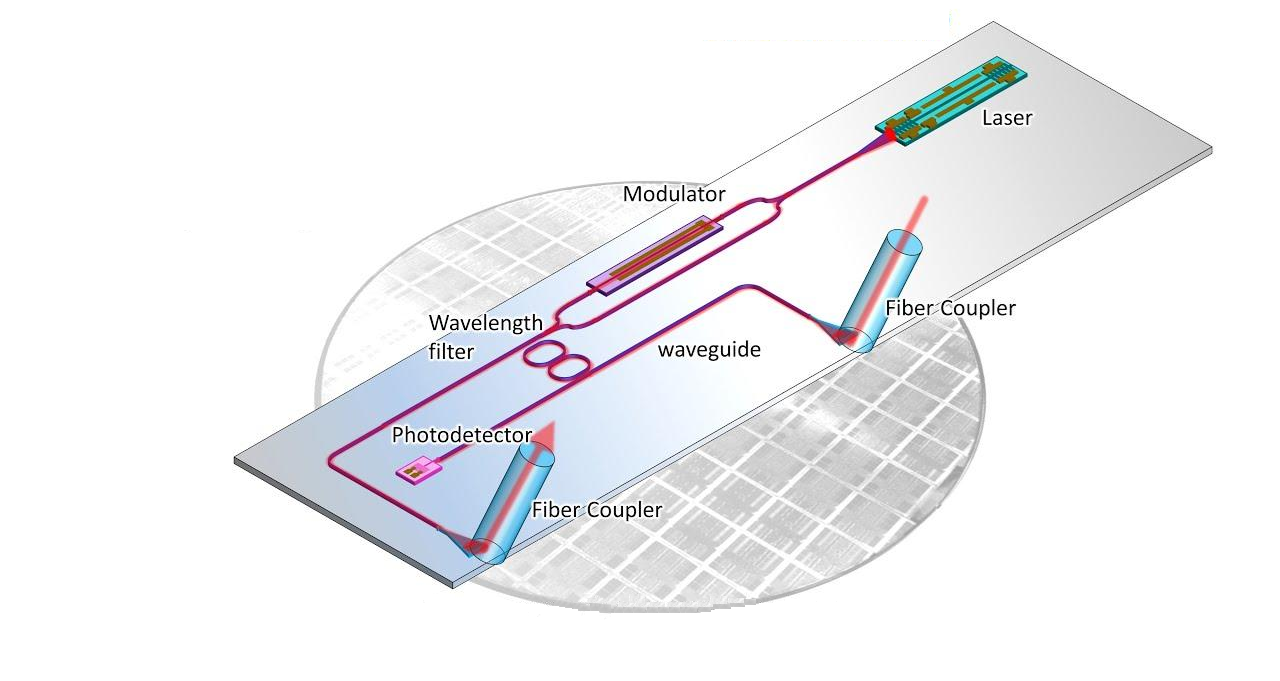

3 pav. Silicio fotoninis veikimo principas

Silicio fotonika pirmiausia sukuria šviesos signalą, kuris veikia kaip duomenų nešiklis.Tada ši šviesa modifikuojama, kad pateiktų informaciją, koduojant elektrinius signalus į optinę formą.Užkoduotas optinis signalas nukreipiamas mikroskopiniais takais per lustą.Šie keliai leidžia efektyviai perduoti signalą be pasipriešinimo, kuris paprastai būna elektros sistemose.Perdavimo procesas užtikrina, kad dideli duomenų kiekiai gali greitai judėti trumpais arba dideliais atstumais.

Perėjęs per lustą, optinis signalas pasiekia priėmimo galą, kur jis vėl paverčiamas elektriniu signalu.Šis konvertavimas leidžia elektroninėms sistemoms apdoroti perduodamus duomenis.Visas procesas apima nuolatinį srautą nuo šviesos generavimo iki signalo aptikimo.Kiekvienas etapas užtikrina minimalų signalo praradimą ir aukštą duomenų vientisumą.Šis žingsnis po žingsnio įgalina greitą ir patikimą ryšį šiuolaikinėse skaičiavimo sistemose.

Silicio fotoninės integracijos architektūros tipai

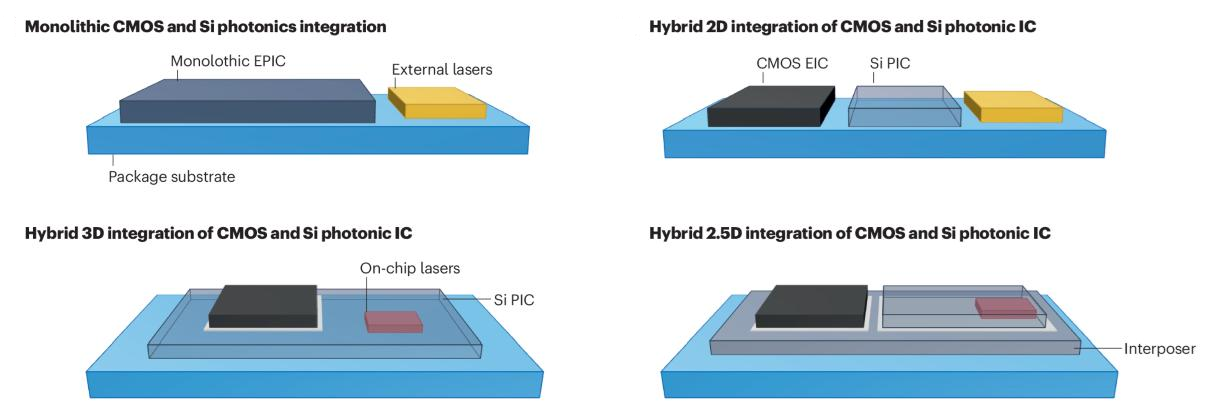

4 pav. Integravimo architektūros

Monolitinė integracija

Monolitinė integracija yra projektavimo metodas, kai fotoniniai ir elektroniniai komponentai gaminami ant to paties silicio pagrindo.Šis metodas leidžia tiek optinėms, tiek elektrinėms funkcijoms egzistuoti viename luste.Integravimo procese naudojami standartiniai su CMOS suderinami gamybos būdai, kad būtų sukurta vieninga sistema.Dėl to gaunami kompaktiški dizainai su glaudžiai integruotais signalo keliais.Išdėstymas dažnai rodo optinius ir elektroninius regionus, turinčius tą patį pagrindinį sluoksnį.Šis metodas supaprastina sujungimus pačiame luste.Jis dažniausiai naudojamas labai integruotoms fotoninėms integrinėms grandinėms.

Hibridinė 2D integracija

Hibridinė 2D integracija reiškia fotoninių ir elektroninių lustų išdėstymą vienas šalia kito toje pačioje plokštumoje.Kiekvienas lustas gaminamas atskirai ir surenkamas kartu ant bendro pagrindo.Elektros jungtys sujungia komponentus nedideliais atstumais.Išdėstymas paprastai rodo atskirus štampus, išdėstytus vienas šalia kito plokščiu išdėstymu.Ši struktūra leidžia lanksčiai derinti įvairias technologijas.Ji taip pat palaiko nepriklausomą kiekvieno lusto optimizavimą prieš integravimą.Dizainas plačiai naudojamas modulinėse fotoninėse sistemose.

Hibridinė 3D integracija

Hibridinė 3D integracija apima fotoninių ir elektroninių komponentų sudėjimą vertikaliai į kelis sluoksnius.Šis metodas padidina integracijos tankį naudojant vertikalųjį matmenį.Signalai gali keliauti tarp sluoksnių vertikaliomis jungtimis.Struktūroje dažnai rodomos sluoksniuotos lustai, išdėstyti vienas ant kito.Tai leidžia trumpesnius signalo kelius ir kompaktišką sistemos dizainą.Jis palaiko pažangias pakavimo technologijas, skirtas didelio našumo sistemoms.Sudėtinė konfigūracija idealiai tinka erdvei efektyviam integravimui.

Hibridinė 2.5D integracija

Hibridinė 2.5D integracija naudoja tarpiklį, kad sujungtų atskirus fotoninius ir elektroninius štampus.Interposer veikia kaip tarpinis sluoksnis, užtikrinantis didelio tankio sujungimus.Komponentai dedami ant šios platformos, o ne tiesiogiai sujungti.Išdėstymas paprastai rodo kelis štampus, sumontuotus ant bendros pagrindo konstrukcijos.Šis metodas leidžia efektyviai nukreipti signalą visoje sistemoje.Tai palaiko sudėtingą integraciją be visiško vertikalios sukrovimo.Jis dažniausiai naudojamas pažangiuose pakavimo sprendimuose.

Silicio fotonikos pakavimo technologijų raida

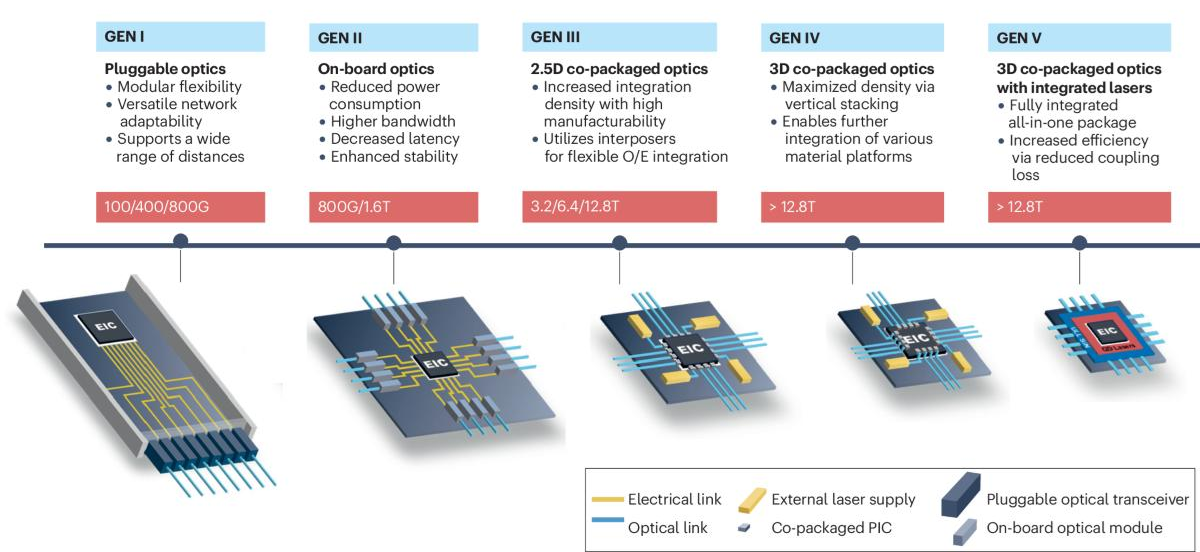

5 pav. Pakuotės raida

• GEN I – prijungiama optika

Ši karta naudoja išorinius optinius modulius, prijungtus prie sistemų per standartines sąsajas.Tai suteikia lankstumo diegimo metu ir lengvą pakeitimą.Sistemos gali prisitaikyti prie skirtingų tinklo reikalavimų.Tačiau elektros jungtys išlieka gana ilgai.Tai riboja efektyvumą ir padidina energijos sąnaudas.

• GEN II – Borto optika

Optiniai komponentai perkeliami arčiau plokštėje esančio apdorojimo bloko.Tai sumažina elektros pėdsakų ilgį ir pagerina signalo vientisumą.Tai įgalina didesnį pralaidumą ir mažesnį delsos ryšį.Energijos suvartojimas yra mažesnis, palyginti su prijungiamais sprendimais.Sistemos veikimas tampa stabilesnis ir efektyvesnis.

• GEN III – 2.5D kartu supakuota optika

Šis etapas įveda glaudesnę integraciją naudojant interposer pagrįstus dizainus.Optiniai ir elektroniniai komponentai yra supakuoti į kompaktišką struktūrą.Tai leidžia padidinti duomenų tankį ir pagerinti signalo nukreipimą.Pralaidumas ir toliau labai plečiasi.Ši karta palaiko išplėstinius duomenų centro reikalavimus.

• GEN IV – 3D kartu supakuota optika

Siekiant maksimaliai padidinti integravimo tankį, įvedamas vertikalus krovimas.Vienoje pakuotėje yra sujungti keli komponentų sluoksniai.Tai leidžia trumpesnius ryšio kelius ir didesnį efektyvumą.Tai palaiko skirtingų medžiagų platformų integravimą.Didelės spartos sistemų našumas žymiai pagerėja.

• GEN V – visiškai integruota fotonika

Ši karta pasiekia visišką optinių ir elektroninių komponentų integraciją.Lazeriai ir fotoniniai elementai yra įterpti į pakuotę.Tai sumažina sujungimo nuostolius ir pagerina efektyvumą.Sistema tampa labai kompaktiška ir optimizuota.Tai atspindi būsimą silicio fotonikos pakuočių kryptį.

Silicio fotonikos privalumai

• Didelis duomenų perdavimo greitis šiuolaikinėms skaičiavimo sistemoms

• Palaiko itin didelį pralaidumą dideliems duomenų apkrovimams

• Mažesnis energijos suvartojimas, palyginti su elektros jungtimis

• Sumažintas signalo praradimas dideliais atstumais

• Kompaktiška ir keičiamo dydžio lustų integracija

• Suderinamas su esamais CMOS gamybos procesais

• Įgalina greitesnį ryšį duomenų centruose ir AI sistemose

Silicio fotonikos iššūkiai

• Sunkus efektyvių lustinių lazerinių šaltinių integravimas

• Didelės gamybos ir pakavimo sąnaudos

• Šilumos valdymo problemos dėl jautrumo šilumai

• Optiniam sujungimui reikalingas sudėtingas išlygiavimas

• Projektavimo sudėtingumas didelio masto integracijoje

• Tam tikrų komponentų medžiagų suderinamumas yra ribotas

Silicio fotonikos taikymas

1. Duomenų centrai

Silicio fotonika įgalina didelės spartos duomenų perdavimą tarp serverių ir saugojimo sistemų.Jis palaiko didelio masto debesų kompiuterijos infrastruktūrą.Optinės jungtys sumažina delsą ir energijos suvartojimą.Tai pagerina bendrą sistemos efektyvumą.

2. Dirbtinio intelekto (DI) sistemos

Dirbant dirbtinis intelektas reikalauja greito duomenų judėjimo tarp procesorių.Silicio fotonika užtikrina didelį pralaidumą lygiagrečiam apdorojimui.Jis palaiko duomenų tvarkymą mašininio mokymosi modeliuose.Tai padidina skaičiavimo našumą.

3. Telekomunikacijos

Jis naudojamas šviesolaidinio ryšio tinkluose, skirtuose duomenų perdavimui dideliais atstumais.Silicio fotonika pagerina signalo kokybę ir pralaidumą.Jis palaiko didelės spartos internetą ir 5G infrastruktūrą.Tai užtikrina patikimą visuotinį ryšį.

4. Didelio našumo kompiuterija (HPC)

HPC sistemoms naudingi greitesni procesorių sujungimai.Silicio fotonika sumažina komunikacijos kliūtis.Jis palaiko didelio masto modeliavimą ir mokslinį skaičiavimą.Tai pagerina apdorojimo efektyvumą.

5. Jutimas ir vaizdavimas

Silicio fotonika naudojama optiniuose jutikliuose aplinkos pokyčiams aptikti.Tai leidžia tiksliai išmatuoti šviesos signalus.Taikymas apima medicininę diagnostiką ir aplinkos stebėjimą.Tai pagerina tikslumą ir jautrumą.

6. Buitinė elektronika

Jis vis dažniau naudojamas pažangiuose įrenginiuose, kuriems reikalingas greitas duomenų perdavimas.Silicio fotonika palaiko didelės raiškos ekranus ir AR/VR sistemas.Tai leidžia sukurti kompaktišką ir efektyvų dizainą.Tai pagerina vartotojo patirtį.

Silicio fotonika vs elektros sujungimas vs šviesolaidinė optika

Funkcija	Silicis Fotonika	Elektros Sujungti	Skaidulinė optika
Signalo tipas	Optinis (schemoje, ~1310–1550 nm)	Elektros (vario pėdsakai)	optinis (pluoštas, ~1310–1550 nm)
Duomenų perdavimo sparta (už juosta)	25–200 Gbps	10–112 Gbps	100–800+ Gbps
Bendras pralaidumas	>1 Tbps vienam lustas	<1 Tbps (ribojama PCB)	>10 Tbps (WDM sistemos)
Energija vienam bitui	~1–5 pJ/bit	~10–50 pJ/bit	~5–20 pJ/bit
Signalo praradimas	~0,1–1 dB/cm (čipe)	~5–20 dB/m (didelės spartos PCB)	~0,2 dB/km
Transmisija Atstumas	mm iki ~2 km	<1 m (aukštas greitis)	10 km iki >1000 km
Integracija Lygis	Lustų skalė (CMOS suderinama)	Plokštės lygis (PCB pėdsakai)	Sistemos lygis (pluošto kabeliai)
Kanalo tankis	>100 kanalai/lustas	Apribota maršruto erdvė	>100 kanalai / šviesolaidis (WDM)
Latencija	~1–10 ps/mm	~50–200 ps/cm	~5 μs/km
Šilumos generavimas	Žemas (minimalus pasipriešinimo praradimas)	Aukštas (I²R nuostoliai)	Labai žemas
Pėdsakas	<10 mm² (fotoninis IC)	Didelis PCB plotas reikalaujama	Išorinis pluoštas nuorodos
Dizainas Sudėtingumas	Aukštas (optinis-elektrinis bendras dizainas)	Žemas – Vidutinis	Vidutinis
Įprastas naudojimo atvejis	Lustas į lustą, duomenų centrai, AI greitintuvai	CPU, atmintis autobusai, PCB jungtys	Tolimieji telekomunikacijų, magistralinių tinklų
Mastelio keitimas Riba	Apribota sukabinimas ir pakavimas	Apribota signalo vientisumas	Apribota dispersija ir amplifikacija

Išvada

Silicio fotonika siunčia duomenis naudodama šviesą, todėl ryšys yra greitesnis ir efektyvesnis nei elektros signalai.Jis veikia per pagrindines dalis, tokias kaip bangolaidžiai, moduliatoriai, lazeriai ir fotodetektoriai, kurie tvarko visą signalo procesą.Skirtingi dizainai ir pakavimo būdai padeda pagerinti našumą ir padaryti sistemas kompaktiškesnes.Net ir esant tam tikriems iššūkiams, jis plačiai naudojamas duomenų centruose, dirbtinio intelekto, telekomunikacijų ir kitose didelės spartos programose.
