Variklio valdymo blokas (ECU): funkcijos, simptomai, testavimas ir trikčių šalinimo vadovas

Variklio valdymo blokas (ECU) yra tarsi jūsų automobilio variklio smegenys.Jis renka informaciją iš skirtingų jutiklių aplink variklį ir naudoja šią informaciją, kad kontroliuotų tokius dalykus kaip degalų naudojimas, oro srautas ir kibirkšties laikas.Šis vadovas paaiškina, kaip veikia ECU, padengia skirtumą tarp senesnių analoginių ECU ir šiuolaikinių skaitmeninių, apibūdina, kaip ECU skiriasi įvairių tipų transporto priemonėmis, ir padeda atpažinti, kada jūsų ECU gali neveikti tinkamai.Tai taip pat parodo, kaip išbandyti ECU naudojant paprastą įrankį, vadinamą multimetru, todėl trikčių šalinimas yra lengvesnis ir saugesnis.

Katalogas

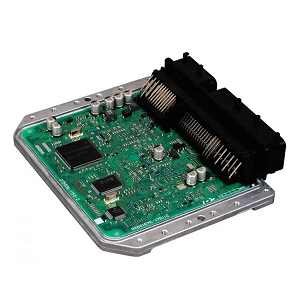

Kas yra variklio valdymo blokas (ECU)?

Variklio valdymo blokas (ECU) yra svarbi šiuolaikinių automobilių dalis, padedanti varikliui sklandžiai ir efektyviai veikti.Jis kaupia informaciją iš jutiklių ir greitai pakoreguoja tokius dalykus kaip degalų naudojimas, uždegimo laikas ir oro srautas.Šie pakeitimai padeda varikliui gerai atlikti ir naudoti mažiau degalų.Jei ECU nustoja tinkamai veikti, automobilis gali turėti tokių problemų kaip lėtas pagreitis, per daug degalų ar net variklio gedimo.ECU turi keletą dalių, įskaitant mažą kompiuterio lustą, plokštes ir kitus elektroninius gabalus.Lustas veikia specialią programinę įrangą, kontroliuojančią, kaip veikia variklis.Šią programinę įrangą galima atnaujinti arba pakeisti, kad būtų pagerinta automobilio našumas arba išspręstas bet kokias problemas.

Variklio valdymo blokus (ECU) galima suskirstyti į du pagrindinius tipus, atsižvelgiant į tai, kaip jie apdoroja informaciją: analoginis ir skaitmeninis. Analoginis ECU Norėdami valdyti skirtingas variklio funkcijas, naudokite pagrindinius elektrinius komponentus, tokius kaip rezistoriai, kondensatoriai ir tranzistoriai.Jie veikia koreguodami įtampos lygius, kad būtų galima sureguliuoti degalų įpurškimą, uždegimo laiką ir kitas operacijas.Šios ECU tipai dažniausiai randami senesnėse transporto priemonėse arba paprastesnėse variklių sistemose, kurioms nereikia greitų skaičiavimų.Kadangi jie remiasi fiksuotomis elektros grandinėmis, analoginis ECU yra ribotas lankstumas ir negali lengvai prisitaikyti prie besikeičiančių vairavimo sąlygų.Nors jie buvo veiksmingi ankstesniuose automobilių dizainuose, jie dažniausiai buvo pakeitę labiau pažengusiais skaitmeniniais ECU šiuolaikiniais automobiliais.

Skaitmeninis ECU, kita vertus, yra daug sudėtingesni.Jie naudoja galingus mikroprocesorius, kad surinktų ir analizuotų įvairių jutiklių duomenis.Šie ECU gali greitai sureguliuoti degalų įpurškimą, uždegimo laiką ir kitus variklio parametrus, pagrįstus vairavimo sąlygomis, pagerindamas efektyvumą ir našumą.Skaitmeninis ECU gali tvarkyti sudėtingus skaičiavimus, todėl jie reikalingi modernioms transporto priemonėms su pažangiomis variklio valdymo sistemomis.Kadangi jie veikia naudodami programinę įrangą, kiti gali juos atnaujinti arba modifikuoti, kad pagerintų našumą ar atitiktų naujus taisykles.Šis lankstumas daro „Digital ECU“ didele šių dienų automobilių technologijos dalimi, užtikrinančia geresnį degalų efektyvumą ir mažesnį išmetamųjų teršalų kiekį.

ECU kintamumas įvairiuose transporto priemonių modeliuose

Kiekviena moderni transporto priemonė turi variklio valdymo bloką (ECU), kuris padeda valdyti variklį, tačiau jo sudėtingumas priklauso nuo automobilio tipo.Sportiniai automobiliai turi pažangų ECU, kontroliuojantį galingas variklio sistemas, tokias kaip turbokompresoriai, kintamo vožtuvo laikas ir skirtingi vairavimo režimai.Šie ECU veikia labai greitai, laiku pritaikydami variklio nustatymus, kad pagerintumėte greitį, galią ir našumą.Kai kurie netgi leidžia vairuotojams ar mechanikams patobulinti variklį lenktynėms ar geresniam degalų efektyvumui.Tai padeda sportiniams automobiliams greitai reaguoti į kelio sąlygas ir vairuotojo įvestis, todėl jie tampa galingesni ir dinamiškesni.

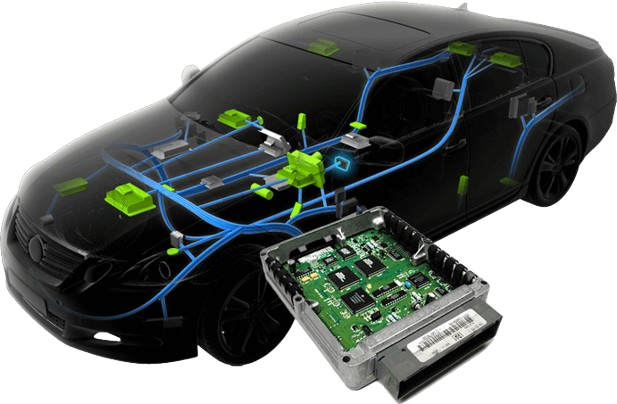

2 pav. ECU integracija į šiuolaikines transporto priemones

Kita vertus, ekonomikos automobiliai naudoja paprastesnius ECU, orientuotus į pagrindines funkcijas, tokias kaip degalų įpurškimas, uždegimo laikas ir išmetamųjų teršalų valdymas.Šie ECU yra skirti pagerinti degalų efektyvumą ir užtikrinti, kad variklis ilgą laiką sklandžiai veiktų.Nors jie neturi patobulintų „Sports Car ECUS“ derinimo variantų, jie vis tiek vaidina vaidmenį, kad variklis veiktų tinkamai.Nesvarbu, koks paprastas ar sudėtingas yra ECU, jo pagrindinis darbas visada yra tas pats: apdoroti duomenis iš jutiklių ir atlikti greitus pakeitimus, kurie pagerina variklio efektyvumą, našumą ir gyvenimo trukmę.

Pagrindinės variklio valdymo bloko (ECU) funkcijos

Variklio valdymo blokas (ECU) yra pagrindinė variklio dalis.Tai padeda varikliui gerai veikti, efektyviai naudoti degalus ir išlikti patikimas kontroliuodami svarbias funkcijas:

Kintamo vožtuvo laiko (VVT) valdymas

Variklio valdymo blokas (ECU) keičia laiką, kai įsiurbimo ir išmetimo vožtuvai atidaromi ir arti, kad pagerintų variklio veikimo variklį.Reguliuodama vožtuvo laiką, atsižvelgiant į variklio greitį ir važiavimo sąlygas, sistema padeda sklandžiau tekėti į variklio cilindrus.Šis geresnis oro srautas lemia stipresnį variklio veikimą nenaudojant papildomo kuro.Dėl to variklis gali suteikti daugiau galios, tačiau vis dar yra efektyvus.Sistema taip pat padeda tiekti pastovią galią skirtingu greičiu, todėl automobilis greičiau pasijuto reaguoti.Nesvarbu, ar transporto priemonė lėtai juda eisme, ar greitėja greitkelyje, VVT padeda užtikrinti, kad variklis veiktų geriausiai.Dėl to vairavimas yra lygesnis ir malonesnis, kartu padedantis varikliui tarnauti ilgiau.

Be galios gerinimo, VVT taip pat padeda varikliui naudoti mažiau degalų ir sukuria mažiau išmetamųjų teršalų.Atidžiai kontroliuodama, kai vožtuvai atsidaryti ir uždaryti, sistema sumažina iššvaistytą degalus ir daro variklį degalų deginimą.Tai ne tik taupo dujas, bet ir padeda sumažinti taršą.Sistema sumažina kenksmingas dujas, tokias kaip azoto oksidai (NOx) ir nesudegtos degalų dalelės, todėl automobilis tampa ekologiškas.Kadangi VVT gali prisitaikyti prie skirtingų vairavimo situacijų, jis veiksmingai veikia variklio veikimą, ar vairuotojas yra sustabdytas ir važiuoja srautu, ar važiuoja pastoviu greičiu.Dėl šių pranašumų daugelis šiuolaikinių automobilių naudoja VVT technologiją, kad užtikrintų gerą energijos, degalų ekonomijos ir mažesnių išmetamųjų teršalų balansą, todėl transporto priemonės yra ir galingos, ir efektyvios.

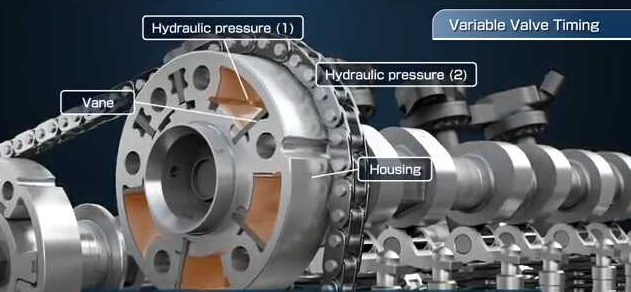

3 pav. Kintamo vožtuvo laiko (VVT) mechanizmas ir hidraulinis valdymas

Oro kuro mišinio reguliavimas

Variklio valdymo blokas (ECU) atsargiai kontroliuoja, kiek degalų sumaišoma su oru prieš įeinant į variklį.Tai tai daroma naudojant informaciją iš skirtingų jutiklių, tokių kaip masinio oro srauto (MAF) jutiklis, kuris matuoja į variklį patenkantį oro kiekį.Remdamasis šiais duomenimis, ECU nusprendžia, kiek degalų reikia švirkšti, kad variklis veiktų sklandžiai.Tikslas yra išlaikyti tinkamą oro ir degalų pusiausvyrą, kuri paprastai yra apie 14,7 dalis nuo oro iki 1 dalies degalų benzininiuose varikliuose.Jei yra per daug degalų (turtingas mišinys), jis gali sukelti papildomų degalų sąnaudų, anglies kaupimosi ir taršos.Kita vertus, jei yra per daug oro (liesos mišinio), variklis gali perkaiti arba laikui bėgant sugadinti.Norėdami užkirsti kelią šioms problemoms, ECU nuolat koreguoja, kiek laiko ir kada degalų purkštukai purškia degalus, įsitikinkite, kad variklis gauna tinkamą mišinį, atsižvelgiant į tai, ar automobilis greičio viršija, sulėtėja ar nešioja didelę apkrovą.

Norint sumažinti taršą, taip pat svarbu išlaikyti tinkamą oro ir degalų pusiausvyrą.Jei mišinys yra teisingas, kenksmingos dujos, tokios kaip anglies monoksidas (CO), azoto oksidai (NOx) ir nesudegęs kuras (angliavandeniliai), yra mažiausiai.Šiuolaikiniai automobiliai naudoja sistemą, vadinamą uždaros ciklo degalų valdymu, kur ECU klausosi deguonies jutiklių išmetimo vamzdyje ir atlieka nedidelius pakeitimus, kad degalų mišinys būtų tinkamas.Tai padeda automobiliui atitikti griežtas taršos taisykles ir taip pat apsaugo svarbias dalis, tokias kaip katalizinis keitiklis, kuris valo išmetamųjų dujų dujas.Naujesnės technologijos, tokios kaip tiesioginis degalų įpurškimas ir kintamo vožtuvo laikas, taip pat padeda efektyviau sudeginti degalus.Tobulėjant automobilių technologijoms, kai kurie ECU dabar naudoja dirbtinį intelektą ir mašinų mokymąsi, kad geriau kontroliuotų oro ir degalų mišinį, todėl bus švaresnis, efektyvesnis degalus ir galingesni varikliai.

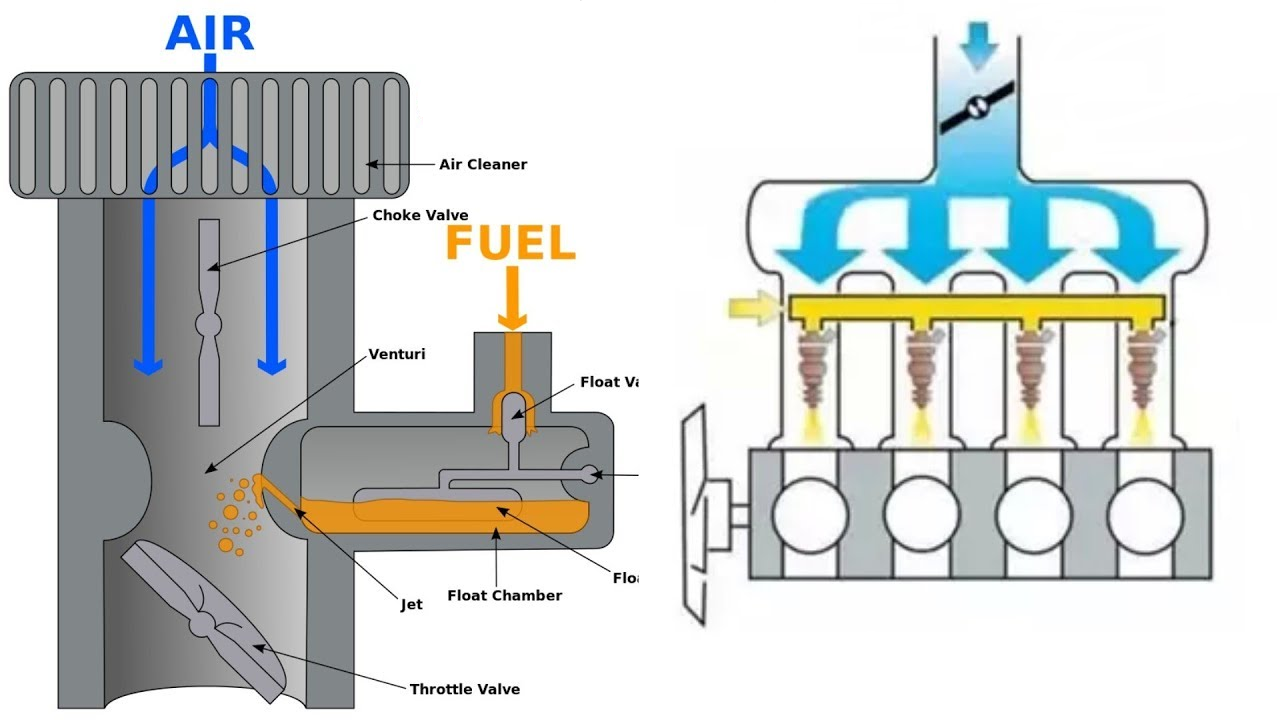

4 pav. Oro kuro mišinio reguliavimas

Uždegimo laiko valdymas

ECU kontroliuoja tikslų momentą, kai uždegimo žvakė uždega degalų ir oro mišinį variklio cilindrų viduje.Šis laikas yra labai svarbus, nes jis padeda varikliui efektyviai naudoti daugiausiai jėgų.Jei kibirkštis įvyks per anksti ar per vėlai, variklis gali nevirti sklandžiai, o tai gali sukelti mažesnę veikimą, didesnes degalų sąnaudas ir net sugadinti variklio dalis.ECU nuolat koreguoja laiką, remdamasis skirtingais veiksniais, tokiais kaip variklio greitis, temperatūra ir tai, kaip sunkiai vairuotojas spaudžia dujų pedalą.Šiuolaikinės sistemos naudoja jutiklius ir intelektualiąsias technologijas, kad atliktų šiuos pakeitimus, padedant varikliui tinkamai veikti įvairiose vairavimo situacijose, nesvarbu, ar automobilis tuščiąja eiga, ar keliaujama, ar pagreitins.

Viena iš pagrindinių priežasčių uždegimo laikas yra toks svarbus yra užkirsti kelią variklio beldimui, o tai atsitinka, kai degalų ir oro mišinys dega per greitai arba netolygiai.Knyga gali sukelti per daug slėgio cilindro viduje, o tai gali sugadinti svarbias variklio dalis, pavyzdžiui, stūmoklius ir cilindrų sienas.Norėdami sustabdyti tai, ECU naudoja specialius jutiklius, kad aptiktų beldimąsi ir sureguliuotų laiką, kad variklis būtų saugus.Teisingas uždegimo laikas taip pat padeda sumažinti taršą, nes dėl blogo laiko iš variklio gali būti išleistos kenksmingesnės dujos.Atsargiai kontroliuodamas, kai užsidega uždegimo žvakė, ECU padeda varikliui veikti sklandžiai, trukti ilgiau ir išlikti efektyviam degalams, tuo pačiu sumažindamas jo poveikį aplinkai.

Jutiklio duomenų apdorojimas

Variklio valdymo blokas (ECU) nuolat renka informaciją iš skirtingų jutiklių, kurie seka svarbias variklio sąlygas, pavyzdžiui, kiek droselio yra atidarytas, kaip greitai veikia variklis, ir deguonies kiekį išmetamosiose dalyse.ECU naudoja šiuos duomenis, kad priimtų greitus sprendimus, dėl kurių variklis veikia sklandžiai.Pvz., Kai droselio padėties jutiklis nustato pakeitimą, ECU sureguliuoja degalų tiekimą, kad atitiktų vairuotojo įvestį, padeda automobilyje tinkamai reaguoti.Variklio greičio jutiklis padeda ECU kontroliuoti degalų įpurškimą ir uždegimo laiką, įsitikindamas, kad variklis efektyviai veikia skirtingu greičiu.Tuo tarpu deguonies jutiklis patikrina, ar degalai dega, todėl ECU gali sureguliuoti oro ir degalų mišinį, kad pagerintų degalų efektyvumą ir mažintų taršą.Nuolat analizuodamas ir koreguodamas šiuos veiksnius, ECU padeda varikliui gerai atlikti, kartu užkirsti kelią nereikalingam nusidėvėjimui.

Surinkęs informaciją iš jutiklių, ECU atlieka nedelsiant pakeitimus, kad variklis veiktų tinkamai ir išvengtų problemų.Jei droselio jutiklis nustato, kad vairuotojas greitai spaudžia dujų pedalą, ECU padidina degalų tiekimą ir keičia uždegimo laiką, kad būtų reikiamas galios kiekis.Kita vertus, kai automobilis sulėtėja, ECU sumažina degalų tiekimą, kad sutaupytų degalų ir sumažintų išmetamųjų teršalų kiekį.Jei deguonies jutiklis nustato, kad oro ir degalų mišinys yra nesubalansuotas, ECU jį sureguliuoja, kad variklis nebūtų prastai veikiantis arba sukuria per daug taršos.Nuolat stebėdamas ir reaguodamas į jutiklių duomenis, ECU išlaiko variklį patikimą, efektyvų ir ekologišką.Šis nuolatinis jutiklių ir ECU ryšys reikalingas šiuolaikinėms transporto priemonėms, padedančioms jiems sklandžiai veikti visomis vairavimo sąlygomis, tuo pačiu padidinant degalų efektyvumą ir variklio tarnavimo laiką.

Blogo variklio valdymo bloko (ECU) simptomai

Jei ECU neveikia tinkamai, jūsų automobilyje gali kilti problemų dėl to, kaip variklis veikia.Ankstyvas šių problemų sugavimas gali išvengti didesnės variklio ir kitų svarbių transporto priemonės dalių žalos.

Neįprastas variklio elgesys

Jei automobilio variklis neveikia sklandžiai, tai gali reikšti, kad yra ECU problema.Vienas įprastas ženklas yra lėtas ar silpnas pagreitis, kai automobilis užtrunka ilgiau nei įprasta, kad pagreitėtų arba neatsako, kai spaudžiant dujų pedalą.Tai gali būti nelinksma, ypač bandant sujungti į kelią ar praeiti kitą transporto priemonę.Variklis taip pat gali jaustis silpnesnis, stengiantis išlaikyti greitį ar galią.Kai kuriais atvejais variklis gali sustoti, staiga išjungti prie stotelės ženklų, šviesoforų ar net važiavimo.Kitas dažnas klausimas yra klaidingas šurmulys, kuris jaučiasi kaip staigi trūkčiojimai ar drebėjimas, kol automobilis juda.Visos šios problemos gali apsunkinti vairavimą ir gali reikšti, kad ECU netinkamai kontroliuoja variklį.

Šios problemos paprastai kyla tada, kai ECU netinkamai valdo tokius dalykus kaip degalų įpurškimas, uždegimo laikas ar jutiklio duomenys.Jei ECU siunčia per daug arba per mažai degalų, variklis gali nevirdyti efektyviai, todėl šiurkštus vairavimas ir galios praradimas.Jei jis neteisingai kontroliuoja kibirkšties laiką, variklis gali neteisingai uždegti ar paleisti netolygiai.Be to, jei ECU klaidingai perskaito jutiklio duomenis, tai gali blogai pakoreguoti variklio oro ir degalų mišinį, sukeldamas daugiau problemų.Šios problemos ne tik apsunkina vairavimą, bet ir gali švaistyti degalus bei padidinti taršą.Jei jie nebus pažymėti, jie gali sugadinti svarbias variklio dalis ir sukelti brangų remontą.

Patikrinkite variklio šviesos aktyvavimą

Patikrinimo variklio lemputė (CEL) yra vienas iš pagrindinių ženklų, kad kažkas transporto priemonėje gali būti neteisingas, ir jis dažnai gali būti susietas su variklio valdymo bloko (ECU) problemomis.Ši šviesa skirta padėti vairuotojams įspėti juos, kai automobilis nustato problemą, tačiau kartais dėl netinkamo ECU gali įjungti dėl netinkamų priežasčių.ECU yra tarsi automobilio smegenys, skaitymo informacija iš skirtingų jutiklių ir įsitikina, kad viskas vyko sklandžiai.Jei ECU turi problemų, ji gali neteisingai perskaityti šią informaciją ir išsiųsti klaidų kodus, kurie neatitinka tikrosios problemos.Tai gali sukelti painiavos problemą diagnozavimui, nes mechanikai gali patikrinti ir pakeisti dalis, kurios iš tikrųjų veikia gerai, kai tikroji problema yra pati ECU.

Jei CEL ilgai neveikia ir nėra aiškių mechaninių problemų, tai gali reikšti, kad ECU neveikia tinkamai.Paprastai CEL įsijungia, kai iškyla reali problema, ir kai kuriais atvejais gali net mirksėti, jei problema yra rimta.Bet kai ECU yra sugedęs, šviesa gali išlikti net ir atlikus remontą, arba atsitiktine tvarka gali būti įjungta ir įjungta.Tai gali sukelti nereikalingų pataisų ir nusivylimo, jei tikroji priežastis nerasta.Be abejo, atlikite specialius ECU testus, kad patikrintumėte, ar jis veikia tinkamai.Jei ECU yra problema, ją gali reikėti iš naujo nustatyti, perprogramuoti ar pakeisti, kad įsitikintumėte, jog transporto priemonės įspėjamoji sistema vėl veikia teisingai.

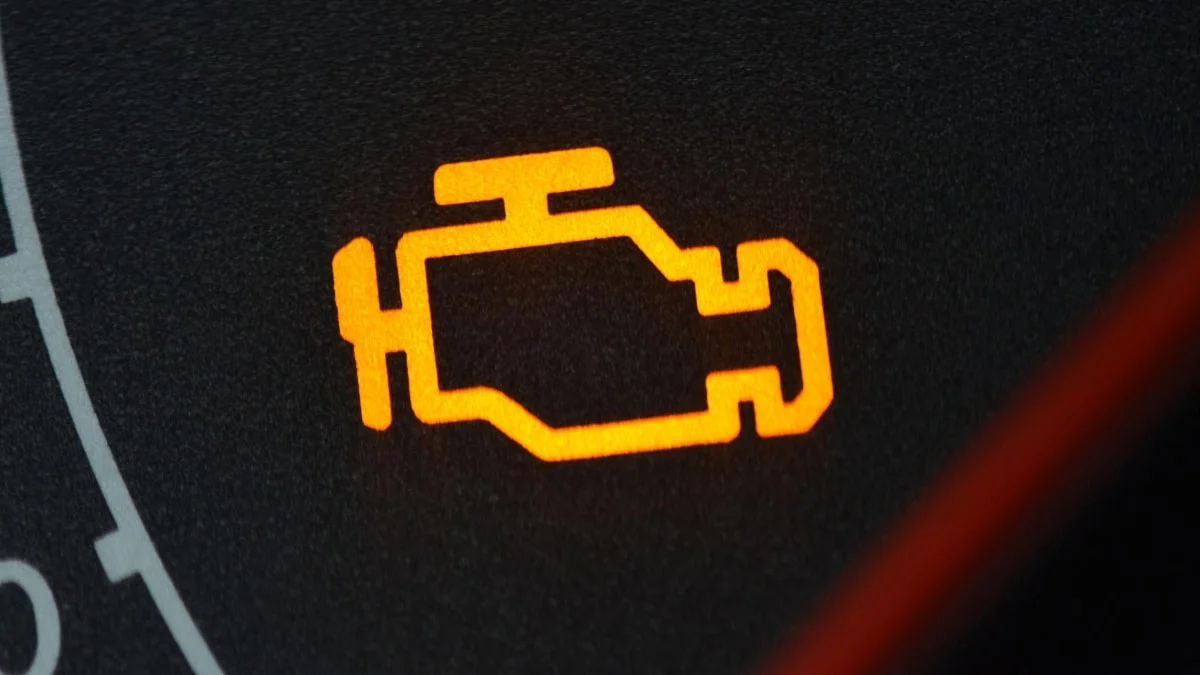

5 pav. Patikrinkite variklio lemputę (CEL) ir ECU diagnostiką

Padidėjęs išmetamųjų teršalų kiekis

Variklio valdymo blokas (ECU) yra labai svarbus kontroliuojant, kaip transporto priemonė dega degalus ir išleidžia išmetimą.Kai jis veikia teisingai, jis išlaiko tinkamą degalų ir oro balansą, todėl variklis veikia sklandžiai ir sukuria mažiau kenksmingų dujų.Tačiau jei ECU neveikia tinkamai, jis gali per daug arba per mažai degalų su oru maišyti, todėl variklis gali sudeginti degalus neefektyviai.Dėl to gali padidėti kenksmingi išmetamieji teršalai, tokie kaip anglies monoksidas ir kiti teršalai, kurie užteršia orą.Dėl netinkamo ECU taip pat gali būti, kad transporto priemonė nepavyks išmetamųjų teršalų testo, kurio reikia daugelyje vietų, kad įsitikintų, jog automobiliai atitinka aplinkos standartus.Kai kuriais atvejais dėl netinkamo ECU iš išmetamųjų dujų gali kilti tiršti ar tamsūs dūmai, tai yra ženklas, kad degalai visiškai nedega.Tai ne tik kenkia aplinkai, bet ir daro įtaką variklio veikimui, ir, jei to nepaisoma, gali sukelti brangią remontą.

Jei transporto priemonė pradeda išleisti daugiau išmetamųjų teršalų nei įprasta, tai gali būti ženklas, kad ECU neveikia taip, kaip turėtų.Vairuotojas gali pastebėti daugiau išmetimo dūmų, o tai gali reikšti, kad degalai netinkamai dega.Dyzelinėms transporto priemonėms juodi dūmai dažnai reiškia per daug degalų, o benziniškai varomi automobiliai gali išlaisvinti daugiau anglies išmetimo, jei ECU yra sugedęs.Didelis išmetamųjų teršalų kiekis nėra tik blogas aplinkai, jie taip pat gali paveikti degalų efektyvumą ir padaryti variklio darbą sunkiau, nei reikia.Tai gali sukelti kitų problemų, tokių kaip sumažinta variklio galia ir didesnės degalų sąnaudos.Jei išmetamųjų teršalų kiekis staiga padidėja, svarbu patikrinti ECU, kad sužinotumėte, ar ji sukelia problemą.Ankstyvas ECU problemų sprendimas gali padėti išvengti didesnių variklio problemų ir užtikrinti, kad transporto priemonė veiktų efektyviai, laikydamasis teisinių išmetamųjų teršalų ribų.

Kaip veikia variklio valdymo blokas?

Variklio valdymo blokas (ECU) yra modernios transporto priemonės smegenys, atsakingos už variklio veikimo ir efektyvumo valdymą.Jis nuolat renka duomenis iš įvairių jutiklių ir daro koregavimus, kad būtų optimizuotas degalų sąnaudos, išmetamųjų teršalų kiekis ir galia.Analizuodamas raktų įvestis, ECU užtikrina, kad variklis veiktų sklandžiai ir saugiai skirtingomis vairavimo sąlygomis.Vienas svarbus ECU monitorių įvestis yra variklio greitis (RPM).ECU naudoja šiuos duomenis degalų įpurškimo ir uždegimo laiko valdymui valdyti, įsitikindama, kad variklis efektyviai veikia skirtingu greičiu.Tinkamas laikas padeda pagerinti degalų ekonomiją ir apsaugo nuo variklio beldimo, o tai laikui bėgant gali padaryti žalą.Droselio padėties jutiklis ECU nurodo, kiek vairuotojas paspaudžia akceleratorių.Remdamasis šia informacija, ECU sureguliuoja oro ir degalų mišinį, kad būtų reikiamas galios kiekis.Jei vairuotojas stipriau paspaudžia akceleratorių, ECU padidina degalų įpurškimą, kad suteiktų daugiau energijos, ir jei droselis išleidžiamas, jis sumažina degalus, kad taupytų energiją.

ECU taip pat priklauso nuo daugybės absoliutaus slėgio (MAP) jutiklio ir įsiurbimo oro temperatūros jutiklio, kad būtų galima tiksliai sureguliuoti oro ir degalų santykį.Žemėlapio jutiklis matuoja oro slėgį įsiurbimo kolektoriuje, o įsiurbimo oro temperatūros jutiklis nustato oro temperatūrą.Kartu šie įėjimai padeda ECU nustatyti reikiamą degalų kiekį, reikalingą efektyviam degimui skirtingomis oro ir aukščio sąlygomis.Galiausiai ECU pagerina efektyvumą ir apsaugo nuo variklio pažeidimų analizuodamas deguonies jutiklį ir numušti jutiklio signalus.Deguonies jutiklis tikrina išmetamųjų dujų išmetimo dujas, kad degalų mišinys būtų teisingai degantis, sumažindamas išmetamųjų teršalų kiekį.Knygos jutiklis nustato nenormalias vibracijas, kurias sukelia variklio beldimas, leidžiantis ECU sureguliuoti uždegimo laiką ir užkirsti kelią pažeidimams.Apdorodamas visas šias įvestis, ECU padeda sklandžiai veikti varikliui, gerinant našumą, degalų efektyvumą ir patikimumą.

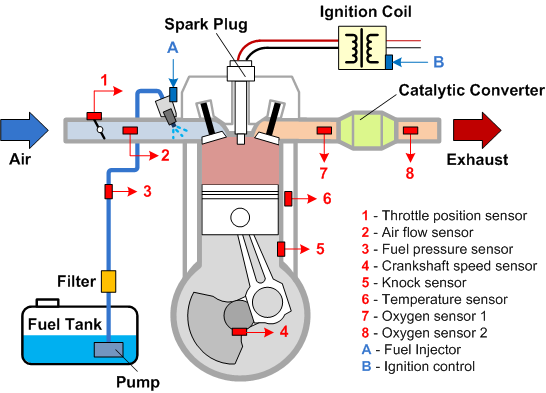

6 pav. ECU jutiklių įėjimai ir variklio valdymo sistema

Kas yra multimetras?

Multimetras yra svarbus įrankis, naudojamas patikrinti elektrines dalis, tokias kaip variklio valdymo blokas (ECU).Šis prietaisas padeda išmatuoti skirtingas elektrines vertes, todėl yra lengviau rasti ir išspręsti problemas ECU ar kitose elektroninėse sistemose.Be multimetro, išsiaiškinti elektros problemas būtų daug sunkiau, nes tai suteikia aiškios informacijos apie tai, kaip elektra veikia sistemoje.Trys pagrindiniai dalykai, kuriuos multimetras matavo, yra įtampa, srovė ir pasipriešinimas. Įtampa Patikrinkite, ar ECU gauna reikiamą galios kiekį, o tai svarbu, nes per daug ar per mažai gali sukelti problemų. Dabartinis Pasakoja, kaip elektra teka per ECU, įsitikindama, kad viskas veikia taip, kaip turėtų. Pasipriešinimas Padeda rasti sugedusias jungtis ar pažeistas dalis, kurios galėtų sustabdyti ECU tinkamai veikti.Išmokti naudoti multimetrą yra labai naudinga visiems, dirbantiems su elektros sistemomis, nes tai daro trikčių šalinimą greičiau ir lengviau.

Yra du pagrindiniai multimetrų tipai: skaitmeninis ir analoginis. Skaitmeniniai multimetrai (DMM) yra labiausiai paplitę, nes jie rodo tikslius skaičius ekrane, todėl juos lengva perskaityti ir sumažinti klaidų tikimybę.Daugelis skaitmeninių multimetrų turi tokias funkcijas kaip automatinis svyravimas, o tai reiškia, kad jie automatiškai pasirenka tinkamą nustatymą, todėl juos paprasta naudoti net pradedantiesiems. Analoginiai multimetrai, kita vertus, turėkite adatą, kuri juda, kad parodytų matavimus.Tai yra naudinga, kai reikia pamatyti pokyčius, pavyzdžiui, kai įtampos lygiai kyla aukštyn ir žemyn.Nors skaitmeniniai multimetrai yra geresni tiksliems skaitymams, analoginiai multimetrai vis dar yra naudingi tikrinant signalus, kurie laikui bėgant keičiasi.Abi rūšys turi savo pranašumų, o pasirinkimas tarp jų priklauso nuo to, kokį darbą reikia atlikti.

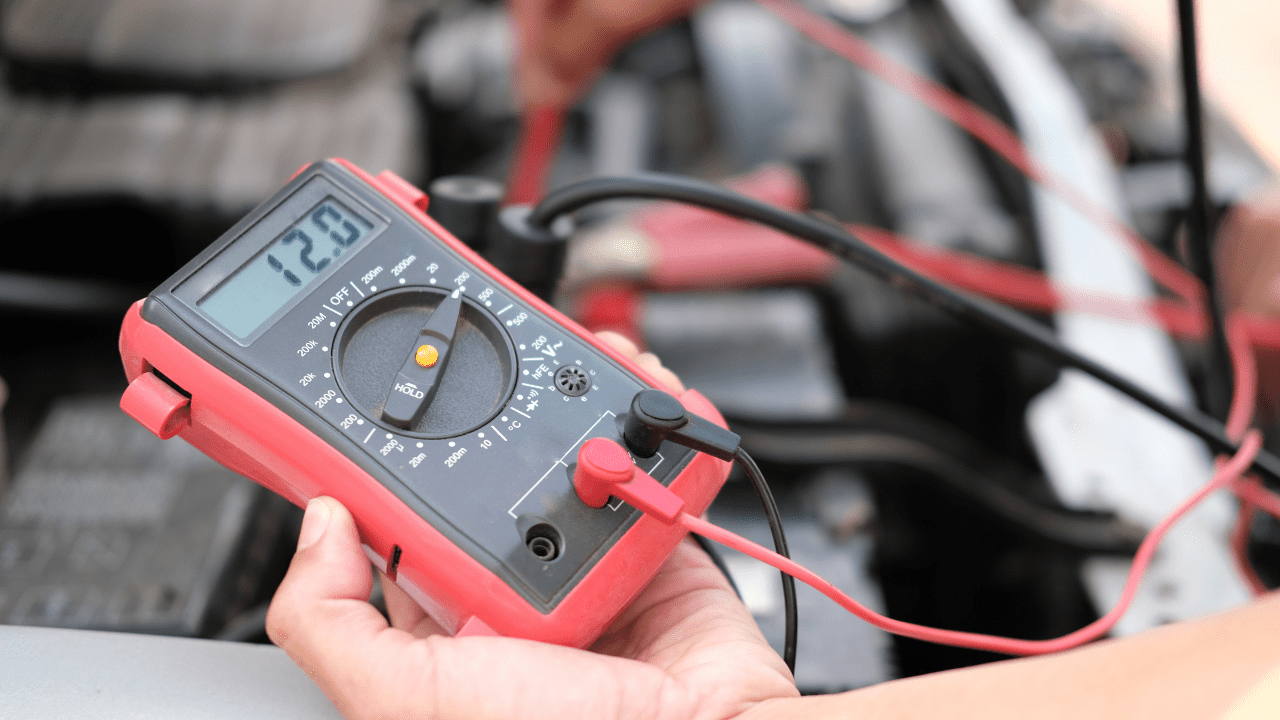

7 pav. Multimetras

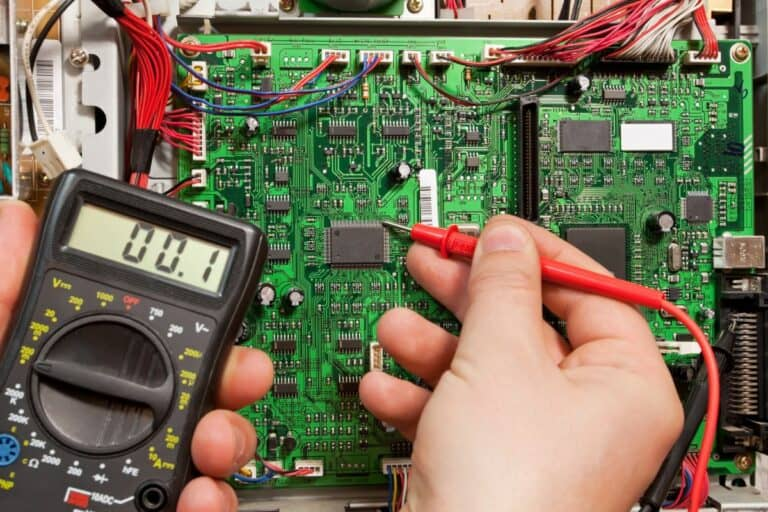

ECU išbandymas su multimetru

Norėdami patikrinti, ar variklio valdymo blokas (ECU) tinkamai veikia su multimetru, atlikite šiuos veiksmus:

1 žingsnis: Pasiruošimas ECU testavimui

Reikalingi įrankiai ir įranga

• OBD-II skaitytuvas-nuskaito diagnostikos gedimų kodus (DTC) ir stebi duomenis.

• Multimetras - matuoja įtampą, pasipriešinimą ir tęstinumą ECU grandinėse.

• Osciloskopas - analizuoja signalo greitį ir bangos formas.

• ECU bandymo diržai - užtikrina saugias zondavimo jungtis.

• Diagnostinė programinė įranga - įgalina išplėstinę ECU analizę ir stebėjimą.

• Pagrindiniai rankiniai įrankiai - apima atsuktuvus, reples ir lizdą, skirtą prieiti prie jungčių.

• Apsauginė pavara - apsaugos apsauginiai akiniai ir pirštinės.

Saugos sumetimai

• Atjunkite akumuliatorių - apsaugo nuo galimų trumpų jungčių.

• Atvėsinkite sistemą - venkite deginimo iš karštų komponentų.

• Atlikite elektroniką atsargiai - apsaugo nuo statinės žalos.

• Vykdykite gamintojo gaires - visada nurodykite aptarnavimo vadovą.

• Darbas vėdinamoje vietoje - užtikrina gerą oro cirkuliaciją.

• Naudokite tinkamus įrankius - užtikrinkite tikslią diagnostiką.

2 žingsnis: ECU bandymas

Tikrina ECU maitinimo įtampą

Prieš pradėdami bet kokius elektros darbus, įsitikinkite, kad transporto priemonė visiškai išjungta išjungdama variklį ir uždegant.Norėdami išvengti atsitiktinių trumpų jungčių ar galimo ECU pažeidimo, atjunkite neigiamą (-) transporto priemonės akumuliatoriaus gnybtą.Tada suraskite variklio valdymo bloką (ECU), kuris paprastai yra variklio skyriuje, po prietaisų skydeliu arba šalia pirštinių skyriaus, atsižvelgiant į transporto priemonės modelį.Jei nežinote, skaitykite transporto priemonės aptarnavimo vadovą, kad gautumėte tikslią vietą.

Norėdami pradėti, nustatykite multimetrą, pasukdami ratuką į DC įtampos režimas.Jei multimetras turi rankinio diapazono nustatymą, pasirinkite 20v saugiai įvertinti bendrą automobilių įtampą.Tada iš naujo prijunkite akumuliatorių, pakartotinai neigiamas (-) terminalas Norėdami atkurti sistemos energiją.Kai akumuliatorius bus prijungtas, pereikite prie multimetro laidų.Prijunkite juodas švinas (neigiamas) į gerą įžeminimo tašką, pavyzdžiui, transporto priemonės važiuoklę ar neigiamą akumuliatoriaus gnybtą.Tada prijunkite raudonas švinas (teigiamas) į ECU galios įvesties terminalą, nurodant laidų schemą, kad būtų galima naudoti teisingą kaištį.Užtikrinę jungtis, pasukite uždegimą į įjungimo padėtį, nevedę variklio, tai leidžia galią tekėti į ECU ir įgalina įtampos matavimą.Galiausiai patikrinkite multimetro ekraną ir atkreipkite dėmesį į išmatuotus įtampos rodmenis.

Įtampos rodmenys turėtų atitikti numatomą ECU galios lygį, kuris paprastai yra +12v Pagrindiniam maitinimo šaltiniui, +5v jutiklio galiai ir +3,3 V. tam tikroms žemos įtampos grandinėms.Jei išmatuota įtampa yra mažesnė nei tikėtasi arba visai trūksta, tai gali reikšti galimas laidų, saugiklių ar ECU maitinimo šaltinio problemas.Norint diagnozuoti ir išspręsti problemą, gali prireikti papildomo patikrinimo.

Jutiklio įėjimų ir išėjimų tikrinimas

Prieš bandymą svarbu nustatyti variklio veikimo jutiklius.Vienas iš svarbiausių yra Deguonies jutiklis (O₂), kuris stebi deguonies lygį išmetamosiose dujose ir padeda sureguliuoti oro ir degalų mišinį, kad būtų optimalus degimas. Droselio padėties jutiklis (TPS) nustato droselio vožtuvo padėtį, nustatant, kiek oro patenka į variklį.Panašiai Masinio oro srauto jutiklis (MAF) Išmatuoja į variklį tekančio oro kiekį, leidžiančią sistemai atitinkamai reguliuoti degalų įpurškimą.Be to, įvairūs Temperatūros jutikliai, pavyzdžiui, aušinimo skysčio temperatūros jutiklis ir įsiurbimo oro temperatūros jutiklis, padėkite sureguliuoti variklio laiką ir degalų mišinį, atsižvelgiant į temperatūros rodmenis.

Norėdami išbandyti šiuos jutiklius, pradėkite nustatydami multimetrą į tinkamą režimą, atsižvelgiant į bandomą jutiklio tipą.Jutikliams, kurie išveda įtampos signalą, tokius kaip deguonies jutiklis (O₂) ir droselio padėties jutiklis (TPS), nustatykite multimetrą į nuolatinės įtampos režimą.Jutikliams, kurie matuoja pasipriešinimą, pavyzdžiui, temperatūros jutiklius, perjunkite multimetrą į pasipriešinimo (omų) režimą.Tada suraskite jutiklį ir atsargiai atjunkite jo elektrinę jungtį, kad užtikrintumėte, jog kitiems komponentams nepaveiktų įtakos.Atjungę, padėkite multimetro zondus ant tinkamų jutiklio gnybtų ir užfiksuokite daugialypės terpės įtampą ar varžą.Galiausiai palyginkite išmatuotas vertes su gamintojo specifikacijomis, rastomis transporto priemonės aptarnavimo vadove.Jei rodmenys nepatenka į rekomenduojamą diapazoną, jutiklis gali būti sugedęs ir reikalauti papildomos diagnozės ar pakeitimo.

Jutiklio rodmenys turėtų keistis reaguojant į išorinius įėjimus, tai rodo, kad jie tinkamai veikia.Pvz., Paspaudus droselį, droselio padėties jutiklis (TPS) įtampa turėtų padidėti, atspindi droselio padėties pokyčius.Jei jutiklis nereaguoja taip, kaip tikėtasi, arba suteikia nuolatinį rodmenį be variantų, jis gali sutrikti ir reikalauti tolesnio patikrinimo ar pakeitimo.

ECU komunikacijos signalų tikrinimas

Norėdami įsitikinti, kad variklio valdymo blokas (ECU) tinkamai bendrauja su transporto priemonės diagnostikos sistema, atsargiai atlikite šiuos veiksmus.Norėdami pradėti patikrinti ECU ryšių signalus, pirmiausia suraskite OBD-II („Diagnostics“ vietoje) TRANSPORTO PRIEDAS, Paprastai randamas po prietaisų skydeliu šalia vairuotojo sėdynės.Įsikūręs, saugiai prijunkite OBD-II skaitytuvą, kad sukurtumėte stabilų ryšį su ECU.Tada pasukite uždegimo klavišą į ON padėtį, nepradėdami variklio.Prijungdami skaitytuvą, pasiekite ECU duomenis naršydami per skaitytuvo sąsają.Gaukite jutiklio rodmenis, patikrinkite, ar nėra saugomų diagnostinių gedimų kodų (DTC), ir peržiūrėkite kitą atitinkamą sistemos informaciją, kad įvertintumėte ECU ryšio būseną.

Peržiūrėdami ECU duomenis, patikrinkite pagrindinius parametrus, kad užtikrintumėte tinkamą ryšį.Pradėkite tikrindami Variklio apsisukimų per minutę (apsisukimai per minutę) Norėdami patvirtinti, kad vertės rodomos teisingai.Netikėti svyravimai arba nulinis rodmenys gali reikšti ryšio problemą.Toliau apžiūrėkite Aušinimo skysčio temperatūra Siekiant užtikrinti, kad temperatūros jutiklis pateiktų tikslius duomenis, nes neįprastai aukštas ar žemas rodmenys gali reikšti problemą.Patikrinkite Jutiklio rodmenys Iš komponentų, tokių kaip deguonies jutiklis, droselio padėties jutiklis ir masės oro srauto jutiklis, kad būtų galima patvirtinti, kad jie tinkamai veikia.Galiausiai peržiūrėkite bet kurią Diagnostikos gedimų kodai (DTCS) saugomi ECU, nes šie kodai gali padėti nustatyti galimus sistemos gedimus.

Jei OBD-II skaitytuvas rodo trūkstamus, pertraukiamus ar neteisingus signalus, svarbu ištirti galimas priežastis.Viena įprasta problema yra sugedęs, sugadintas, sugadintas ar sugadintas laidas gali sutrikdyti ECU ir skaitytuvo ryšį.Atsargiai apžiūrėkite laidų diržus, ar nėra matomų nusidėvėjimo ar pažeidimų požymių.Kita galima priežastis yra laisvos jungtys.Jei elektros jungtys nėra tvirtai pritvirtintos, jos gali sukelti pertraukiamus signalo nuostolius arba silpną jungčių.Įsitikinkite, kad visos jungtys yra tinkamai sėdimos ir be nešvarumų ar korozijos, kad palaikytų stabilų ryšį su ECU.

3 žingsnis: Testo rezultatų aiškinimas

Surinkę bandymo duomenis, svarbu tiksliai interpretuoti rezultatus.Šis žingsnis apima išmatuotų verčių palyginimą su numatomais normaliais rodmenimis ir nustatyti bet kokius anomalijas, kurios galėtų reikšti problemą.

Tikimasi (normalių) rodmenų

Kad sistema tinkamai veiktų, tam tikros elektros ir signalo vertės turi patekti į nurodytą gamintojo diapazoną.Maitinimo maitinimo įtampa turėtų atitikti įrangos vadove pateiktas specifikacijas.Jei įtampa teisinga, maitinimo šaltinis veikia tinkamai.Jutiklio signalai taip pat turi būti numatomame diapazone.Pavyzdžiui, temperatūros jutiklis turėtų pakoreguoti savo išėjimą keičiantis temperatūrai, o slėgio jutiklis turėtų tinkamai reaguoti į slėgio pokyčius.Jei sistema priklauso nuo skaitmeninės komunikacijos, signalai turėtų būti aiškūs, be klaidų ir be jokių įspėjimų ar gedimo kodų.

Nenormalūs skaitymai ir klausimai

Jei išmatuotos vertės nukrypsta nuo numatomų diapazonų, tai gali reikšti problemą.Viena dažna problema yra maitinimo šaltinio nelygumai, jei įtampa yra per didelė arba per žema, gali kilti problemų dėl maitinimo šaltinio, sugedusio laidų ar nesėkmingo komponento grandinėje.Visiškas įtampos trūkumas galėtų pasiūlyti pūstą saugiklį, atjungtą vielą ar netinkamą galios modulį.Jutiklio gedimai yra dar viena potenciali problema, jei jutiklis pateikia neteisingus rodmenis arba nesikeičia reaguojant į įvesties variantus, jis gali būti klaidingas.Be to, laisvas, korozija ar pažeistas laidai gali sukelti netikslius jutiklių rodmenis.Ryšio klaidos taip pat gali atsirasti, jei signalai yra pertraukiami arba jei atsiranda klaidų kodai, potencialiai nurodant ryšių laidų, jungčių ar ECU (elektroninio valdymo bloko) problemas.Prastas kitų elektroninių komponentų įžeminimas ar kišimasis gali dar labiau sutrikdyti ryšio signalus, todėl gali atsirasti sistemos sutrikimų.

Atsargumo priemonės bandant ECU su multimetru

Variklio valdymo bloko (ECU) bandymui su multimetru reikia kruopščiai atkreipti dėmesį į detales, kad būtų išvengta įrenginio pažeidimo ir užtikrintų tikslius rodmenis.Kadangi ECU yra jautrūs elektroniniai komponentai, netinkamas bandymas gali sukelti gedimus ar net nuolatinį gedimą.Norėdami sumažinti riziką ir gauti patikimus rezultatus, laikykitės šių saugos ir procedūrinių gairių:

Dėvėkite apsaugines pirštines

Elektrostatinė iškrova (ESD) gali sugadinti subtilius vidinius ECU komponentus, sukeliančius sutrikimus ar nuolatinį gedimą.Norėdami sumažinti šią riziką, visada dėvėkite apsaugines, antistatines pirštines tvarkydami įrenginį.Šios pirštinės padeda išvengti statinės elektros energijos perkėlimo iš rankų į jautrias grandines.Naudojant antistatinį riešo dirželį, prijungtą prie įžeminto paviršiaus, suteikia papildomą apsaugą nuo statinio kaupimosi.Be ESD apsaugos, pirštinės taip pat apsaugo jūsų rankas nuo nešvarumų, tepalų ir potencialių teršalų, kurie galėtų trukdyti elektros jungtims.Kai kurios automobilių aplinkos ECUS sukelia dulkes, drėgmę ir aliejų, visa tai gali turėti įtakos laidumui.Laikydami vienetą ir savo rankas, užtikrinsite tikslesnius rodmenis bandymo metu.

Atlikite vaizdinį patikrinimą

Prieš atlikdami bet kokius elektrinius bandymus, kruopščiai ištyrkite ECU ir jo aplinkinius komponentus, kad gautumėte matomus susidėvėjimo ar pažeidimų požymius.Ieškokite sudegusių vietų, korozijos, sulaužytų laidų ar laisvų jungčių, nes jos gali trukdyti įrenginio našumui ir sukelti klaidingus rodmenis.Jei aptikta fizinė žala, prieš atlikdami tolesnius bandymus, pataisykite arba pakeiskite reikiamus komponentus.Be paties ECU apžiūrėjimo, patikrinkite, ar laidų diržai ir jungtys, ar nėra sulenktų kaiščių, ar prastos jungtys.Dėl laisvos ar pažeistos jungties gali kilti pertraukiamų problemų, kurios gali būti klaidingos dėl ECU gedimo.Užtikrinimas, kad visos jungtys būtų saugios ir geros būklės, padės pateikti patikimesnius diagnostinius rezultatus.

Patikrinkite multimetro funkcionalumą

Nelaimingai veikiantis multimetras gali sukelti neteisingus rodmenis, dėl kurių ECU problemos klaidingai diagnozuoja.Prieš pradėdami bet kokius testus, patvirtinkite, kad jūsų multimetras yra tinkamai dirbantis.Pradėkite tikrindami jo kalibravimą, užtikrindami, kad jis būtų nustatytas tinkamu matavimo režimu (įtampa, pasipriešinimas ar tęstinumas).Patikrinkite, ar bandomieji zondai nėra susidėvėję, įtrūkimai ar sulaužyta izoliacija, nes sugedę zondai gali sukelti netikslius rodmenis.Patikrinkite, ar multimetro akumuliatorius turi pakankamai įkrovos.Silpnas ar išeikvotas akumuliatorius gali paveikti jo tikslumą, gali sukelti klaidinančių rezultatų.Greito savęs testo atlikimas, pavyzdžiui, išmatuoti žinomą įtampos šaltinį, gali padėti užtikrinti, kad jūsų multimetras tinkamai veiktų prieš naudodami jį ECU.

Išjunkite uždegimo raktą

Saugai ir tikslumui visada išjunkite transporto priemonės uždegimą prieš sujungdami multimetrą prie ECU, nebent konkrečiam bandymo procedūrai reikia kitaip.Uždegimo išjungimas padeda išvengti elektrinių pavojų, tokių kaip trumposios jungtys ar nenumatytos galios viršįtampiai, kurie gali pakenkti tiek ECU, tiek multimetrui.Kai kuriems diagnostiniams bandymams gali reikėti, kad uždegimo raktas būtų įjungtas arba paleis, kad būtų galima išmatuoti gyvos įtampos signalus.Tokiais atvejais visada laikykitės gamintojo gairių, kad išvengtumėte neteisingų bandymo procedūrų.Nepavykus to padaryti, gali būti klaidingai aiškus ECU būklė ar net sukelti naujų problemų.

Neišmeskite ECU, kol maitinami

Atjungiant ECU, kol transporto priemonės galia įjungta, gali sukelti įtampos smaigalius ar elektrinius antplūdžius, o tai gali padaryti negrįžtamą pažeidimą įrenginiui ir kitoms elektroninėms sistemoms.Norėdami to išvengti, prieš atjungdami ECU, visada įsitikinkite, kad uždegimas išjungtas.Norėdami gauti papildomą saugumą, atjunkite transporto priemonės akumuliatorių, jei ECU reikia pašalinti bandymui ar pakeitimui.Galios pertraukimai, kol ECU veikia, taip pat gali sugadinti saugomus duomenis, dėl kurių gali atsirasti galimų perprogramavimo problemų.Kai kurie ECU išlaiko adaptyviąją atminties parametrus, kurie gali iš naujo nustatyti arba sugadinti, jei staiga prarandama galia.Tinkamos atsargumo priemonės padeda išsaugoti ECU funkcionalumą ir apsaugo nuo nereikalingų komplikacijų.

Naudokite teisingus multimetro nustatymus

Naudojant neteisingą įtampos ar pasipriešinimo parametrus ant daugialypės terpės, galite sukelti klaidinančius bandymo rezultatus ar net pažeisti ECU.Visada patikrinkite, ar jūsų multimetras yra nustatytas tinkamu diapazonu prieš atliekant matavimus.Pasirinkus neteisingą nustatymą, pavyzdžiui, matuoti pasipriešinimą, o ne įtampą, gali duoti netikslius duomenis ir potencialiai trumpus komponentus.Tiriant ECU terminalus, naudokite priežiūrą, kad išvengtumėte atsitiktinių šortų.Paliesdami gretimus kaiščius tuo pačiu metu gali sukurti nenumatytus elektrinius kelius, o tai gali sukelti netikėtų klaidų ar sistemos gedimų.Visada atsargiai tvarkykite bandomuosius zondus ir įsitikinkite, kad jie tvirtai, izoliuotai kontaktuoja su teisingais gnybtais.

Laikykitės specifinių gamintojo testavimo procedūrų

Kiekvienas transporto priemonių gamintojas suprojektuoja ECU su konkrečiomis diagnostinėmis procedūromis, kurių reikia laikytis siekiant užtikrinti tikslų bandymą.Prieš atlikdami bet kokius ECU testus, visada kreipkitės į aptarnavimo vadovą arba oficialią dokumentaciją.Naudojant bendrus bandymo metodus, nesikonsultuodami su gamintojo gairėmis, gali būti klaidinga diagnozė, nereikalingų dalių pakeitimai ar net ECU sugadinimas.Gamintojai dažnai nurodo įtampos vertes, pasipriešinimo diapazonus ir bandymo sąlygas, kad būtų galima tiksliai pašalinti triktis.Kai kuriems ECU taip pat reikalauja specialių įrankių ar programinės įrangos, kad būtų galima atlikti tam tikrą diagnostiką.Atlikus teisingas procedūras, ne tik padeda gauti tikslus rezultatus, bet ir užtikrina, kad ECU išliks optimalios darbo būklės viso bandymo procese.

Išvada

ECU vaidina svarbų vaidmenį, kai jūsų automobilis veikia sklandžiai ir efektyviai.Tai kontroliuoja svarbias variklio funkcijas, tokias kaip vožtuvo laikas, degalų ir oro mišiniai ir uždegimo laikas, padedant jūsų automobiliui geriau atlikti ir naudoti mažiau degalų.Žinodami ECU problemų, tokių kaip prastas variklio veikimas, požymius, įjungimo variklio lemputę ar padidėjusią taršą, galite greitai pastebėti ir išspręsti problemas, kol jie sukelia didesnes problemas.Naudodamiesi multimetru ir šiame vadove pateiktus veiksmus, galite lengvai patikrinti, ar jų ECU veikia teisingai, taupo laiką, pinigus ir išvengia didesnių variklio rūpesčių.
