Įvadas į valdymo sistemas: veikimas, tipai ir taikymas

Valdymo sistemas naudojate visada, kai mašina automatiškai palaiko pastovią vertę, pvz., temperatūrą, greitį ar lygį.Šiame straipsnyje paaiškinama, kas yra valdymo sistema, kaip jos dalys veikia kartu ir kaip grįžtamasis ryšys užtikrina teisingą išvestį.Taip pat pamatysite pagrindinius sistemų tipus ir jų veikimą.Įtraukti bendri naudojimo būdai, privalumai ir apribojimai.

Katalogas

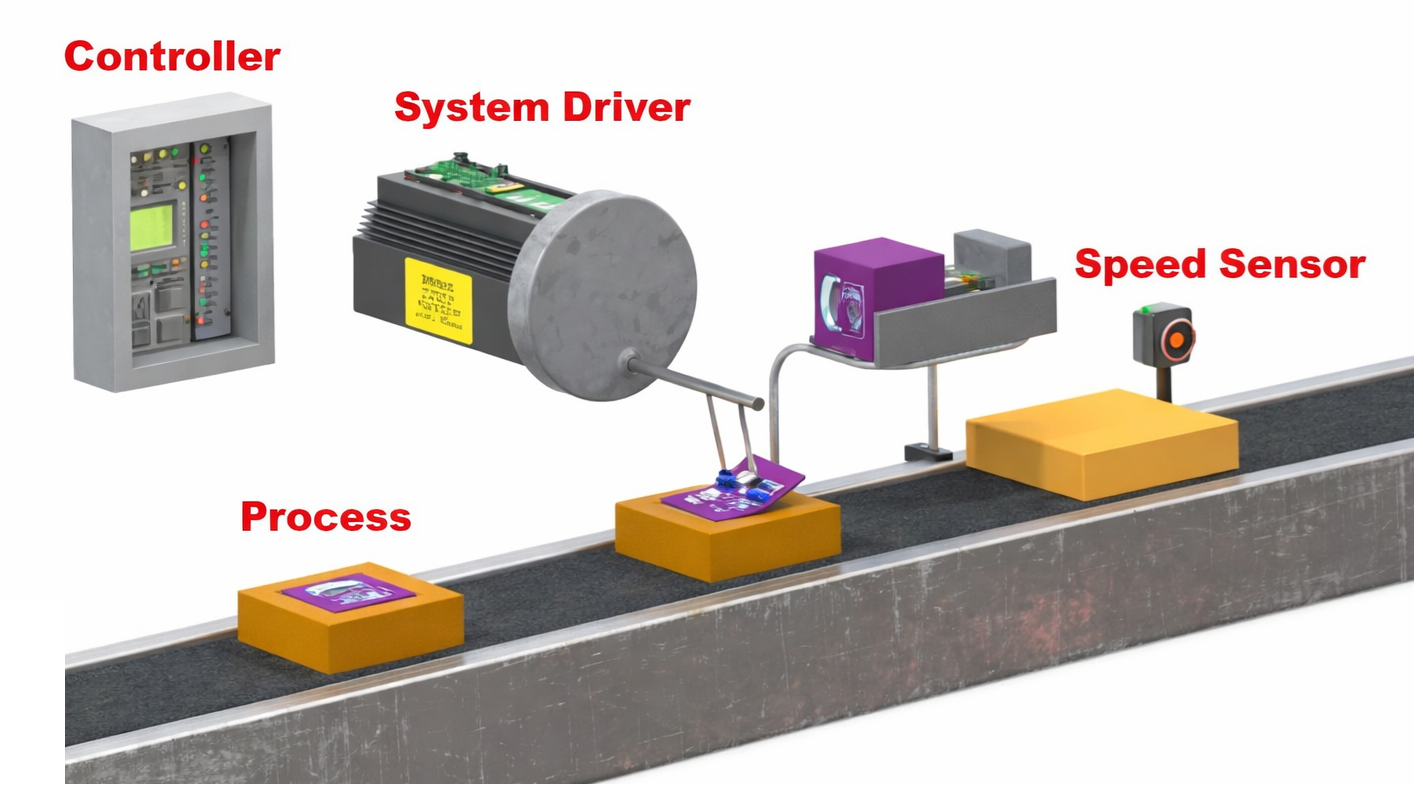

1 pav. Valdymo sistemos pavyzdys

Kas yra valdymo sistema?

Valdymo sistema yra sistema, kuri palaiko išmatuotą vertę arti norimos tikslinės vertės.Jo tikslas yra automatiškai sureguliuoti procesą, kad išvestis išliktų teisinga net pasikeitus sąlygoms.Pavyzdžiui, kambario termostatas palaiko temperatūrą netoli nustatyto lygio, o automobilio pastovaus greičio palaikymo sistema palaiko transporto priemonę pasirinktu greičiu.Vandens bako lygio reguliatorius taip pat palaiko vandens aukštį pasirinktame ženkle.Paprastais žodžiais tariant, valdymo sistema nuolat tikrina ir koreguoja kintamąjį, kad atitiktų reikiamą reikšmę.

Pagrindiniai valdymo sistemos elementai

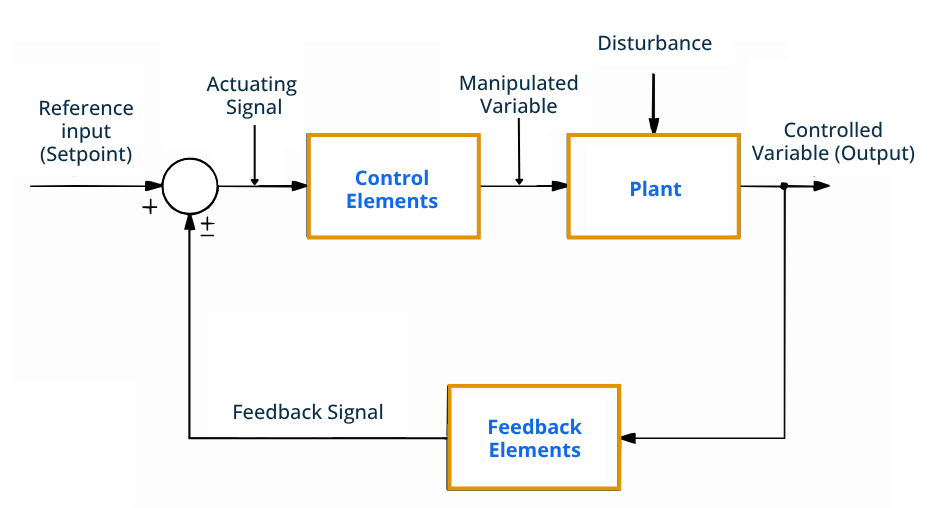

2 pav. Valdymo sistemos bloko schema

Valdymo sistema sudaryta iš kelių standartinių dalių, kurių kiekviena atlieka tam tikrą užduotį.

• Atskaitos įvestis (nustatyta vertė)

Tai yra norima vertė, kurią sistema bando išlaikyti.Tai rodo pasirinktą tikslinę būseną.Sistema visada lygina tikrąją vertę su šia nuoroda.

• Įjungimo signalas

Tai signalas, gaunamas palyginus norimas ir faktines vertes.Tai rodo, kiek reikia koreguoti.Signalas paruošia sistemą korekcijai.

• Valdymo elementai

Šios dalys tvarko sprendimų priėmimo procesą.Jie nustato taisomuosius veiksmus pagal gautą signalą.Šio etapo išvestis paruošia procesą koregavimui.

• Manipuliuojamas kintamasis

Tai yra reguliuojamas kiekis, siunčiamas į procesą.Šios vertės pakeitimas turi įtakos galutiniam išėjimui.Tai kintamasis, kurį sistema gali tiesiogiai keistis.

• Augalas

Augalas yra kontroliuojamas procesas.Jis sukuria galutinę išvesties vertę.Sistema siekia išlaikyti šį išėjimą norimame lygyje.

• Sutrikimas

Tai yra nepageidaujamas pokytis, turintis įtakos procesui.Jis gali nustumti išvestį nuo norimos vertės.Sistema turi tai kompensuoti.

• Valdomas kintamasis (išvestis)

Tai yra tikrasis išmatuotas proceso rezultatas.Tai rodo dabartinę sistemos būklę.Tikslas yra išlaikyti jį lygų atskaitos įvestims.

• Atsiliepimo elementai

Jie matuoja išvestį ir siunčia informaciją atgal patikrinti.Jie suteikia sistemai esamą būklę.Tai leidžia nustatyti pataisą.

• Atsiliepimo signalas

Tai yra grąžinama informacija apie išvesties vertę.Tai parodo proceso sąlygas.Sistema jį naudoja palyginimui.

Valdymo sistemos veikimo principas

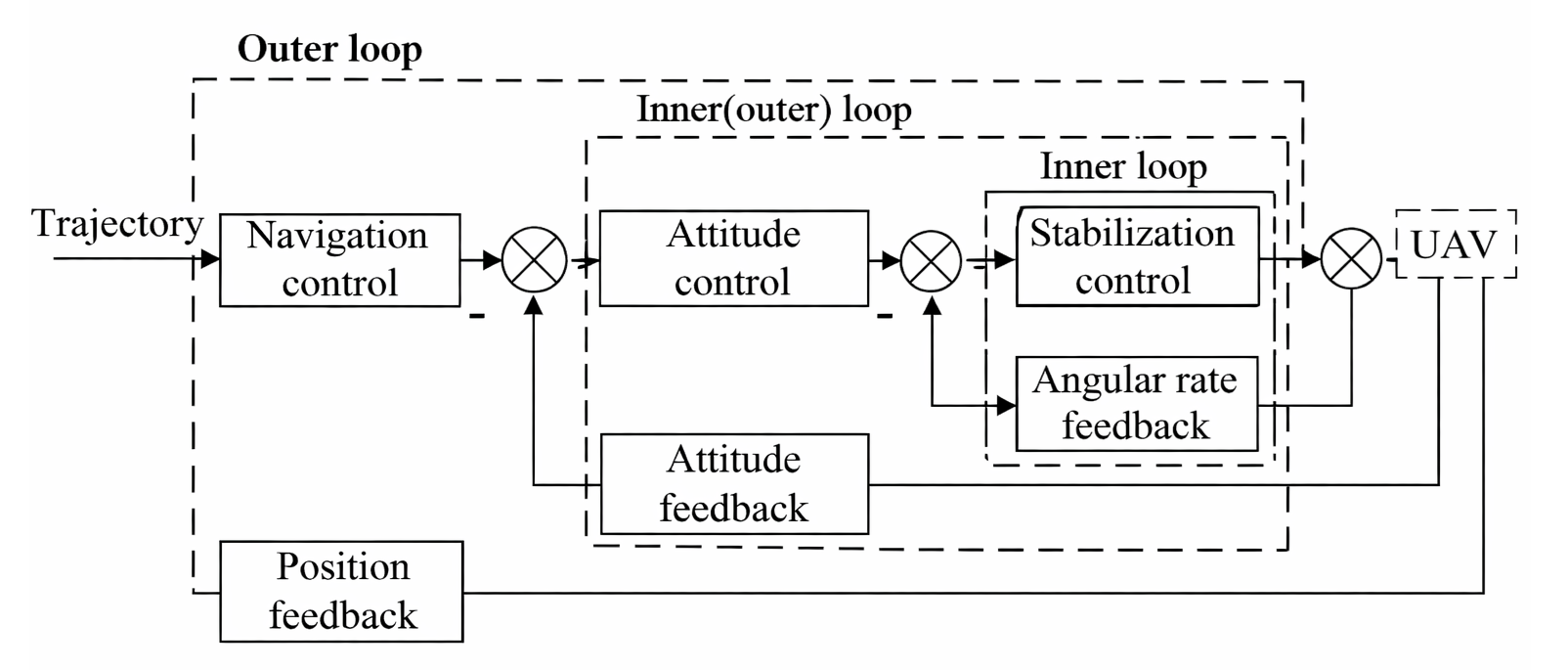

3 pav. Valdymo sistemos veikimo principas

Valdymo sistemos veikimo principas prasideda nuo norimos įvesties vertės suteikimo sistemai.Tada sistema lygina šią vertę su faktine išvesties verte.Skirtumas tarp jų vadinamas klaidos signalu.Jei klaida yra, sistema generuoja taisymo signalą.Ši korekcija pakoreguoja procesą, kad būtų sumažinta klaida.Išvestis keičiasi ir yra nuolat tikrinama.Ciklas kartojamas tol, kol išvestis tiksliai atitinka norimą vertę.

Valdymo sistemų charakteristikos

Valdymo sistemos vertinamos pagal tai, kaip gerai jos veikia veikimo metu.Šios charakteristikos apibūdina sistemos atsako kokybę ir patikimumą.

Charakteristikos	Aprašymas
Stabilumas	Išvestis veikia nesiskirti;po trikdžių grįžta į pastovią vertę
Tikslumas	Galutinė klaida ≤ ±2–5 % nustatytos vertės
Tikslumas	Išvestis svyravimas ≤ ±1 % naudojant tą pačią įvestį
Reagavimo laikas	Pradinis reakcija įvyksta per išmatuotą delsos laiką (td)
Kilimo laikas	Laikas nuo 10 proc. iki 90% galutinės vertės
Atsiskaitymo laikas	Įeina ir išlieka ± 2 % diapazone
Perviršis	Piko viršija galutinė vertė % suma
Pastovi būsena Klaida	Pastovus likutis po stabilizavimo
Jautrumas	Δ Išvestis / Δ Parametrų keitimo santykis
Tvirtumas	Išlaiko veikia nepaisant trikdžių pasikeitimo
Pralaidumas	Veikia efektyviai iki –3 dB ribinio dažnio
Pakartojamumas	Ta pati įvestis gamina tą pačią produkciją tolerancijos ribose
Patikimumas	Veikia be gedimų vardiniam veikimo laikui (MTBF)
Slopinimas	Svyravimas skilimas, nustatomas pagal slopinimo koeficientą ζ
Greitis Atsakymas	Bendras laikas iki pasiekti stabilią būklę

Valdymo sistemų tipai

Valdymo sistemos klasifikuojamos pagal tai, kaip jos apdoroja informaciją, signalus ir atsako elgesį.Jie sugrupuoti pagal grįžtamojo ryšio naudojimą, signalo formą ir matematinį elgesį.

Atviros kilpos valdymo sistema

4 pav. Atvirosios kilpos valdymo sistemos schema

Atvirojo ciklo valdymo sistema yra sistema, kurios išėjimas neturi įtakos valdymo veiksmui.Sistema siunčia komandą ir daro prielaidą, kad rezultatas teisingas, jo nepatikrinusi.Kadangi nėra grįžtamojo ryšio kelio, jis negali automatiškai ištaisyti klaidų ar trikdžių.Veikimas daugiausia priklauso nuo tinkamo kalibravimo ir veikimo sąlygų.Šios sistemos yra paprastos, nebrangios ir lengvai projektuojamos.Tačiau apkrovos ar aplinkos pokyčiai gali turėti įtakos galutiniam rezultatui.Įprasti pavyzdžiai yra elektrinio skrudintuvo laikmatis, skalbimo mašinos laikmačio valdymas ir fiksuotas drėkinimo laikmatis.

Uždarojo ciklo valdymo sistema

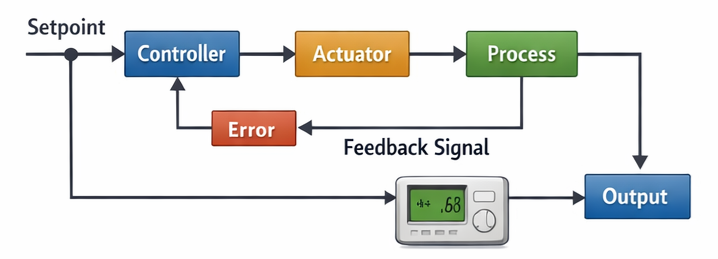

5 pav. Uždarojo ciklo valdymo sistemos schema

Uždarojo ciklo valdymo sistema yra sistema, kuri naudoja grįžtamąjį ryšį, kad automatiškai sureguliuotų savo išvestį.Sistema išmatuoja rezultatą ir palygina jį su norima reikšme.Jei atsiranda skirtumas, klaidai sumažinti taikoma pataisa.Šis nuolatinis reguliavimas leidžia tiksliai ir stabiliai veikti net ir esant skirtingoms sąlygoms.Uždarojo ciklo sistemos užtikrina didesnį tikslumą ir patikimumą nei atvirojo ciklo sistemos.Jie plačiai naudojami šiuolaikinėse automatinio valdymo programose.Tipiški pavyzdžiai yra oro kondicionieriaus temperatūros kontrolė, transporto priemonės pastovaus greičio palaikymo sistema ir automatiniai įtampos reguliatoriai.

Nepertraukiamo laiko valdymo sistema

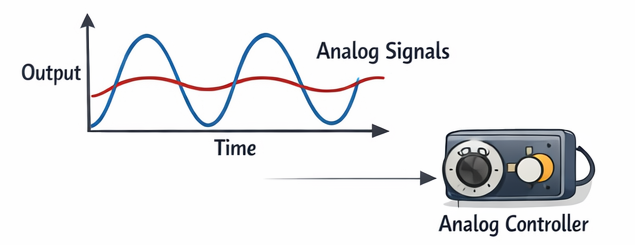

6 pav. Nepertraukiamo laiko (analoginis) valdymo signalas

Nepertraukiamo laiko valdymo sistema apdoroja signalus, kurie laikui bėgant sklandžiai kinta.Įvestis ir išvestis egzistuoja kiekvieną akimirką be pertrūkių.Šios sistemos dažniausiai veikia su analoginiais elektriniais arba mechaniniais signalais.Kadangi signalai yra nuolatiniai, atsakas taip pat sklandus ir natūralus.Nepertraukiamo laiko sistemos dažniausiai randamos tradiciniuose analoginiuose valdikliuose.Jie tinka fiziniams procesams, reikalaujantiems skubios reakcijos.Pavyzdžiui, analoginiai greičio reguliatoriai, garso stiprintuvo garsumo valdymas ir hidraulinio vožtuvo padėties valdymas.

Diskretaus laiko valdymo sistema

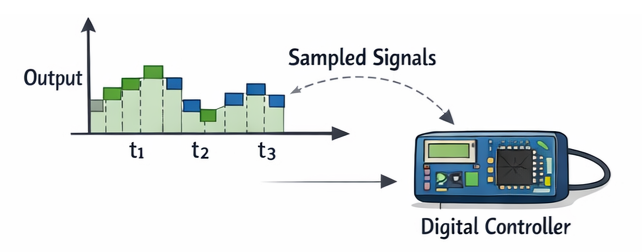

7 pav. Diskretinio laiko (skaitmeninis) valdymo signalas

Diskretaus laiko valdymo sistema veikia naudodama atrinktus duomenų signalus.Sistema tikrina ir atnaujina reikšmes tik tam tikrais laiko intervalais.Šiuos signalus dažniausiai apdoroja skaitmeniniai valdikliai arba mikroprocesoriai.Išvestis keičiasi žingsnis po žingsnio, o ne nuolat.Tokios sistemos leidžia programuoti darbą ir lanksčiai reguliuoti.Jie plačiai naudojami šiuolaikiniame elektroniniame ir kompiuteriniame valdyme.Pavyzdžiui, mikrovaldikliu pagrįstas temperatūros valdymas, skaitmeninis variklio greičio valdymas ir išmanieji namų termostatai.

Linijinė valdymo sistema

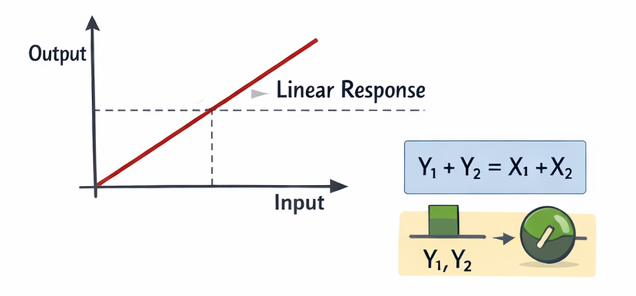

8 pav. Linijinis sistemos įvesties-išvesties ryšys

Linijinė valdymo sistema atitinka proporcingą įvesties ir išvesties santykį.Jei įvestis padvigubėja, tomis pačiomis sąlygomis išėjimas taip pat padvigubėja.Šios sistemos atitinka superpozicijos principą, kai kombinuotos įvesties sukuria kombinuotą išvestį.Linijinis elgesys leidžia nuspėti ir lengvai atlikti matematinę analizę.Daugumoje teorinių valdymo konstrukcijų, kad būtų paprasčiau, daroma prielaida, kad veikimas yra tiesinis.Linijiniai modeliai padeda kurti stabilias ir tikslias sistemas.Pavyzdžiai apima mažo signalo elektroninius stiprintuvus ir mažos apkrovos variklio valdymo sritis.

Netiesinė valdymo sistema

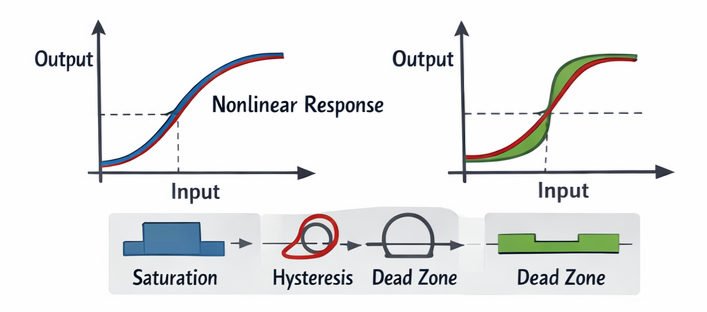

9 pav. Netiesinės sistemos atsako charakteristikos

Netiesinė valdymo sistema turi išėjimą, kuris nėra proporcingas įėjimui.Reakcija keičiasi priklausomai nuo veikimo diapazono arba sąlygų.Maži įvesties pakeitimai gali sukelti didelius išvesties svyravimus arba išvis nepasikeisti.Dažnai atsiranda tokių efektų kaip prisotinimas, histerezė ir negyvos zonos.Šias sistemas sunkiau analizuoti, bet tiksliau atvaizduoja fizinius procesus.Daugelis sistemų natūraliai elgiasi netiesiškai.Pavyzdžiai: roboto rankos judėjimo ribos, magnetinės pavaros elgsena ir vožtuvo srauto valdymas ekstremaliose padėtyse.

Valdymo sistemų privalumai ir trūkumai

Valdymo sistemos pagerina nuoseklumą ir sumažina rankines pastangas, tačiau taip pat yra sudėtingesnės ir kainuoja.

Valdymo sistemų privalumai

• Sistema eksploatacijos metu palaiko išėjimą arti reikiamos vertės.

• Operatoriams nereikia nuolat reguliuoti įrangos rankomis.

• Mašinos gali veikti ilgas valandas be dažno sustojimo.

• Sistema automatiškai koreguoja sąlygų pokyčius.

• Veikimo būseną galima patikrinti iš skydelio arba nuotolinio ekrano.

Valdymo sistemų trūkumai

• Sąrankos kaina yra didesnė nei paprastų rankinių sistemų.

• Įrengimui ir aptarnavimui reikalingi kvalifikuoti darbuotojai.

• Laikui bėgant jutikliai ir elektroninės dalys gali sugesti.

• Problemų priežasties paieška gali užtrukti ilgiau.

• Sistema priklauso nuo stabilios elektros energijos.

Valdymo sistemų taikymas

Valdymo sistemos naudojamos tiek pramoninėje automatikoje, tiek kasdienėje įrangoje, kad būtų užtikrintas tinkamas veikimas automatiškai.

1. Pramoninė gamyba

Gamybos mašinos palaiko vienodus gaminio matmenis ir kokybę.Automatizuotose surinkimo linijose naudojamas reguliavimas, siekiant užtikrinti pakartojamumą.Tai sumažina atliekų kiekį ir padidina efektyvumą.

2. Temperatūros reguliavimas

Šildymo ir vėsinimo įranga palaiko patogias aplinkos sąlygas.Pastatai priklauso nuo automatinio reguliavimo, kad stabilizuotų patalpų klimatą.Tai pagerina energijos vartojimo efektyvumą ir komfortą.

3. Transporto sistemos

Kad transporto priemonės veiktų sklandžiau, naudojamos greičio ir stabilumo kontrolė.Šiuolaikiniuose automobiliuose yra pastovaus greičio palaikymo ir traukos sistemos.Tai pagerina vairavimo saugumą ir efektyvumą.

4. Energijos sistemos

Elektros tinklai reguliuoja įtampos ir dažnio lygius.Generatoriai reguliuoja išėjimą, kad atitiktų apkrovos poreikį.Tai užtikrina stabilų elektros tiekimą.

5. Robotika ir automatika

Robotai atlieka tikslias padėties nustatymo ir judėjimo užduotis.Automatizuotos mašinos veikia nuolat ir dideliu tikslumu.Tai įgalina pažangią gamybą.

6. Medicinos įranga

Prietaisai gydymo metu palaiko kontroliuojamas veikimo sąlygas.Stebėjimo įranga išlaiko vertes saugiose ribose.Tai padidina pacientų saugumą ir patikimumą.

7. Buitinė technika

Kasdieniai įrenginiai automatiškai valdo veikimo nustatymus.Skalbimo mašinos ir šaldytuvai palaiko tinkamas veikimo sąlygas.Tai supaprastina kasdienes užduotis.

8. Oro erdvės sistemos

Orlaiviai ir dronai palaiko stabilias skrydžio sąlygas.Automatinis nurodymas išlaiko teisingą orientaciją ir aukštį.Tai palaiko patikimą navigaciją.

Valdymo sistema vs automatizavimas vs įterptosios sistemos

Šios technologijos yra glaudžiai susijusios, tačiau naudojamos įvairiems šiuolaikinių elektronikos ir pramonės gaminių inžineriniams tikslams.

Funkcija	Kontrolė Sistema	Automatika	Įdėta Sistema
Pagrindinis dėmesys	reguliavimas kintamieji	Procesas egzekucija	Įrenginys operacija
Tikslas	Prižiūrėti norimą vertę	Atlikti užduotis automatiškai	Bėk atsidavęs funkcijas
Taikymo sritis	Specifinis proceso elgesys	Visą darbo eiga	Vienišas gaminio įrenginys
Sprendimas Galimybė	Remiantis išmatuotos vertės	Remiantis užprogramuota logika	Remiantis programinė įranga
Atsiliepimai Naudojimas	Dažnai reikalaujama	Neprivaloma	Neprivaloma
Aparatūros tipas	Jutikliai ir pavaros	Mašinos ir valdikliai	Mikrovaldiklis lenta
Programinės įrangos vaidmuo	Skaičiavimas ir korekcija	Sekos nustatymas ir koordinavimas	Įrenginys valdymo logika
Atsakymo tipas	Nuolatinis koregavimas	Užduotis egzekucija	Funkcinis veikimas
Sistemos dydis	Mažas iki vidutinis	Vidutinis iki didelis	Labai mažas
Lankstumas	Vidutinis	Aukštas	Ribotas
Laikas Reikalavimas	Aukštas	Vidutinis	Aukštas
Taikymas Lygis	Proceso lygis	Augalų lygis	Produkto lygis
Pavyzdys	Temperatūra kontroliuoti	Gamykla gamybos linija	Išmanusis laikrodis
Integracija	Dalis automatizavimas	Sudėtyje yra valdymo sistemos	Palaiko abu

Išvada

Valdymo sistemos palaiko stabilumą nuolat lygindamos faktinį išėjimą su tiksline verte ir ištaisydamos visas klaidas.Jų veikimas priklauso nuo pagrindinių elementų, tokių kaip grįžtamasis ryšys, valdiklio veiksmai ir kontroliuojamas procesas.Skirtingos klasifikacijos apibrėžia, kaip tvarkomi signalai ir kaip tiksliai sistema reaguoja į trikdžius.Dėl šių galimybių valdymo sistemos plačiai taikomos pramonėje, transporte, energetikoje, medicinos prietaisuose ir kasdieninėje įrangoje.
