4,7 kΩ rezistorių vadovas: spalvų kodas, naudojimas, bandymai ir vertės palyginimas

4,7 kΩ rezistorius yra įprasta elektroninė dalis, naudojama valdyti srovę ir nustatyti įtampą grandinėse.Šiame straipsnyje paaiškinama, ką reiškia vertė, kaip skaityti jos spalvų juostas ir kokios yra pagrindinės jos specifikacijos.Tai taip pat rodo, kur jis paprastai naudojamas, pvz., pakėlimo ir nuleidimo signalus, tranzistorių valdymą ir įtampos daliklius.Taip pat sužinosite, kaip jį patikrinti naudojant multimetrą ir kaip jį palyginti su 10 kΩ ir 47 kΩ rezistoriais.

Katalogas

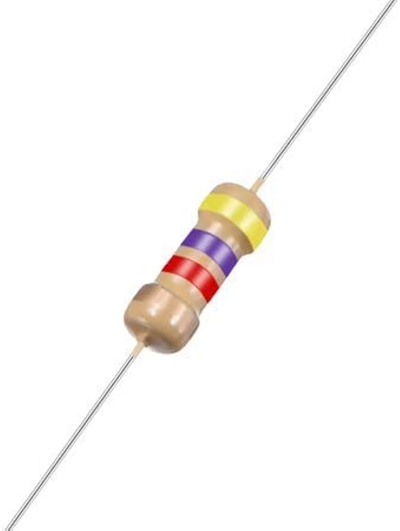

1 pav. 4,7 kΩ ašinis rezistorius

Kas yra 4,7 kΩ rezistorius?

4,7 kΩ rezistorius yra rezistorius, kurio varžos vertė yra 4700 omų (Ω).„kΩ“ reiškia kiloomus, taigi 4,7 kΩ = 4,7 × 1 000 Ω = 4 700 Ω.Grandinėje ši vertė dažniausiai naudojama norint sumažinti srovę iki saugesnio lygio arba nustatyti įtampos lygį mazge.Jis padeda išlaikyti signalų stabilumą, nes kontroliuoja, kiek srovės gali tekėti keliu.Paprastais žodžiais tariant, 4,7 kΩ rezistorius yra standartinė vertė, naudojama valdyti srovę arba formuoti įtampą, neleidžiant grandinei per daug traukti.

4,7 kΩ rezistoriaus elektrinės specifikacijos

4,7 kΩ rezistorius gali būti pagamintas įvairių tipų ir dydžių, todėl jo specifikacijos skiriasi priklausomai nuo serijos ir gamintojo.Toliau esančioje lentelėje pateikiamos įprastos, išmatuojamos specifikacijos, kurias matysite duomenų lapuose.

Specifikacijos	Tipiškas diapazonas
Nominalus pasipriešinimas	4,7 kΩ (4700 Ω)
Tolerancija	±0,1 %, ±0,5 % ±1%, ±2%, ±5%
Galios įvertinimas (ašinis)	1/8 W, 1/4 W, 1/2 W, 1 W, 2 W
Galios įvertinimas (SMD)	1/20 W, 1/16 W, 1/10 W, 1/8 W, 1/4 W
Temperatūra koeficientas (TCR)	25, 50, 100, 200, 300 ppm/°C
Veikiantis temperatūros diapazonas	-55°C iki +155°C (priklausomai nuo tipo)
Maksimalus darbas įtampa	~50 V iki 500 V (priklauso nuo pakuotės / galios)
Maksimali perkrova įtampa	Aukštesnis nei darbinė įtampa (priklausomai nuo serijos)
Pakuotės dydis (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Kūno dydis (ašinis)	Priklauso nuo galia (ilgesnis korpusas, kad būtų didesnis W)
Rezistorius technologija	Stora plėvelė, plona plėvelė, metalinė plėvelė, vielinė apvija
Ilgalaikis stabilumas	pvz., ±(0,2 proc. iki 1%) daugiau nei 1 000 valandų (priklausomai nuo tipo)
Triukšmas (gimine)	Nuleisti į metalo/plona plėvelė, aukštesnė kai kuriose storose plėvelėse
Įtampa koeficientas	Paprastai žemas;daugiau nurodyta tiksliuose tipuose
Drėgmė / aplinkosaugos įvertinimas	Varijuoja (nuo bendrosios paskirties iki didelio patikimumo serijos)

4,7 kΩ rezistoriaus spalvos kodas

Daugelis 4,7 kΩ rezistorių naudoja spalvų juostas, todėl galite greitai nustatyti vertę.Juostų skaičius (4, 5 arba 6) daugiausia pakeičia, kiek skaitmenų rodoma ir ar įtraukiama papildoma informacija, pvz., temperatūros koeficientas.

4 juostų spalvų kodas

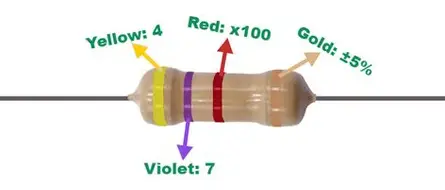

2 pav. 4 juostų 4,7 kΩ spalvų kodas

Grupė Padėtis	Spalva	Reikšmė	Vertė
1-oji juosta	Geltona	1-as skaitmuo	4
2-oji juosta	Violetinė	2-as skaitmuo	7
3-ioji juosta	Raudona	Daugiklis	× 100 (10²)
4-oji juosta	Auksas	Tolerancija	±5 %

Pirmosios dvi juostos suteikia skaičių 47. Trečioji juosta (raudona) reiškia padauginti iš 100, taigi 47 × 100 = 4700 Ω.Tai yra 4,7 kΩ.Auksinė juosta rodo, kad pasipriešinimas gali skirtis ±5 % nuo nurodytos vertės.

5 juostų spalvų kodas

5 juostų rezistorius prideda papildomą skaitmenį, todėl vertė naudoja tris reikšmingus skaitmenis prieš daugiklį.Tai dažniausiai naudojama griežtesnės tolerancijos dalims.

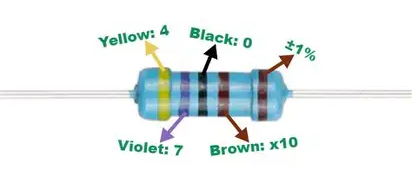

3 pav. 5 juostų 4,7 kΩ spalvų kodas

Grupė Padėtis	Spalva	Reikšmė	Vertė
1-oji juosta	Geltona	1-as skaitmuo	4
2-oji juosta	Violetinė	2-as skaitmuo	7
3-ioji juosta	Juoda	3 skaitmuo	0
4-oji juosta	Ruda	Daugiklis	× 10 (10¹)
5-oji juosta	Ruda	Tolerancija	±1 %

Pirmosios trys juostos sudaro 470. Daugiklio juosta (ruda) reiškia ×10, taigi 470 × 10 = 4700 Ω.Tai yra 4,7 kΩ.Paskutinė juosta (ruda) rodo ±1% toleranciją, kuri paprastai yra tikslesnė nei įprastos 4 juostų dalys.

6 juostų spalvų kodas

6 juostų rezistorius, be tolerancijos, turi temperatūros koeficiento (tempco) juostą.Tai naudinga, kai rūpinatės vertės stabilumu keičiantis temperatūrai.

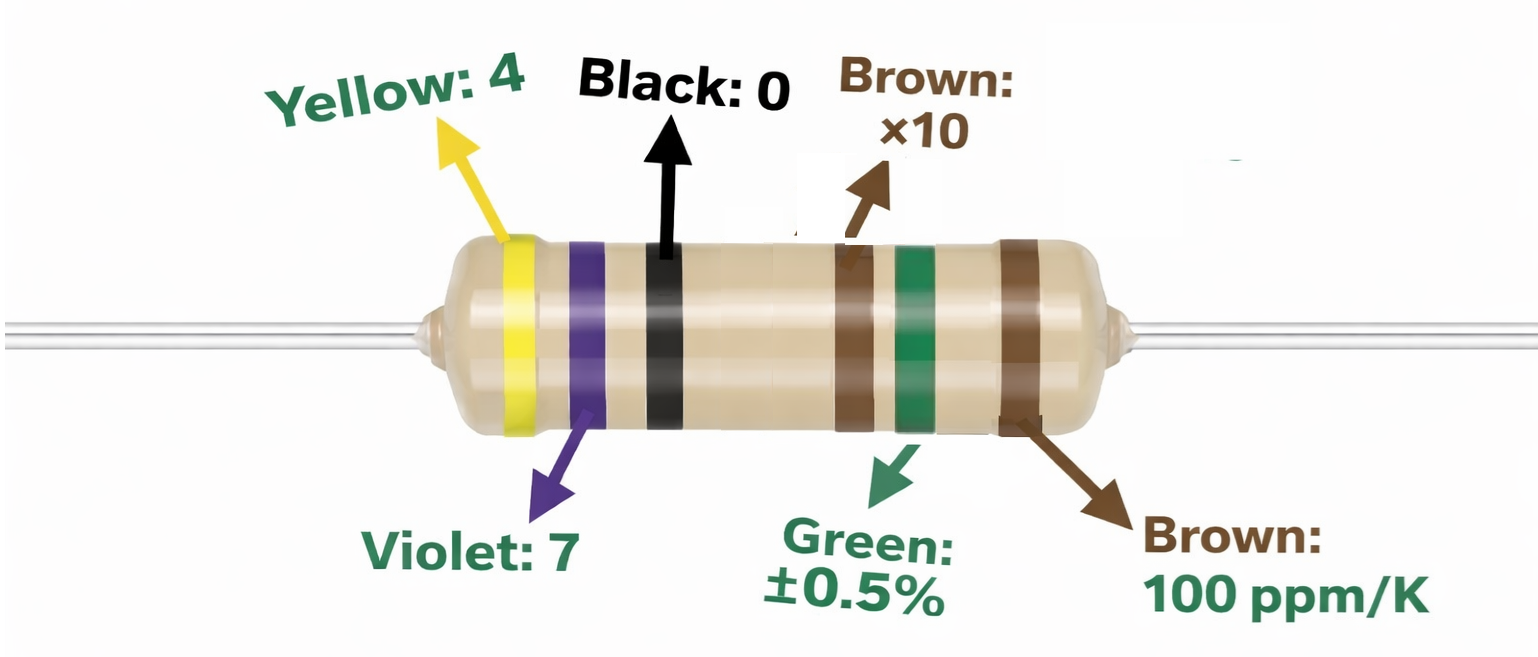

4 pav. 6 juostų 4,7 kΩ spalvų kodas

Grupė Padėtis	Spalva	Reikšmė	Vertė
1-oji juosta	Geltona	1-as skaitmuo	4
2-oji juosta	Violetinė	2-as skaitmuo	7
3-ioji juosta	Juoda	3 skaitmuo	0
4-oji juosta	Ruda	Daugiklis	× 10 (10¹)
5-oji juosta	Žalia	Tolerancija	±0,5 %
6-oji juosta	Ruda	Tempco	100 ppm/°C

Žalia juosta reiškia, kad rezistorius nuo 4,7 kΩ gali skirtis ±0,5 %.Ruda tempco juosta reiškia, kad atsparumas pasikeičia apie 100 ppm/°C, tai yra 0,01 % vienam °C (nes 100 ppm = 100/1 000 000).Mažesnės ppm/°C vertės paprastai reiškia geresnį stabilumą, kai temperatūra kyla arba nukrenta.Štai kodėl 6 juostų rezistoriai dažnai naudojami ten, kur pastovus atsparumas yra svarbesnis už temperatūrą.

4,7 kΩ rezistoriaus pritaikymas

4,7 kΩ rezistorius yra „vidurinė“ vertė, tinkanti daugeliui praktinių konstrukcijų, ypač aplink loginius signalus ir mažų signalų grandines.Žemiau pateikiami įprasti jo naudojimo grandinėse būdai.

1. Ištraukiamasis rezistorius skaitmeniniams įėjimams

4,7 kΩ ištraukimas padeda skaitmeninei įvestiei nuskaityti švarų HIGH, kai jungiklis arba išėjimas yra atidarytas.Jis suteikia pakankamai stiprų prisitraukimą, kad būtų išvengta mažo triukšmo, tačiau vis tiek palaikoma protinga srovė, kai valas traukiamas LOW.Ši reikšmė plačiai matoma mikrovaldiklio įėjimuose ir atviro nutekėjimo išėjimuose.Tai taip pat įprasta bendrose signalo linijose, kur svarbus stabilumas.

2. Nuleidžiamas rezistorius stabiliai LOW būsenai

4,7 kΩ ištraukiamasis skydelis palaiko signalą esant LOW, kai niekas jo neveikia.Tai apsaugo nuo „plaukiojančių“ įėjimų, kurie gali atsitiktinai pakeisti būseną.Jis dažnai naudojamas su mygtukais, jutiklių išėjimais ir įjungimo kaiščiais.Vertė yra pakankamai stipri, kad būtų galima apibrėžti aiškų lygį, neapsunkinant grandinės.

3. Tranzistorių poslinkis mažo signalo pakopose

BJT arba MOSFET tvarkyklės skyriuose 4,7 kΩ dažnai naudojamas bazinio / vartų mazgo poslinkio keliui nustatyti.Tai padeda kontroliuoti, kaip stipriai valdymo signalas valdo tranzistoriaus įvestį.Daugelis pasirenka jį, kai nori tvirto valdymo kelio be per didelės pavaros srovės.Tai taip pat padeda neleisti įvesties įkrauti, kai atsijungia vairavimo signalas.

4. Įtampos daliklis atskaitos arba jutimo mazgams

4,7 kΩ rezistorius paprastai suporuojamas su kitu rezistoriumi, kad sudarytų nuspėjamos mazgo įtampos daliklį.Jis naudojamas įvesties mastelio keitimui, atskaitos nustatymui ir jutiklių nuskaitymo grandinėms.Vertė yra praktiška, nes jai nereikia labai didelių komponentų ir vis tiek palaikoma vidutinė skirstytuvo srovė.Taip pat lengva suderinti su daugeliu standartinių rezistorių verčių.

5. Signalo linijos slopinimas arba silpna apkrova

Kai kuriuose signalo keliuose 4,7 kΩ naudojama kaip lengva apkrova, siekiant sumažinti nepageidaujamą plūduriavimą arba formuoti mazgo elgesį.Tai gali padėti nuraminti mažą triukšmą didelės varžos linijose.Tai būdinga analoginiams ir lyginamiesiems įėjimams.Tikslas yra stabilesnis mazgas, nepaverčiant jo sunkia apkrova.

Kaip išbandyti 4,7 kΩ rezistorių naudojant multimetrą?

5 pav. Rezistoriaus matavimas naudojant skaitmeninį multimetrą

Greitas multimetro patikrinimas patvirtina, ar rezistorius yra netoli numatomos vertės.Tai naudinga šalinant triktis arba rūšiuojant dalis.

1 veiksmas: tinkamai nustatykite multimetrą

Įjunkite multimetrą ir nustatykite varžos (Ω) režimą.Jei jūsų skaitiklis yra rankinio diapazono, pasirinkite didesnį nei 4,7 kΩ diapazoną, pvz., 20 kΩ.Įsitikinkite, kad zondai prijungti prie tinkamų prievadų (COM ir Ω).Trumpai palieskite zondo antgalius, kad pamatytumėte, ar matuoklis reaguoja normaliai.

2 veiksmas: prieš matuodami izoliuokite rezistorių

Kad rodmenys būtų tiksliausi, rezistorius turi būti matuojamas iš grandinės.Jei jis vis dar yra lituojamas ant plokštės, kitos dalys gali sukurti lygiagrečius kelius, kurie keičia rodmenis.Jei pašalinti neįmanoma, pakelkite vieną rezistoriaus koją, kad ji nebūtų visiškai prijungta.Šis veiksmas apsaugo nuo klaidingų rodmenų, kurie atrodo per maži.

3 veiksmas: išmatuokite pasipriešinimo vertę

Laikykite po vieną zondą ant kiekvieno rezistoriaus laido.Palaikykite pastovų kontaktą, kad vertė nešoktų dėl prasto ryšio.Perskaitykite rodomą varžą ir atkreipkite dėmesį, ar ji artima 4,70 kΩ.Nedidelis poslinkis yra normalus, priklausomai nuo rezistoriaus tolerancijos.

4 veiksmas: įvertinkite rezultatą pagal numatomą diapazoną

Palyginkite rodmenis su rezistoriaus tolerancija, jei tai žinote.Įprastos ±5 % dalies normalus diapazonas yra maždaug nuo 4,465 kΩ iki 4,935 kΩ.±1 % dalies normalus diapazonas yra maždaug nuo 4,653 kΩ iki 4,747 kΩ.Jei matuoklis rodo OL (atvira linija) arba vertę, gerokai už numatyto diapazono ribų, rezistorius gali būti pažeistas arba matavimo sąranka gali būti neteisinga.

Palyginti 4,7 kΩ vs 10 kΩ vs 47 kΩ rezistorius

Šios trys reikšmės dažnai naudojamos toms pačioms „užduotims“ (pvz., prisitraukimams, poslinkio takams ir skirstytuvams), tačiau jos veikia skirtingai, nes pasipriešinimas keičia srovę ir apkrovą.Žemiau esančioje lentelėje parodyti praktiniai elektros skirtumai ir kada paprastai pasirenkama kiekviena vertė.

Savybės	4,7 kΩ	10 kΩ	47 kΩ
Šiuo metu 5 V (I = V/R)	1,06 mA	0,50 mA	0,106 mA
Šiuo metu 12 val V	2,55 mA	1,20 mA	0,255 mA
Atsparumas santykis iki 4,7 kΩ	1×	2,13× didesnis	10× didesnis
Įtampos kritimas skersai rezistoriuje esant 1 mA	4,7 V	10 V	47 V
Galios išsklaidymas esant 5 V (P = V²/R)	5,32 mW	2,50 mW	0,53 mW
Galia išsisklaidymas esant 12 V	30,6 mW	14,4 mW	3,06 mW
RC laikas pastovus su 100 nF kondensatoriumi	0,47 ms	1,00 ms	4,70 ms
RC atjungimas dažnis su 100 nF (fc = 1/2πRC)	339 Hz	159 Hz	33,9 Hz
Dabartinė pokytis per 1 V padidėjimą	0,213 mA/V	0,100 mA/V	0,0213 mA/V
Išvestis impedanso įnašas dalikliu	Žemas	Vidutinis	Aukštas
Įkrovimo laikas iki 63 % su 100 nF	0,47 ms	1,00 ms	4,70 ms
Įkrovimo laikas iki ~99 % (≈5τ)	2,35 ms	5,00 ms	23,5 ms
Tipiškas ADC šaltinio impedanso efektas	Minimali klaida	Priimtinas klaida	Pastebimas galima klaida
Jautrumas į nuotėkio srovę (1 µA nuotėkio klaida)	0,47% klaida	1,0% klaida	4,7% klaida
Giminaitis signalo nusistojimo greitis	Greitai	Vidutinis	Lėtas

Išvada

4,7 kΩ rezistorius suteikia subalansuotą varžą, kuri gerai veikia daugelyje grandinių.Jo spalvų kodas rodo jo vertę ir tikslumą, o multimetro testas patvirtina, ar jis vis dar veikia tinkamai.Jis dažnai naudojamas palaikyti stabilius signalus, valdyti tranzistorių įėjimus ir sukurti fiksuotus įtampos lygius.Palyginti su mažesnėmis ar didesnėmis vertėmis, jis naudoja vidutinę srovę ir išlieka patikimas, todėl yra plačiai naudojamas.
