XC3042-100PC84C PLCC84 paketas, loginiai blokai ir našumas

XC3042-100PC84C yra klasikinis programuojamas loginis įrenginys iš gerai žinomos XC3000 šeimos.Tai suteikia jums lankstų būdą valdyti skaitmeninę logiką nepasikliaujant fiksuotų funkcijų lustais.Su maždaug 3000 naudojamų vartų ir 5 V veikimo, jis puikiai tinka senesnėms plokštėms ir ilgai veikiančioms sistemoms.Galite jį perprogramuoti įkeldami konfigūracijos duomenis įjungimo metu, todėl naujinimai yra daug lengvesni.Jo 84 kontaktų PLCC paketas išlaiko kompaktiškus plokščių išdėstymus ir siūlo daugybę įvesties / išvesties jungčių.Nuo pramoninių mašinų iki retro skaičiavimo projektų – šis įrenginys ir toliau palaiko patikimą techninės įrangos dizainą.Čia aiškiai pamatysite jo funkcijas, struktūrą ir naudojimą realiame pasaulyje.

Katalogas

XC3042-100PC84C apžvalga

The XC3042-100PC84C yra CMOS SRAM pagrįstas lauko programuojamų vartų masyvas, sukurtas konfigūruojamai skaitmeninei logikai įgyvendinti.Jis priklauso XC3000 šeimai ir tiekiamas 84 kontaktų PLCC pakuotėje.Įrenginys veikia su 5 voltų maitinimu ir įjungiant reikia konfigūracijos duomenų, kad būtų galima apibrėžti jo logines funkcijas.Jo vidinė struktūra palaiko programuojamus loginius blokus ir lanksčias įvesties ir išvesties jungtis valdymo, sąsajos ir duomenų tvarkymo užduotims atlikti.Šis komponentas dažniausiai naudojamas įterptosiose sistemose, pramoninėje įrangoje ir senose skaitmeninėse platformose, kurioms reikalinga pritaikoma aparatinės įrangos logika.Ieškote XC3042-100PC84C Susisiekite su mumis ir patikrinkite esamas atsargas, pristatymo laiką ir kainas.

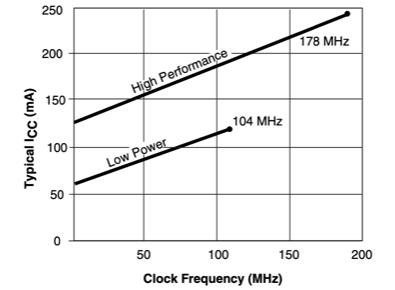

Tipiškas Icc ir dažnis, skirtas XC3042-100PC84C

Grafikas vaizduoja tipinę maitinimo srovę vertikalioje ašyje miliamperais pagal laikrodžio dažnį horizontalioje ašyje megahercais, rodydamas, kad srovė didėja didėjant veikimo dažniui.Nustatyti du darbo režimai, pažymėti mažos galios ir didelio našumo, kiekvienas vaizduojamas kylančia linija.Mažos galios režimas pasiekia maždaug 104 MHz, kai srovė yra beveik 120 mA, o didelio našumo režimas tęsiasi iki maždaug 178 MHz, kai srovė artėja prie 240 mA.Abiejų kreivių linijinė tendencija rodo proporcingą dinaminės srovės suvartojimo augimą, kai didėja perjungimo dažnis, atspindintis nuo dažnio priklausomas įrenginio galios charakteristikas.

XC3042-100PC84C CAD modelis

XC3042-100PC84C simbolis

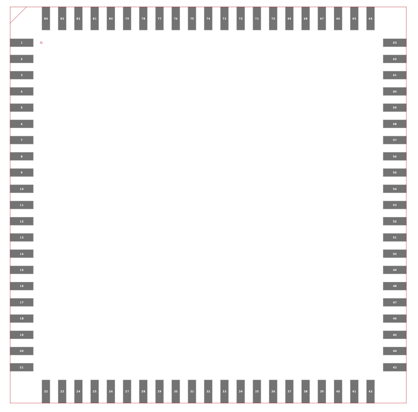

XC3042-100PC84C pėdsakas

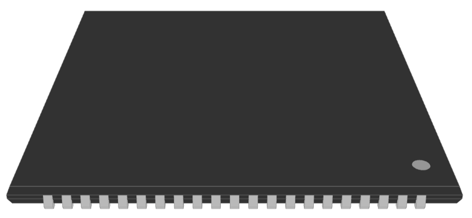

XC3042-100PC84C 3D modelis

XC3042-100PC84C savybės

Naudojama loginių vartų talpa

XC3042-100PC84C suteikia maždaug 3000 naudojamų loginių vartų skaitmeninėms grandinėms įgyvendinti.Ši talpa palaiko valdymo logiką, duomenų nukreipimą, būsenos mašinas ir aritmetines operacijas viename programuojamame įrenginyje.Integruojant kelias logines funkcijas į vieną komponentą, sumažėja atskirų fiksuotų loginių IC poreikis ir palaikomas kompaktiškas plokščių išdėstymas.

Konfigūruojama loginio bloko struktūra

Įrenginyje yra 144 konfigūruojami loginiai blokai, kurie sudaro jo programuojamos architektūros šerdį.Kiekvienas blokas gali būti išdėstytas taip, kad atliktų kombinuotas ir nuoseklias logines funkcijas.Ši struktūra leidžia dizaineriams apibrėžti tinkintą aparatinės įrangos elgesį pagal taikomųjų programų reikalavimus, kartu išlaikant nuspėjamą skaitmeninį veikimą.

Vartotojo įvesties ir išvesties ištekliai

XC3042-100PC84C turi 74 vartotojui prieinamus įvesties ir išvesties kaiščius.Šie kaiščiai leidžia tiesiogiai prisijungti prie išorinės atminties, procesorių, valdymo linijų ir ryšio sąsajų.Galimas I O skaičius palaiko lanksčią sistemos integraciją įterptosiose ir senose platformose.

Integruota mikroschemos atmintis

Įrenginio vidinėje struktūroje yra 30784 RAM bitai.Ši atmintis gali būti naudojama laikinai duomenų saugojimui, buferiui ir su logika susijusioms funkcijoms.Integruota RAM sumažina priklausomybę nuo išorinės atminties, kad būtų patenkinti nedideli saugojimo poreikiai.

Standartinis 5 voltų veikimo diapazonas

XC3042-100PC84C veikia maitinimo įtampos diapazone nuo 4,75 voltų iki 5,25 voltų.Šis diapazonas suderinamas su standartinėmis 5 voltų skaitmeninėmis sistemomis ir palaiko suderinamumą su TTL ir CMOS grandinėmis, paprastai naudojamomis nusistovėjusiose konstrukcijose.

Komercinis temperatūros diapazonas

Nurodytas darbinės temperatūros diapazonas yra nuo 0 laipsnių Celsijaus iki 85 laipsnių Celsijaus.Dėl to prietaisas tinka kontroliuojamoms patalpų komercinėms ir pramoninėms aplinkoms, kuriose palaikomos stabilios šilumos sąlygos.

84 PIN PLCC paketo formatas

Prietaisas tiekiamas 84 kontaktų plastikinio švino lustų laikiklio pakuotėje su J laidais.Šis paviršinio montavimo formatas palaiko saugų plokštės tvirtinimą ir efektyvų spausdintinės plokštės vietos panaudojimą vidutinio tankio maketuose.

SRAM pagrįsta perprogramuojama architektūra

XC3042-100PC84C naudoja SRAM pagrįstą konfigūravimo sistemą.Jo loginė konfigūracija įkeliama įjungiant iš išorinio šaltinio, todėl įrenginį galima perprogramuoti, kai reikia atnaujinti dizainą.Tai palaiko dizaino lankstumą nekeičiant aparatūros.

XC3000 šeimos architektūros suderinamumas

Įrenginys atitinka XC3000 FPGA šeimos architektūrą.Jis palaiko nusistovėjusius konfigūravimo metodus ir projektavimo metodus, naudojamus šioje produktų serijoje, todėl galima nuosekliai integruoti su susijusiais įrenginiais.

Greičio laipsnis -100 laiko klasifikacija

-100 greičio klasė apibrėžia įrenginio laiko našumo kategoriją.Tai rodo XC3000 šeimos perjungimo ir sklidimo charakteristikas, palaikydama stabilų ir nuspėjamą skaitmeninio signalo veikimą praktiškai.

XC3042-100PC84C techninės specifikacijos

Produkto atributas	Atributo vertė
Gamintojas	AMD Xilinx
Įtampa – maitinimas	4,75 V ~ 5,25 V
Iš viso RAM bitai	30784
Tiekėjo įrenginių paketas	84-PLCC (29,31 x 29,31)
Serija	XC3000
Pakuotė / Dėklas	84-LCC (J-Lead)
Paketas	Padėklas
Darbinė temperatūra	0°C ~ 85°C (TJ)
LAB/CLB skaičius	144
I/O skaičius	74
Vartų skaičius	3000
Montavimo tipas	Paviršinis montavimas
Bazinis gaminio numeris	XC3042
RoHs būsena	RoHS neatitinka
Drėgmės jautrumo lygis (MSL)	3 (168 valandos)
REACH būsena	REACH Neturi įtakos
ECCN	99 EAR
HTSUS	8542.39.0001

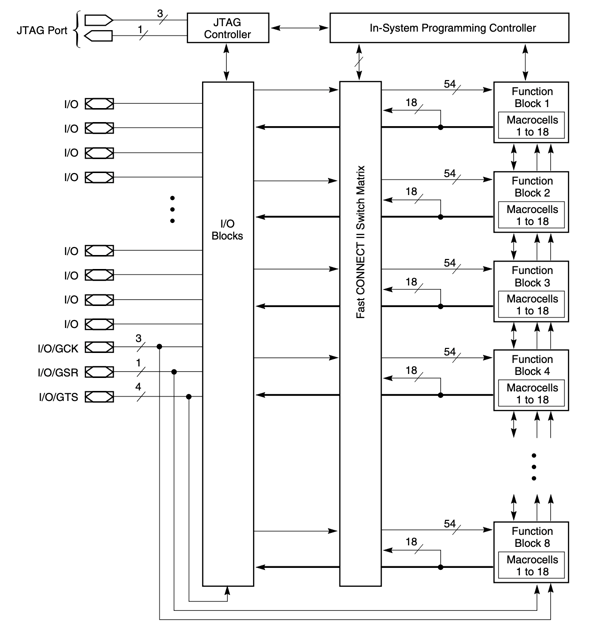

XC3042-100PC84C architektūra

Įrenginys, sudarytas iš aštuonių funkcinių blokų, kurių kiekviename yra po 18 makroelementų, jungia programuojamus loginius išteklius per centrinę FastCONNECT II komutatorių matricą, kuri valdo vidinį signalo nukreipimą.Kiekvienas funkcinis blokas sąveikauja su matrica, naudodamas 54 įvesties linijas ir 18 išvesties takų, palaikydamas nuspėjamus sujungimo vėlavimus, būdingus CPLD struktūroms.Įvesties / išvesties blokai, išdėstyti kairėje pusėje, užtikrina išorinį kontaktų ryšį ir integruoja visuotinius valdymo signalus, pažymėtus I O GCK, I O GSR ir I O GTS, skirtus laikrodžiui, nustatyti iš naujo ir trijų būsenų paskirstymui.JTAG valdiklis ir sistemos programavimo valdiklis rodomi viršuje, nurodantys ribinių nuskaitymo atitiktį ir perprogramuojamo konfigūravimo galimybę.Paryškinti signalo keliai rodo tiesiogines funkcinių blokų išėjimų jungtis į I O blokus, sumažinant pasirinktų išėjimų nukreipimo etapus.

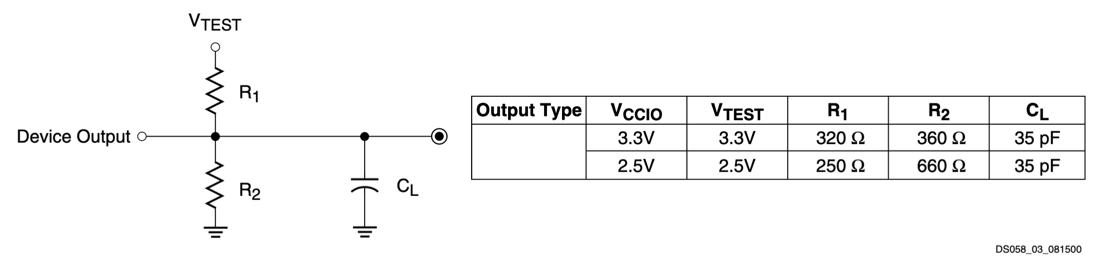

XC95144XL kintamosios srovės apkrovos grandinė

Bandomosios apkrovos konfigūracija sujungia įrenginio išvestį su varžiniu skirstytuvu, kurį sudaro R1, susietas su VTEST, ir R2, susietas su žeme, su talpine apkrova CL, prijungta nuo išvesties mazgo prie žemės.Grandinė modeliuoja išėjimo perjungimo sąlygas kintamosios srovės laiko matavimams, apibrėždama valdomą varžinę ir talpinę apkrovą.Lentelėje nurodytos dviejų veikimo lygių vertės, kai VCCIO ir VTEST nustatytas į 3,3 V, naudojant 320 omų R1 ir 360 omų R2, arba 2,5 V, naudojant 250 omų R1 ir 660 omų R2, o CL abiem atvejais išlieka 35 pF.Ši konfigūracija nustato standartizuotus apkrovos parametrus, kad būtų galima įvertinti išėjimo padidėjimo ir kritimo charakteristikas nustatytomis įtampos sąlygomis.

XC3042-100PC84C taikymas

Pasenusios įterptosios sistemos priežiūra

XC3042-100PC84C plačiai naudojamas įterptųjų sistemų, sukurtų ankstyvo programuojamos logikos pritaikymo metu, priežiūrai.Daugelis gamybos įrangos, prietaisų ir ryšio įrangos valdymo plokščių buvo suprojektuotos pagal XC3000 architektūrą.Kai šias sistemas reikia taisyti, įrenginys leidžia atkurti pradinę programuojamą logiką nekeičiant spausdintinės plokštės.Tai padeda išsaugoti sistemos elgseną, laiko ryšius ir signalų suderinamumą.

Pramoninės valdymo sistemos, pagrįstos XC3000 architektūra

Pramoninėse valdymo platformose, sukurtose su XC3000 serijos įrenginiais, XC3042-100PC84C valdo seką, signalų nukreipimą ir sąsajų koordinavimą tarp jutiklių ir pavarų.Jo 5 voltų veikimo diapazonas atitinka loginius lygius, naudojamus senesnėse automatikos sistemose.Įrenginys gali valdyti laiko valdymą, duomenų kelio valdymą ir diskrečią logikos pakeitimą programuojamoje aparatinėje įrangoje, todėl užtikrina stabilų veikimą ilgai veikiančioje gamybos aplinkoje.

Retro kompiuterijos ir techninės įrangos atkūrimo projektai

XC3042-100PC84C naudojamas retro skaičiavimo projektuose, kuriais siekiama išsaugoti arba atkurti ankstyvus programuojamus loginius dizainus.Tai leidžia atkurti išplėtimo plokštes, kūrimo plokštes ir sąsajos modulius, iš pradžių sukurtus naudojant XC3042 įrenginius.Palaikydamas tą pačią konfigūracijos struktūrą ir kaiščių išdėstymą, jis padeda išlaikyti autentišką aparatinės įrangos veikimą ir leidžia perprogramuoti, kai pasiekiami dizaino failai.

Mokomasis ankstyvosios FPGA architektūros tyrimas

Prietaisas yra mokymo platforma, skirta suprasti pirmosios kartos SRAM pagrindu sukurtas FPGA struktūras.Studentai gali išnagrinėti konfigūruojamus loginius blokus, vidinės atminties išteklius ir išorinius konfigūravimo metodus realiame aparatūros įrenginyje.Darbas su šia architektūra suteikia praktinių įžvalgų apie tai, kaip buvo organizuojamos ankstyvosios programuojamos logikos sistemos ir kaip skaitmeninės funkcijos buvo susietos su technine įranga.

Tiesioginis pakeitimas esamuose XC3042 įrenginiuose

XC3042-100PC84C veikia kaip pakaitalas sistemoms, kuriose jau naudojami XC3042 serijos komponentai.Jis palaiko tą patį paketo formatą, įtampos diapazoną ir architektūrinę struktūrą, leidžiančią remontuoti arba atnaujinti senstančią įrangą.Šis metodas prailgina senų sistemų tarnavimo laiką, nereikalaujant perdaryti ar konvertuoti į naujesnes programuojamas platformas.

Įrenginio dalių žymėjimas XC3042-100PC84C

Pakuotės iliustracijoje pateikiamas TQ144 įrenginio vaizdas iš viršaus su paženklintais dalių žymėjimo laukais, apibrėžiančiais užsakymo informaciją.Įrenginio tipas rodomas kaip XC95xxxXL, nurodantis šeimos pavadinimą, o pakuotės kodas TQ144 identifikuoja 144 kontaktų ploną keturkampį paketą.Greičio laipsnis pažymėtas kaip 7C, kur skaitinė reikšmė reiškia laiko našumą, o raidė nurodo komercinį darbinės temperatūros diapazoną.Atskira horizontali linija rodoma kaip nesusijusi su įrenginio dalies numeriu, skirianti atsekamumo arba partijos informaciją nuo užsakymo identifikatorių.1 smeigtuko vieta viename kampe pažymėta apskritu indikatoriumi, kad būtų nustatyta pakuotės orientacija.

XC3042-100PC84C Privalumai ir trūkumai

Privalumai

• SRAM pagrįsta struktūra leidžia perprogramuoti logiką, kai reikia pakeisti dizainą

• Sukurta XC3000 architektūra palaiko stabilų veikimą ilgalaikėse senose sistemose

• 5 voltų maitinimo diapazonas atitinka senesnius TTL ir CMOS loginius lygius

• Vidutinis vartų skaičius tinka mažoms ir vidutinėms skaitmeninio valdymo užduotims

• Paprastai integruotas į ankstesnes įterptas ir pramonines platformas

• 84 kontaktų PLCC paketas palaiko kompaktiškus paviršinio montavimo plokščių išdėstymus

Trūkumai

• 5 voltų veikimas neatitinka šiuolaikinių žemos įtampos skaitmeninių sistemų

• Loginis pajėgumas yra ribotas, palyginti su dabartinės kartos FPGA įrenginiais

• Energijos suvartojimas yra didesnis nei naujesnėse žemos įtampos programuojamų loginių šeimų

• Trūksta įterptųjų daugiklių ir tam skirtų signalų apdorojimo išteklių

• Neapima pažangaus laikrodžio valdymo ar didelės spartos sąsajos funkcijų

• Kūrimo įrankių suderinamumas yra apribotas šiuolaikinėse FPGA projektavimo aplinkose

XC3042-100PC84C alternatyvos

Dalies numeris	Gamintojas	Pagrindinės savybės	Naudokite atvejį / pastabas
XC3042-100PQ100C	AMD	XC3000 šeimos FPGA su maždaug 3000 sistemos vartų ir 144 konfigūruojamais loginiais blokais.Veikia iš 5 V maitinimo ir palaiko ant paviršiaus montuojamą pakuotę.	Naudojamas senose programuojamose logikos konstrukcijose, sąsajos valdyme ir vidutinio tankio skaitmeninėse programose.
XC3042-125PQ100C	AMD	Panašus XC3042 įrenginys su alternatyviu greičio laipsniu.Suteikia konfigūruojamus loginius išteklius ir lanksčius įvesties/išvesties PQFP pakete.	Tinka skaitmeninėms valdymo ir ryšio grandinėms, kuriose laiko reikalavimai yra nedideli.
XC3030L-8VQ64C	AMD	Mažos galios FPGA iš XC3000L serijos su konfigūruojamais loginiais blokais ir kompaktiška pakuotės konstrukcija.Sukurtas mažesniam energijos suvartojimui.	Tinka energijai jautrioms įterptinėms sistemoms ir plataus vartojimo elektronikos gaminiams.
XC3030L-8VQ64I	AMD	Pramoninio lygio mažos galios FPGA su išplėstu temperatūros diapazonu ir lanksčiais programuojamais loginiais ištekliais.	Naudojamas pramoniniam valdymui ir įterptosiose sistemose, kurioms reikalingas patikimas veikimas atšiauresnėje aplinkoje.
