MPC8548EVUAUJ blokinės schemos ir našumo galimybių supratimas

MPC8548EVUAUJ sukurtas taip, kad būtų galima greitai ir stabiliai perkelti duomenis tinklo sistemose.Jį rasite maršrutizatoriuose, jungikliuose, šliuzuose ir kitoje ryšio įrangoje, kuriai reikalingas patikimas našumas visą parą.Jis veikia su 32 bitų „PowerPC e500“ branduoliu ir gali pasiekti iki 1,333 GHz greitį, suteikdamas tvirtą apdorojimo galią paketams tvarkyti ir sistemai valdyti.Su integruotais Gigabit Ethernet prievadais, atminties valdymu ir saugos funkcijomis jis išlaiko daugybę pagrindinių funkcijų viename luste.Tai reiškia mažiau išorinių dalių ir švaresnį plokštės išdėstymą.Taip pat gaunate techninės įrangos šifravimo palaikymą, kuris padeda valdyti saugų duomenų srautą nesulėtinant veiksmų.Šiame vadove aiškiai ir paprastai paaiškinamos jo funkcijos, techninės detalės, programos ir bendra nauda.

Katalogas

MPC8548EVUAUJ Apžvalga

The MPC8548EVUAUJ yra 32 bitų integruotas mikroprocesorius, sukurtas ant PowerPC e500 branduolio ir skirtas tinklo ir ryšių sistemoms.Jis palaiko didelį laikrodžio greitį ir integruoja atminties valdymą, Gigabit Ethernet sąsajas, PCI ryšį ir nuosekliojo ryšio prievadus viename luste.Įrenginys valdo duomenų nukreipimą, paketų tvarkymą ir sistemos valdymą maršrutizatoriuose, jungikliuose, bevielėse bazinėse stotyse ir pramoniniuose šliuzuose.Lusto saugumo pagreitis palaiko šifruotą duomenų perdavimą, o talpyklos atmintis pagerina apdorojimo efektyvumą.Jo kompaktiškas paketas tinka tankiam plokščių išdėstymui ir ilgalaikiam veikimui.Ieškau MPC8548EVUAUJ.Susisiekite su mumis norėdami sužinoti esamas atsargas, pristatymo laiką ir kainas.

MPC8548EVUAUJ savybės

Vieno branduolio 32 bitų „PowerPC e500“ architektūra

MPC8548EVUAUJ naudoja 32 bitų „PowerPC e500“ šerdį, skirtą įterptoms tinklo ir komunikacijos platformoms.Jis vykdo valdymo logiką, duomenų nukreipimą ir protokolų tvarkymą viename apdorojimo bloke.Architektūra palaiko efektyvų instrukcijų srautą ir nuspėjamą sistemos elgesį, o tai padeda išlaikyti stabilų nuolat veikiančių įrenginių našumą.Jo struktūra leidžia procesoriui valdyti operacines sistemas ir tinklo krūvas nereikalaujant papildomų apdorojimo branduolių.

Veikimo greitis iki 1,333 GHz

Šis procesorius veikia iki 1,333 GHz dažniais.Didesnis laikrodžio greitis palaiko greitesnį duomenų tvarkymą ir sumažina apdorojimo delsą paketų sistemose.Tai leidžia sklandžiau valdyti maršrutizatorių, šliuzų ir perjungimo įrangos srautą, kai reikalingas pastovus pralaidumas.Apibrėžtas veikimo diapazonas leidžia dizaineriams suderinti našumą ir energijos suvartojimą pagal sistemos poreikius.

Integruotas signalų apdorojimo variklis

Integruotas signalų apdorojimo variklis palaiko aritmetines operacijas, naudojamas ryšių ir duomenų apdorojimo užduotims atlikti.Tai pagerina programų, kurios apima filtravimą, kodavimą ir realiojo laiko duomenų tvarkymą, našumą.Integruodamas šią galimybę į lustą, įrenginys sumažina išorinių signalų apdorojimo komponentų poreikį ir padeda išlaikyti kompaktišką sistemos dizainą.

Integruotas saugos variklis

Integruotas saugos variklis teikia aparatinės įrangos palaikymą šifravimo ir iššifravimo funkcijoms.Jame taip pat yra atsitiktinių skaičių generatorius, naudojamas saugiam raktų kūrimui ir apsaugotoms komunikacijos sesijoms.Ši funkcija leidžia tinklo įrangai apdoroti šifruotą srautą tiesiogiai procesoriuje, pagerindama duomenų apsaugą ir išlaikant nuoseklų sistemos veikimą.

Quad 10 100 1000 Mbps Ethernet sąsajos

Įrenginyje integruoti keturi Ethernet valdikliai, palaikantys 10 Mbps, 100 Mbps ir 1000 Mbps duomenų perdavimo spartą.Šios sąsajos leidžia tiesiogiai prisijungti prie kelių tinklo prievadų be išorinių valdiklių.Integruotas Ethernet palaikymas supaprastina plokštės išdėstymą ir sumažina komponentų skaičių, tuo pačiu leidžiant kelių prievadų ryšį vienoje procesoriaus platformoje.

DDR DDR2 ir SDRAM atminties valdiklis

Mikroschemos atminties valdiklis palaiko DDR, DDR2 ir SDRAM atminties tipus.Šis suderinamumas leidžia lanksčiai pasirinkti atmintį pagal talpos ir greičio reikalavimus.Tiesioginė atminties integracija pagerina duomenų perdavimo tarp procesoriaus ir išorinių atminties įrenginių efektyvumą, palaikydama stabilų sistemos veikimą esant nuolatiniam darbo krūviui.

Integruotos periferinės sąsajos

MPC8548EVUAUJ turi DUART, I2C, PCI ir RapidIO sąsajas, skirtas bendrauti su išoriniais įrenginiais.Šios sąsajos palaiko sistemos išplėtimą, saugojimo ryšį ir didelės spartos duomenų mainus tarp komponentų.Jų integracija sumažina atskirų sąsajos valdiklių poreikį ir palaiko organizuotą plokštės lygio ryšį.

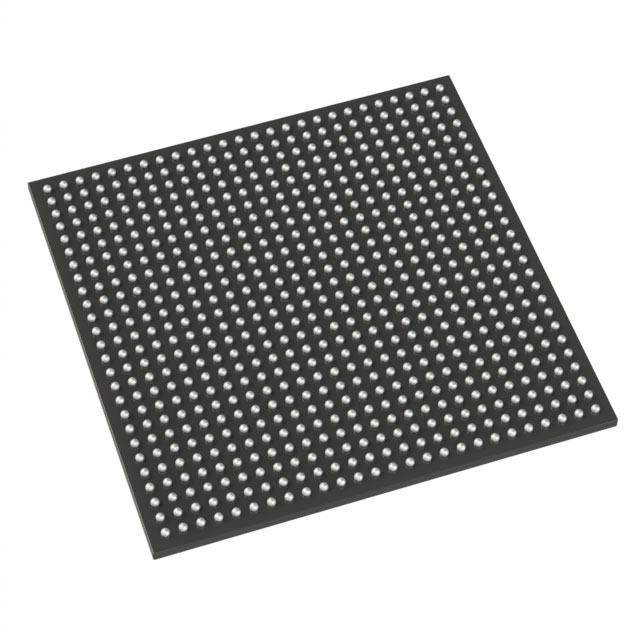

783 kontaktų FCBGA paviršinio tvirtinimo paketas

Procesorius yra 783 rutulinių atverčiamų lustų rutulinio tinklelio pakete, kurio matmenys yra maždaug 29 x 29 mm.Šis paviršiaus montavimo formatas palaiko kompaktišką plokštės išdėstymą ir stabilų elektrinį kontaktą keliose jungtyse.Paketo dizainas tinka didelio tankio išdėstymams, naudojamiems tinkle ir įterptojoje ryšio įrangoje.

Darbinės temperatūros diapazonas nuo 0 C iki 105 C

Nurodytas darbinės temperatūros diapazonas yra nuo 0 C iki 105 C. Šis diapazonas leidžia patikimai veikti kontroliuojamoje pramonės ir ryšių aplinkoje.Jis palaiko sistemas, kuriose gali padidėti vidinė temperatūra ilgo veikimo metu.

I O įtampos palaikymas 1,8 V 2,5 V ir 3,3 V

Įrenginys palaiko 1,8 V, 2,5 V ir 3,3 V įvesties ir išvesties įtampos lygius. Daugiapakopis įtampos suderinamumas leidžia prijungti daugybę periferinių komponentų.Šis lankstumas supaprastina sistemos integravimą pagal skirtingus loginius standartus.

MPC8548EVUAUJ Techninės specifikacijos

Produkto atributas	Atributo vertė
Gamintojas	NXP puslaidininkiai
Įtampa - I/O	1,8 V, 2,5 V, 3,3 V
Tiekėjo įrenginių paketas	783-FCBGA (29 x 29)
Greitis	1,333 GHz
Serija	MPC85xx
Apsaugos funkcijos	Kriptografija, atsitiktinių skaičių generatorius
RAM valdikliai	DDR, DDR2, SDRAM
Pakuotė / Dėklas	783-BBGA, FCBGA
Paketas	Padėklas
Darbinė temperatūra	0°C ~ 105°C (TA)
Šerdžių skaičius / magistralės plotis	1 branduolio, 32 bitų
Montavimo tipas	Paviršinis montavimas
Ethernet	10/100/1000 Mbps (4)
Pagrindinis procesorius	PowerPC e500
Bendrieji procesoriai / DSP	Signalų apdorojimas;SPE, saugumas;SEC
Bazinis gaminio numeris	MPC85

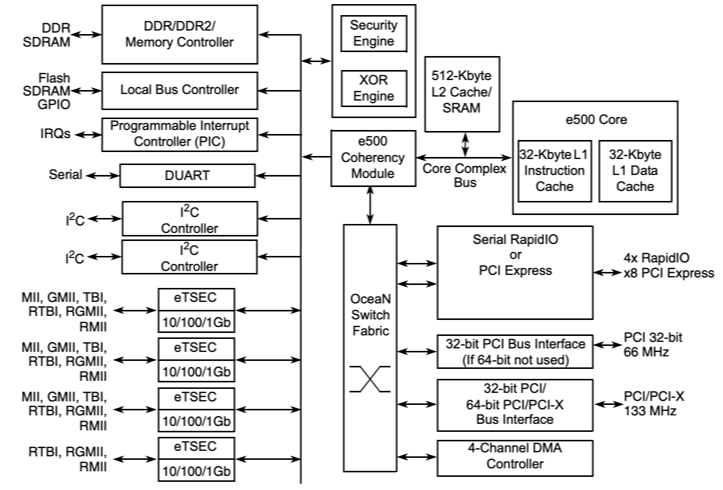

MPC8548EVUAUJ įrenginio blokinė schema

Integruota aplink PowerPC e500 branduolį, architektūra sujungia 32 Kbyte L1 instrukcijas ir 32 Kbyte L1 duomenų talpyklas su 512 Kbyte L2 talpykla, sujungta per pagrindinę kompleksinę magistralę.DDR ir DDR2 atminties valdiklis jungiasi su išorine SDRAM, o vietinis magistralės valdiklis palaiko „flash“, SRAM ir GPIO ryšius.Keturi patobulinti trijų greičių Ethernet valdikliai užtikrina 10, 100 ir 1000 Mbps veikimą per standartines MII ir RGMII sąsajas.Didelės spartos ryšį užtikrina Serial RapidIO arba PCI Express, kartu su 32 bitų PCI ir 64 bitų PCI X sąsajomis.Apsaugos variklis su kriptografiniu pagreitinimu ir atsitiktinių skaičių generavimu veikia kartu su XOR varikliu ir keturių kanalų DMA valdikliu.Vidinį duomenų judėjimą tarp posistemių valdo vandenyno jungiklis, susiejantis apdorojimą, atmintį, tinklą ir periferines sąsajas vienoje sistemoje lusto išdėstymu.

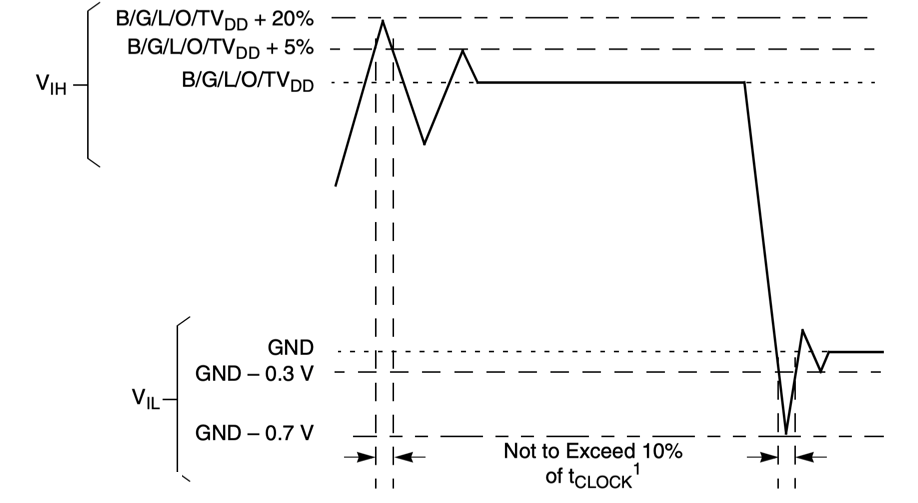

MPC8548EVUAUJ viršijimas

Įtampos bangos formos ribos apibrėžia leistinus viršijimo ir nukrypimo lygius įrenginio sąsajose, palyginti su susijusiais maitinimo bėgiais.Aukšto lygio įvesties slenksčiai nurodomi B G L O TVDD, o laikinas viršijimas leidžiamas iki TVDD plius 20 procentų ir TVDD plius 5 procentai, kaip nurodyta punktyrinėmis ribinėmis linijomis.Žemo lygio ribos yra susijusios su įžeminimu, nurodant žemesnes ribas iki minus 0,3 V ir minus 0,7 V. Laikinieji poslinkiai už pastovios būsenos diapazono yra apriboti iki 10 proc. taikomo laikrodžio laikotarpio, o laikrodžio nuoroda nustatoma pagal sąsajos tipą, pvz., DDR, PCI, I2C, JTAG arba Ethernet.Diagrama nustato elektrinio įtempio ribas, kad būtų užtikrintas signalo vientisumas ir sąsajos veikimo sąlygų laikymasis.

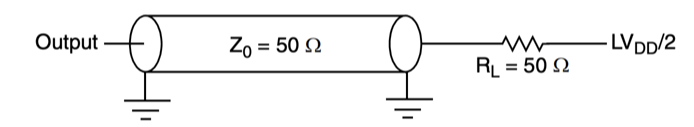

AC bandymo apkrova MPC8548EVUAUJ

Išvesties testavimo konfigūracija apibrėžia kontroliuojamą varžos aplinką eTSEC sąsajos kintamajai apibūdinimui.Išvesties mazgas valdo perdavimo liniją, sumodeliuotą su būdinga 50 omų varža, kurią baigia 50 omų apkrovos rezistorius, prijungtas prie LVDD, padalytas iš dviejų.Įžeminimo nuorodos rodomos abiejuose perdavimo kelio galuose, kad atspindėtų subalansuotą matavimo sąranką.Šis susitarimas nustato apibrėžtas apkrovos ir poslinkio sąlygas, skirtas įvertinti signalo laiką ir įtampos elgesį standartizuotomis kintamosios srovės bandymo sąlygomis.

MPC8548EVUAUJ programos

Įmonės ir vežėjo lygio tinklo maršruto parinktuvai

MPC8548EVUAUJ naudojamas įmonių ir operatoriaus lygio maršrutizatoriuose, kurie tvarko nuolatinį paketų srautą keliuose tinklo prievaduose.Jo „PowerPC e500“ branduolys realiu laiku apdoroja maršruto lenteles, persiuntimo sprendimus ir protokolų krūvas.Integruotos keturių gigabitų eterneto sąsajos leidžia tiesiogiai prisijungti prie kelių tinklo jungčių, sumažindamos išorinius plokštės komponentus.Turėdamas integruotą atminties valdymą ir aparatinės įrangos saugos palaikymą, procesorius palaiko stabilų pralaidumą valdydamas užšifruotus duomenų srautus vietiniuose ir plačiuose tinkluose.

Tinklo jungikliai ir kelių prievadų šliuzai

Valdomuose komutatoriuose ir tinklo šliuzuose įrenginys koordinuoja duomenų srautą tarp prijungtų sistemų.Jis tvarko kadrų patikrinimą, buferį ir srauto paskirstymą, kartu palaikydamas pastovų ryšį tarp prievadų.Integruotos PCI ir RapidIO sąsajos palaiko plėtrą ir greitą sujungimą modulinėse sistemose.Ši sąranka leidžia kompaktiškoms perjungimo platformoms valdyti struktūrizuotus duomenų mainus nepasikliaujant keliais atskirais valdikliais.

Telekomunikacijų infrastruktūros įranga

Telekomunikacijų platformos, tokios kaip prieigos įrenginiai ir perdavimo sistemos, naudoja MPC8548EVUAUJ centralizuotam valdymui ir duomenų valdymui.Procesorius palaiko pastovų duomenų judėjimą tarp ryšio sąsajų, tuo pačiu prižiūrėdamas sistemos užduotis ir stebėjimo funkcijas.Jo apibrėžtas darbinės temperatūros diapazonas palaiko naudojimą įrangoje, kuri nuolat veikia kontroliuojamuose tinklo įrenginiuose.

Saugus tinklas ir VPN įrenginiai

Saugūs šliuzai ir VPN įrenginiai priklauso nuo procesoriaus, kad valdytų šifruotą srautą ir seanso valdymą.Integruotas saugos variklis atlieka šifravimą ir iššifravimą tiesiogiai mikroschemoje, palaikydamas apsaugotus ryšio kanalus.Tai leidžia saugiai užmegzti nuotolinius ryšius ir keistis duomenimis be papildomų saugos procesorių, o tai padeda išlaikyti kompaktišką sistemos architektūrą.

Pramoninės įterptosios valdymo sistemos

Pramoniniai valdymo blokai naudoja MPC8548EVUAUJ tinklo prijungtiems įrenginiams prižiūrėti ir ryšiui tarp posistemių koordinuoti.Jis valdo duomenų rinkimą, būsenos ataskaitas ir valdymo signalizaciją struktūrinėse automatizavimo platformose.Procesorius palaiko patikimą veikimą ilgų ciklų metu, todėl tinka įterptinėms sistemoms, kurios veikia visą dieną.

Didelio našumo įterptosios skaičiavimo platformos

Įterptosios skaičiavimo plokštės naudoja šį procesorių operacinėms sistemoms ir ryšio paslaugoms paleisti viename integruotame įrenginyje.Jis tvarko prieigą prie atminties, periferinį valdymą ir duomenų apdorojimą sistemose, kurioms reikalingas pastovus veikimas.Integruotos sąsajos supaprastina plokštės dizainą ir palaiko keičiamo dydžio skaičiavimo modulius.

Saugios komunikacijos sistemos

Saugaus ryšio įrangoje yra integruotas MPC8548EVUAUJ, kad būtų galima valdyti kontroliuojamą duomenų mainus laidiniuose tinkluose.Procesorius palaiko apsaugotą pranešimų tvarkymą, saugaus rakto operacijas ir protokolo priežiūrą.Kombinuotas apdorojimas, tinklo ir saugos funkcijos leidžia struktūriškai kurti komunikacijos platformas, orientuotas į apsaugotą duomenų perdavimą.

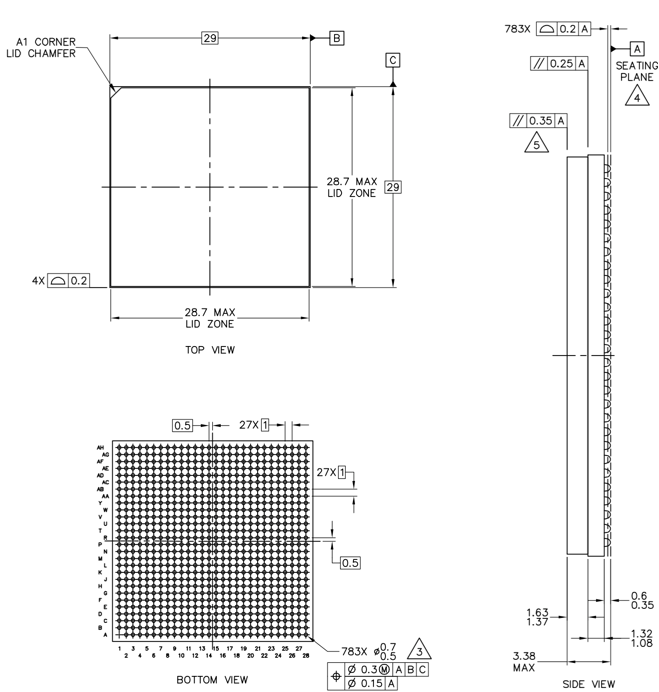

MPC8548EVUAUJ kontūriniai matmenys

Pakuotės kontūro brėžiniuose apibrėžiami mechaniniai matmenys ir rutulio išdėstymas 783 švino FC CBGA ir FC PBGA versijoms su visu dangčiu.Viršutiniame vaizde nurodomi didžiausi 28,7 x 28,7 mm dangčio zonos matmenys ir nurodomas A1 kampo nuožulnus orientacijai.Apatiniame vaizde rodomas 27 x 27 rutulinių tinklelių masyvas, kuriame iš viso yra 783 litavimo rutuliai su 0,8 mm žingsniu, įskaitant pažymėtas eilučių ir stulpelių koordinates, kad būtų galima identifikuoti kaiščius.Šoniniame vaizde pateikiamos bendros aukščio ribos iki 3,38 mm ir sėdimosios plokštumos atskaitos, taip pat tolerancijos plokštumai ir profilio valdymui.Matmenų išnašos ir geometrinės tolerancijos nustato fizinius PCB ploto projektavimo ir surinkimo išlygiavimo apribojimus.

MPC8548EVUAUJ Privalumai ir trūkumai

Privalumai

• Veikia iki 1,333 GHz, palaikydamas pastovų duomenų apdorojimą tinklo sistemose

• Integruotos keturios Gigabit Ethernet sąsajos, todėl sumažėja išorinių tinklo valdiklių poreikis

• Apima lusto kriptografinį pagreitį ir atsitiktinių skaičių generatorių saugiam duomenų tvarkymui

• Palaiko DDR, DDR2 ir SDRAM atmintį, leidžiančią lanksčiai pasirinkti atmintį

• Suteikia RapidIO ir PCI sąsajas struktūrizuotam sistemos išplėtimui

• Skirta veikti nuo 0 C iki 105 C, tinka kontroliuojamai pramoninei aplinkai

• Aukštas integravimo lygis sumažina bendrą komponentų skaičių ir supaprastina plokštės išdėstymą

Trūkumai

• Vieno branduolio dizainas gali apriboti našumą labai lygiagrečiose programinės įrangos aplinkose

• Neapima integruoto grafikos palaikymo

• Trūksta įmontuotų SATA ir USB sąsajų

• 783 kontaktų FCBGA paketui reikalingas tikslus PCB išdėstymas ir kontroliuojamas surinkimas

• PowerPC architektūra gali pasiūlyti siauresnį programinės įrangos palaikymą, palyginti su naujesnėmis procesorių šeimomis

• Kuriant ilgalaikius sistemos projektus, reikėtų peržiūrėti gyvavimo ciklo planavimą

MPC8548EVUAUJ Alternatyvos

Dalies numeris	Gamintojas	Pagrindinės savybės	Naudokite atvejį / pastabas
MPC8548EVTAUJD	NXP USA Inc.	PowerPC e500 pagrindinis procesorius, veikiantis iki 1,33 GHz su integruotu DDR atminties valdikliu ir keliomis Gigabit Ethernet sąsajomis.Sukurtas dideliam duomenų pralaidumui ir tinklo apdorojimui.	Naudojamas įmonės tinklo įrangoje, telekomunikacijų infrastruktūroje ir įterptosiose sistemose, kurioms reikalingas stiprus ryšio našumas.
MPC8548EVTAUJC557	Freescale puslaidininkis	Didelio našumo PowerPC procesorius su DDR/DDR2 atminties palaikymu ir pažangiomis ryšio sąsajomis.Palaiko pramoninės temperatūros diapazoną nuo –40 °C iki 85 °C.	Tinka pramoniniams tinklams, automatikos valdikliams ir ryšio vartams, veikiantiems ilgesnės temperatūros aplinkoje.
MPC8548EVTAUJC	NXP USA Inc.	PowerPC e500 branduolys su integruotu atminties valdikliu ir didelės spartos ryšio sąsajomis.Sukurtas stabiliam veikimui nuo 0 °C iki 70 °C.	Dažniausiai naudojamas komerciniuose tinklo įrenginiuose, duomenų nukreipimo sistemose ir įterptosiose skaičiavimo platformose.
MPC8548EVUAQG	NXP USA Inc.	„PowerPC“ procesorius su integruotu eterneto ir atminties palaikymu, optimizuotas įterptoms komunikacijos užduotims.Pramoninės temperatūros galimybė.	Idealiai tinka pramoniniams šliuzams, tinklo procesoriams ir didelio patikimumo ryšio įrangai.

Apie NXP puslaidininkius

NXP Semiconductors N.V. yra pasaulinė puslaidininkių įmonė, kurios būstinė yra Eindhovene, Nyderlanduose.Ji buvo įkurta 2006 m. po įmonės restruktūrizavimo ir nuo tada išaugo į pagrindinį mišrių signalų ir įterptųjų apdorojimo sprendimų tiekėją.Bendrovė valdo projektavimo ir tyrimų centrus keliuose regionuose ir aptarnauja automobilių, pramonės, ryšių infrastruktūros ir mobiliojo ryšio rinkas.Jo produktų portfelį sudaro mikrovaldikliai, taikomųjų programų procesoriai, saugūs identifikavimo įrenginiai, analoginiai komponentai ir jungiamumo sprendimai.NXP daugiausia dėmesio skiria saugioms jungtims ir patikimoms elektroninėms valdymo sistemoms, naudojamoms transportavimui, tinklų kūrimui ir įterptosiose platformose.

Išvada

MPC8548EVUAUJ sujungia apdorojimą, tinklų kūrimą ir saugumą vienoje kompaktiškoje lustoje.Gaunate 32 bitų PowerPC branduolį, veikiantį dideliu greičiu, kartu su keturiais Gigabit Ethernet prievadais ir lanksčiu atminties palaikymu.Jo integruotas saugos variklis padeda valdyti užšifruotus duomenis tiesiogiai procesoriuje, todėl ryšys palaikomas pastovus ir apsaugotas.Palaikydamas PCI, RapidIO ir kelis įtampos lygius, jis tinka daugeliui ryšio ir valdymo sistemų.783 kontaktų FCBGA paketas leidžia išdėstyti plokštes tankiai, tuo pačiu dirbant su dideliu darbo krūviu.Jei jums reikia patikimo duomenų nukreipimo ir sistemos valdymo viename įrenginyje, šis procesorius suteikia jums subalansuotą našumo ir integracijos derinį.
