LM324 COLARATOR: Programos, PINOUT ir CIRCUITS VYKDYMAI

Šis vadovas tyrinėja integruotą LM324 grandinę (IC) - universalų lustą, kuriame yra keturi eksploataciniai stiprintuvai.Žinomas dėl mažos energijos suvartojimo, „LM324“ siūlo puikų stabilumą ir pralaidumą, efektyviai veikia su tiekimo įtampomis nuo 3,0 V iki 32 V. Jo žema ramybė, palyginti su konkurentais, tokiais kaip MC174, todėl jis idealiai tinka efektyviai energijai.LM324 gebėjimas sutvarkyti įvesties diapazonus iki neigiamos tiekimo įtampos supaprastina grandinės projektą, pašalinant poreikį papildomai pakloti.Tai gali paskatinti rezultatus į neigiamą tiekimo bėgį, todėl jis yra naudingas įvairiuose elektroniniuose projektuose.Šis vadovas pabrėžia jo savybes, tokias kaip jo, kaip palyginamojo, vaidmuo ir tiriamas jo naudojimas pažengusiose elektroninėse sistemose.

Katalogas

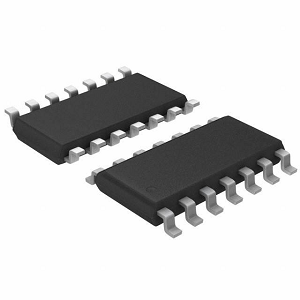

Kas yra LM324 palyginimas?

Komponentas yra elektroninių grandinių komponentas, skirtas palyginti du įtampos lygius, paprastai vadinamus V1 ir V2.Jo veikimas yra paprastas: Kai V1 yra didesnis nei V2, išvestis yra lygi nuliui, tačiau kai V2 viršija V1, išėjimas pereina į apibrėžtą teigiamą įtampą. LM324 Operacinis stiprintuvas dažnai naudojamas kaip lygintuvas dėl savo universalumo ir efektyvaus dizaino.Jame yra tokie elementai kaip jutiklio įtampa, etaloninė įtampa, tiekimo įtampa (VCC), žemės ir išvesties gnybtai, todėl tai yra patikimas ir praktiškas pasirinkimas įvairioms programoms.LM324 gebėjimas atlikti tikslius įtampos palyginimus leidžia jam atlikti vaidmenį tokiose užduotyse kaip nulio keitimo aptikimas ir impulsų pločio moduliacija.Šios funkcijos yra puikios sistemose, kuriose būtina tiksli įtampos diferenciacija, todėl LM324 lygintuvas tampa svarbiu šiuolaikinių elektroninių dizainų įrankiu.

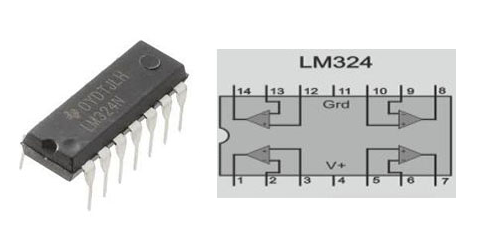

LM324 palyginamojo PIN konfigūracija

Nr.	PIN vardas	Funkcija
1	1 išėjimas	Pirmojo lygintuvo išvestis
2	1 įvestis apverstas	Pirmojo lygintuvo įvestis apverstas
3	Neapverčiamas įvestis 1	Pirmojo lygintuvo neinverzinis įvestis
4	V+	Tiekimo įtampa 5 V.
5	Neapverčiamas įvestis 2	Antrojo palyginimo neįvertinantis įvestis
6	2 įvestis	Antrojo palyginimo įvestis
7	2 išėjimas	Antrojo palyginimo išėjimas
8	3 išėjimas	Trečiojo lygintuvo išvestis
9	3 įvestis	Trečiojo palyginimo įvestis apverstas
10	3 inverto įvestis 3	Trečiojo lygintuvo neinverzinis įvestis
11	GND	Žemė
12	Neapverčiamas įvestis 4	Ketvirtojo palyginamojo neįklijavimo įvestis
13	4 įvestis	Ketvirtojo palyginimo įvestis apverstas
14	Išėjimas 4	Ketvirtojo lygintuvo išvestis

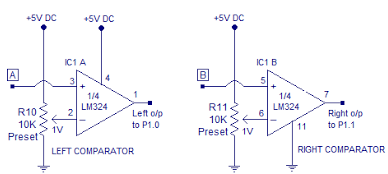

Grandinės dizainas su LM324 palyginamuoju

Įtampos lyginamosios grandinės su LM324 veikimo stiprintuvo projektavimas, reikalaujant atidžiai įvertinti jo komponentus ir konfigūraciją.Paprastai stabilioms atskaitos įtampoms sukurti naudojami du 10K omų rezistoriai, užtikrinantys tikslius ir patikimus skaitmeninius išėjimus.A ir B įvesties, gautos iš linijos jutiklio grandinės išvesties, yra puikūs palaikant jautrumą keičiant įvesties sąlygas.Rezistoriai padeda stabilizuoti etaloninę įtampą, leisdami palyginamojo funkcijai nuosekliai funkcionuoti, net ir turint svyruojančius įvesties signalus.

Šioje sąrankoje A ir B mazgai jungiasi prie LM324 neįklijuojamų įėjimų.Šis neinverzinės konfigūracijos konfigūracija sustiprina tik teigiamą įtampos skirtumą tarp įvesties, o tai idealiai tinka programoms, kurioms reikalingas tikslus ir atskiras skaitmeninis signalas.Kiekvienam LM324 palyginėjui reikia tikslių įvesties jungčių, kad būtų pasiektas optimalus našumas.Išėjimo signalai iš LM324 lygintuvo yra susieti su mikrovaldiklių prievadais, leidžiančiais sklandžiai ryšiai tarp lygintuvo ir mikrovaldiklio.Tinkamas šių jungčių žemėlapis užtikrina efektyvų duomenų apdorojimą ir sklandų sistemos veikimą.Atidžiai nukreipdamas išėjimus, mikrovaldiklis gali tiksliai priimti loginius sprendimus, palengvindamas patikimas ir gerai sureguliuotas operacijas įvairiose praktinėse programose.

Kaip veikia LM324 lygintuvas?

LM324 palyginamosios funkcijos naudoja tris savo vidaus veikimo stiprintuvus, dirbant kartu su komponentais, tokiais kaip rezistoriai ir kondensatoriai, kad sukurtų reaguojančią sistemą.Jo veikimas pagrįstas įtampos palyginimais jo įvesties gnybtuose.Kai įtampa, esanti nenugalimo gnybte, yra mažesnė už įtampą, esančią apversto gnybte, išėjimas pereina į žemą būseną ir rodo, kad nėra srovės srauto.Kita vertus, kai neverčiojančio gnybto įtampa viršija apversto gnybto, išėjimas pasislenka į aukštą būseną.Šis elgesys yra naudingas tokiose programose kaip signalo apdorojimas, kai norint nustatyti skirtingas logines būsenas ar sąlygas, reikia aptikti ir reaguoti į įtampos pokyčius.„LM324“ pranašumas yra jo įmontuotas vidinis rezistorių tinklas, kuris supaprastina grandinės dizainą, pašalinant išorinių rezistorių poreikį valdyti maitinimo šaltinį.Ši funkcija sumažina grandinės sudėtingumą, todėl LM324 yra patogus pasirinkimas, siekiantis supaprastinti PCB dizainą.Užtikrindamas nuoseklų našumą, tuo pačiu sumažinant projektavimo iššūkius, LM324 palyginimas pasirodo esąs universalus ir efektyvus įvairių programų komponentas.

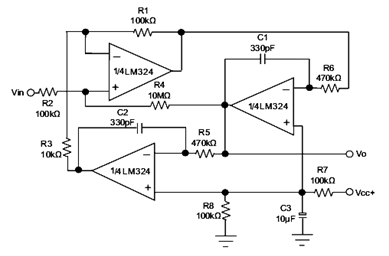

LM324 palyginimo veikimas

LM324 palyginimo savybės

• Didelis nuolatinės srovės įtampos padidėjimas: siūlo 100 dB padidėjimą, užtikrinant išskirtinį tikslaus signalo apdorojimo amplifikaciją.

• Platus pralaidumas: efektyviai veikia 1 MHz dažniu, tinkamas įvairioms programoms.

• Universalus maitinimo šaltinis: palaiko vieno tiekimo veikimą nuo 3 V iki 32 V, leidžiančią naudoti įvairiuose scenarijuose.

• Stabilus veikimas: išlaiko nuoseklų našumą, nepaisant maitinimo įtampos svyravimų, idealiai tinkančių aplinkos, turinčios nestabilią galią.

• Diferencialinė įvesties įtampa: leidžia įvesties įtampai lygiaverčiai maitinimo įtampai, palaikant išplėstinį išėjimo svyravimą nuo 0 V iki (V+ - 1,5 V), kad būtų didesnis tikslumas.

• Mažos energijos suvartojimas: tinkamai tinka energijai efektyviam dizainui, leidžiančiam integruoti į mažos galios sistemas, nepakenkiant našumui.

• Plati įvesties ir išvesties diapazonai: suteikia lankstumo įvairiems grandinių dizainams, padidinant suderinamumą su kitais komponentais.

LM324 palyginimo pranašumai

Dviguba funkcionalumas

„LM324“ išsiskiria dėl savo sugebėjimo veikti ir kaip lygintuvas, ir kaip veikiantis stiprintuvas, parodantis įspūdingą elektroninės grandinės dizaino universalumą.Šis dvigubas vaidmuo leidžia inžinieriams naudoti LM324 keliems tikslams vienoje grandinėje, pašalinant papildomų komponentų poreikį.Derindamas šias funkcijas viename IC, jis supaprastina grandinių dizainą, sumažina komponentų skaičių ir supaprastina kūrimo procesus.Šis lankstumas yra naudingas projektams, kuriems reikalingas greitas prototipų kūrimas ar dažnas projektavimo pakeitimas, leidžiantis efektyviai valdyti išteklius ir greitesnius plėtros tvarkaraščius.

Didelis tikslumo programų pelnas

Vienas iš pagrindinių LM324 stipriųjų pusių yra didelis nuolatinės srovės įtampos padidėjimas, kuris užtikrina patikimą našumą sudėtingose ​​elektroninėse sistemose.Šis didelis padidėjimas daro jį idealiai pritaikytoms programoms, kurios reikalauja tikslumo, nes jis padidina signalo apdorojimą ir pagerina duomenų tikslumą.Išlaikydamas signalo vientisumą, LM324 suteikia nuoseklią išvesties kokybę, todėl tai yra patikimas pasirinkimas tiek bendrosios paskirties, tiek pažangioms elektroninėms programoms.

Tvirtas ir atspari dizainas

LM324 yra sukurtas su patvaria struktūra, užtikrinančia stabilų veikimą įvairiomis aplinkos sąlygomis.Dėl jo atsparumo ir pritaikomumo jis tinka naudoti įvairiose aplinkose, pradedant standartiniais elektroniniais projektais ir baigiant specializuotomis, aukštos kokybės sistemomis.Šis tvirtas dizainas leidžia pastoviems rezultatams pasikliauti LM324, net ir sudėtingomis sąlygomis, sustiprindamas savo, kaip universalios ir patikimos komponento šiuolaikinėje elektronikoje, vaidmenį.

LM324 palyginimo programos

Jutiklių pagrindu sukurtos sistemos ir robotika

LM324 lygintuvas yra plačiai naudojamas jutikliais varomose programose, tokiose kaip linijiniai robotai.Dėl jos sugebėjimo tiksliai apdoroti jutiklio duomenis, jis puikiai tinka autonominėms sistemoms.„LM324“ lankstumas tvarkant įvesties įtampą ir stabilus veikimas užtikrina patikimą našumą, todėl tai yra idealus pasirinkimas robotikos ir aplinkos stebėjimo sąrankoms.

Signalų apdorojimo ir osciliatorių grandinės

LM324 vaidina vaidmenį signalo apdorojimo užduotyse.Jo naudojimas osciliatoriuose leidžia tiksliai generuoti ryšių sistemas ir kitas signalais pagrįstas technologijas.LM324 veikia kaip stiprintuvas, gerinantis garso ir vaizdinius signalus aukštos kokybės daugialypės terpės programoms.

Prototipų kūrimas ir švietimo naudojimas

Inžinieriai dažnai naudojasi LM324 per prototipų kūrimo metu dėl jo įperkamumo, patikimumo ir naudojimo paprastumo.Jo nuoseklus našumas leidžia eksperimentuoti su novatoriškais grandinės dizainais, todėl tai yra mėgstamiausia tiek tyrimų, tiek plėtros aplinkoje.Panašiai dėl nesudėtingos funkcijos jis tampa vertingu mokymo įrankiu studentams, mokantiems apie lygintuvus ir eksploatacinius stiprintuvus.

Bendrosios paskirties elektronika

LM324 dažnai yra įtrauktas į standartinius elektroninius dizainus, tokius kaip lygintuvai ir bendrosios paskirties stiprintuvai.Jo universalumas leidžia sklandžiai integruoti į grandines, kurioms reikalingas tikslumas ir stabilumas, maitinantis įvairiais elektroninėmis reikmėmis.
