MC9328MX21CVM procesorius: funkcijos, specifikacijos, programos ir alternatyvos

Šiame straipsnyje sužinosite apie MC9328MX21CVM, procesorių iš I.MX21 šeimos.Mes peržvelgsime tai, kas tai yra, kokias funkcijas jis siūlo ir kaip ji veikia su daugialypės terpės, atminties ir rodymo funkcijomis.Taip pat pamatysite jo blokinę diagramą, specifikacijas, programas ir žingsnis po žingsnio programavimo procesą.Pabaigoje jūs suprasite, kur naudojama ši lustas, jos privalumai ir trūkumai bei kokias parinktis turite, jei ieškote panašių dalių.

Katalogas

Kas yra MC9328MX21CVM?

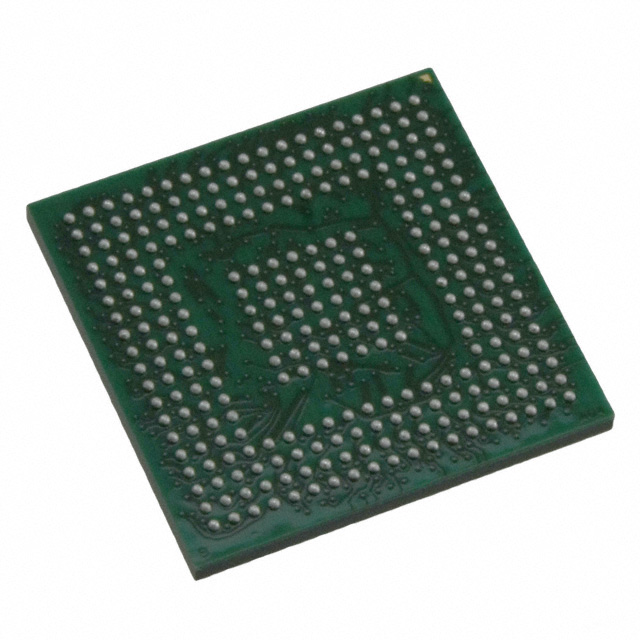

MC9328MX21CVM yra I.MX21 mikroprocesorių šeimos narys, kurį iš pradžių sukūrė „Freescale Semiconductor“, dabar NXP dalis.Šis prietaisas, pastatytas aplink ARM926EJ-S Core, veikiančiai iki 266 MHz, buvo sukurtas efektyviam daugialypės terpės ir įterptųjų programų apdorojimui.Platesnė I.MX21 šeima dalijasi ta pačia pagrindine architektūra, tačiau siūlo kelis variantus, skirtus patenkinti skirtingus poreikius, su pakuočių matmenų, šiluminių klasių ir atitikties variantų skirtumais.Šie variantai leido subalansuoti išlaidas, našumą ir formų faktoriaus reikalavimus, išlaikant programinės įrangos suderinamumą visoje serijoje.

Ieškai MC9328MX21CVM?Susisiekite su mumis, kad patikrintumėte dabartines akcijas, pristatymo laiką ir kainą.

MC9328MX21CVM CAD modeliai

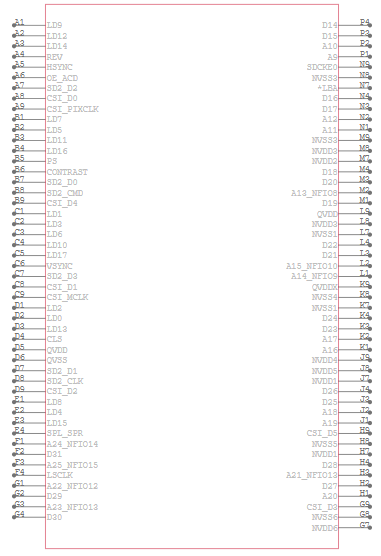

MC9328MX21CVM simbolis

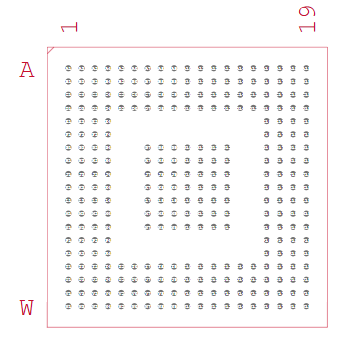

MC9328MX21CVM pėdsakas

MC9328MX21CVM 3D modelis

MC9328MX21CVM funkcijos

• ARM926EJ-S procesoriaus šerdis

„MC9328MX21CVM“ maitina ARM926EJ-S šerdis, veikiančiu iki 266 MHz, užtikrinant našumo ir mažos energijos suvartojimo likučius.Tai palaiko pažangias instrukcijų rinkinius, įskaitant „Java“ pagreitį, todėl jis yra tinkamas daugialypės terpės ir įterptoms programoms.

• Lustų talpyklos

Jis integruoja 16 KB instrukcijų talpyklą ir 16 kb duomenų talpyklą.Tai padeda pagerinti vykdymo greitį ir efektyvumą, nes sumažėja dažnai prieigos prie išorinės atminties poreikis.

• Patobulintas daugialypės terpės greitintuvas (EMMA)

Įrenginį apima aparatinės įrangos vaizdo pagreitį, leidžiantį sklandžiai atkurti tokius formatus kaip MPEG-4 QVGA raiška ir 30 kadrų per sekundę.Tai sumažina procesoriaus apkrovą ir pagerina bendrą daugialypės terpės našumą.

• Išplėstinė ekrano palaikymas

Jame yra įmontuota LCD valdiklis, išmanusis skystųjų kristalų valdiklis ir CMOS jutiklio sąsaja.Šie moduliai leidžia sklandžiai tvarkyti grafinius ekranus ir fotoaparatų įėjimus nešiojamuose įrenginiuose.

• Lanksčios atminties sąsajos

Procesorius palaiko „SDRAM“, „NAND Flash“ su ECC, PCMCIA/CompactFlash ir bendrą išorinės sąsajos modulį (EIM).Šis lankstumas leidžia lengvai integruoti su skirtingais įterptųjų sistemų saugojimo tipais.

• Turtingos ryšio parinktys

Jame pateikiamos kelios sąsajos, įskaitant USB on-Go, UARTS, SPI, I²C, SSI/I² garso įrašų ir 1 laido valdiklį.Turėdamas dvigubą MMC/SD laiko tarpsnį ir „IRDA“ palaikymą, jis gali tvarkyti ir laidinius, ir belaidžius ryšius.

• Sistemos valdymas ir laikas

Įrenginys integruoja laikmačius, PWM modulius, budėjimo laikmatį ir laikrodį.Tai užtikrina tikslų laiką, galios valdymą ir sistemos stabilumą atliekant ilgalaikį veikimą.

• Mažos galios veikimas

„MC9328MX21CVM“ yra suprojektuotas su pažangiausiu energijos valdymu, palaikančiu aktyvų, miego ir budėjimo režimus.Visiško eksploatavimo metu jis sunaudoja tik apie 120 Ma, o budėjimo režime - mažiau nei 1 Ma, prailgindamas akumuliatoriaus veikimo laiką nešiojamose sistemose.

• Pramoninio lygio patikimumas

Supakuota į 289 kontaktų MAPBGA, jis veikia plačiame pramoninėje temperatūros diapazone (nuo –40 ° C iki +85 ° C).Tai taip pat atitinka AEC-Q100 kvalifikaciją, užtikrinančią ilgaamžiškumą atšiaurioje aplinkoje.

• Integruotas derinimo ir DMA palaikymas

Procesorius apima JTAG derinimo sąsają ir tiesioginės atminties prieigos (DMA) valdiklį.Šios savybės supaprastina programinės įrangos kūrimą ir pagerina duomenų perdavimo efektyvumą įterptosiose programose.

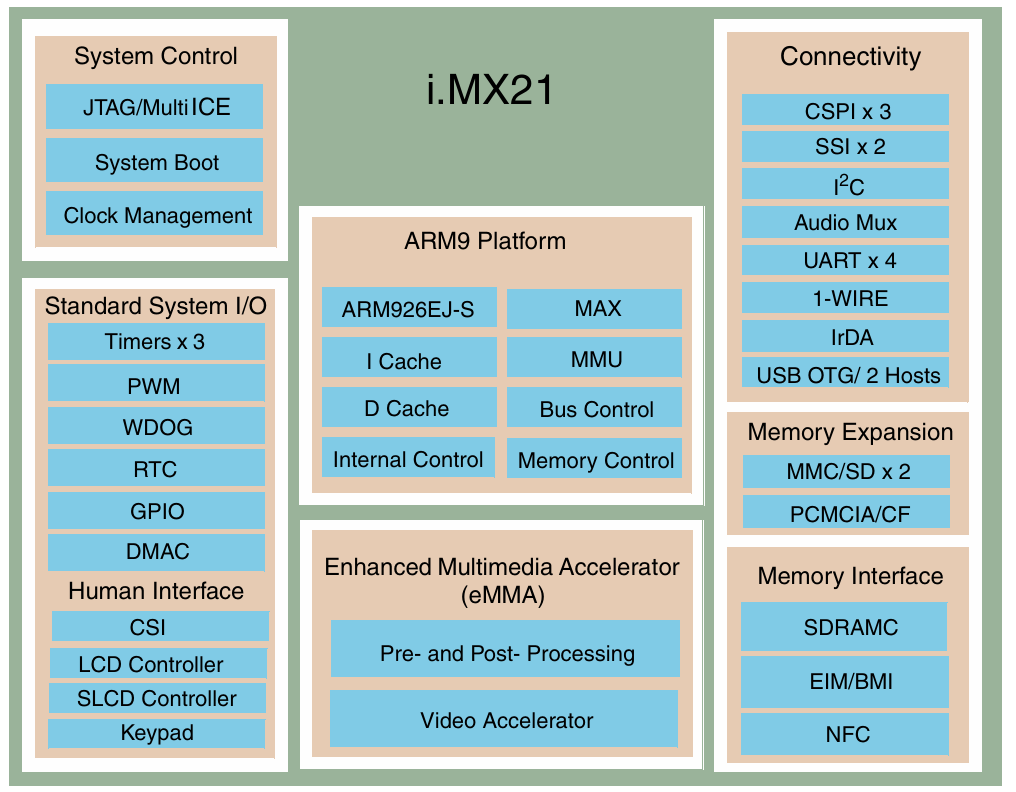

I.MX21 BLOCK DIAGRAMA

„I.MX21“ blokinė MC9328MX21CVM schema parodo, kaip lustas statomas ir kokias funkcijas jis palaiko.Centre yra ARM926EJ-S procesorius, kuriame yra įmontuotos instrukcijos ir duomenų talpyklos, kurios vykdo pagrindines programas.Sistemos valdymo blokas tvarko paleidimą, laikrodžių generavimą ir derinimą, o standartinis I/O blokas teikia laikmačius, budėjimo, PWM, GPIO ir DMA valdiklį pagrindinėms sistemos užduotims.Žmogaus sąsajos funkcijos, tokios kaip LCD/SLCD valdiklis, fotoaparato sąsaja (CSI) ir klaviatūros palaikymas, leidžia lustui prisijungti tiesiai prie ekranų ir įvesties įrenginių.

„Multimedia“ „Emma Accelerator“ tvarko vaizdo atkūrimą ir apdorojimą, sumažindamas darbo krūvį CPU.Ryšys taip pat yra stiprus, naudojant USB OTG, UART, SPI, I²C, IRDA, 1 laidą ir garso sąsajas, skirtas susieti su periferiniais įrenginiais ir išoriniais įrenginiais.Atminties pusėje lustas veikia su „SDRAM“, „NAND Flash“, PCMCIA/CF ir MMC/SD kortelėmis, siūlančiomis lanksčią saugyklos išplėtimą.Iš viso I.MX21 sujungia apdorojimo, daugialypės terpės, ryšio ir atminties palaikymą į vieną efektyvią įterptųjų programų platformą.

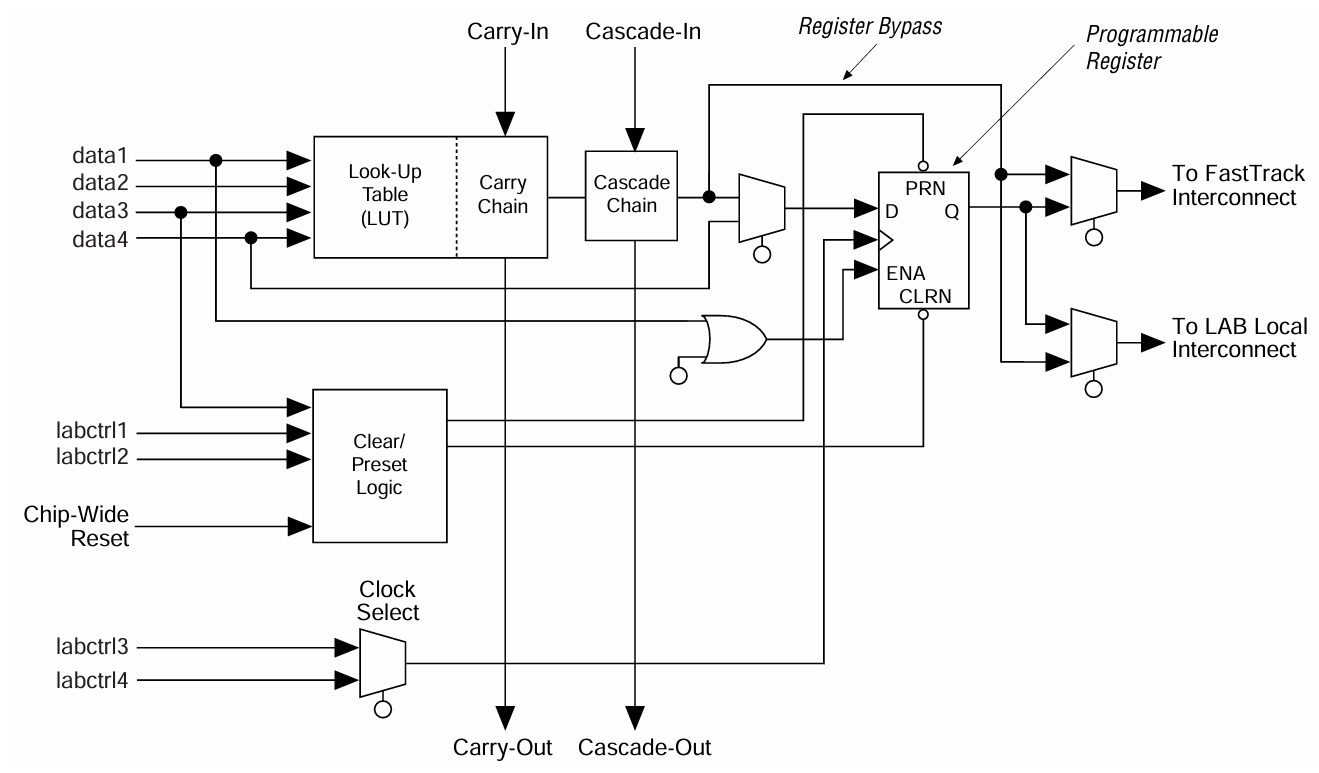

Multimedijos greitintuvo (EMMA) architektūra

Multimedijos greitintuvas (EMMA) MC9328MX21CVM yra sukurtas pagreitinti vaizdo ir vaizdo užduotis, kad pagrindinė rankos šerdis neperkrautų.Pažvelgimo lentelė (LUT) yra ta, kur apdorojami įvesties duomenys, o nešiojimo ir kaskados grandinės padeda tvarkyti matematikos ir logikos operacijas keliuose etapuose.Tai leidžia lustui greičiau apdoroti taškus ir daugialypės terpės duomenis.Programuojamame registre saugomi rezultatai laikinai ir veikia su sistemos laikrodžiu, o „Clear/Preset Logic“ užtikrina, kad sistemą būtų galima tinkamai iš naujo nustatyti arba tinkamai inicijuoti.Laikrodžio pasirinkimo blokas leidžia sistemai pasirinkti tinkamą daugialypės terpės funkcijų laiko šaltinį.Galiausiai išėjimai gali patekti į greitųjų pervedimų sujungimą su greitaeigiu perdavimu arba vietiniu sujungimu, kad būtų galima naudoti netoliese esančią grandinės naudojimą.Iš viso „EMMA“ atlieka vaizdo įrašų atkūrimą, kodavimą ir vaizdo apdorojimą greičiau ir efektyvesnę, taupančią galią įterptoms programoms.

MC9328MX21CVM specifikacijos

Tipas	Parametras
Gamintojas	NXP USA Inc./ „Freescale“ Puslaidininkis
Serija	i.mx21
Pakuotė	Dėklas
Dalies būsena	Pasenęs
Pagrindinis procesorius	ARM926EJ-S
Šerdžių/autobusų pločio skaičius	1 šerdis, 32 bitų
Greitis	266 MHz
RAM valdikliai	Sdram
Grafikos pagreitis	Ne
Ekrano ir sąsajos valdikliai	Klaviatūra, LCD
USB	USB 1.x (2)
Įtampa - I/O.	1,8 V, 3,0 V
Darbinė temperatūra	-40 ° C ~ 85 ° C (TA)
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	289-LFBGA
Tiekėjo įrenginių paketas	289-PBGA (17 × 17)
Papildomos sąsajos	1 laida, i²c, i²s, spi, ssi, mmc/sd, uart
Bazinis produkto numeris	MC9328MX21

MC9328MX21CVM programos

1. Nešiojamieji daugialypės terpės įrenginiai

„MC9328MX21CVM“ yra gerai pritaikytas nešiojamųjų daugialypės terpės produktams, tokiems kaip MP3 grotuvai, rankiniai PDA ir skaitmeniniai fotoaparatai.Jo integruotas daugialypės terpės greitintuvas (EMMA) leidžia sklandų vaizdo atkūrimą ir garso apdorojimą, sunkiai įkeliant CPU.Šis našumo ir mažos energijos suvartojimo derinys prailgina akumuliatoriaus veikimo laiką, todėl jis idealiai tinka naudoti vartotojams elektronikai.

2. Išmanieji telefonai ir pranešimų įtaisai

Su LCD ekranų, fotoaparatų sąsajų ir kelių ryšių parinkčių palaikymu procesorius yra stiprus išmaniųjų telefonų ir pranešimų siuntimo įrenginių pasirinkimas.Tai leidžia atkurti vaizdo įrašus, garso transliaciją ir efektyvų saugojimo valdymą, kurie yra tinkami mobiliesiems ryšiui.Mažos galios dizainas užtikrina, kad šie prietaisai išliks lengvi, reaguojantys ir palankūs akumuliatoriams.

3. Vartojimo elektronika ir žiniatinklio prietaisai

„MC9328MX21CVM“ pateikia subalansuotą ryšio, atminties išplėtimo ir daugialypės terpės palaikymo produktų, tokių kaip nešiojamosios žiniatinklio naršyklės, belaidžių komunikatorių ir interaktyvių prietaisų, derinys.USB OTG, MMC/SD palaikymas ir tinklo sąsajos suteikia lankstumo kuriant prijungtus įrenginius.Šios savybės daro patrauklumą išlaidoms jautriems produktams, kuriems vis dar reikia turtingų funkcijų.

4. Pramoninės ir automobilių programos

Dėl savo pramoninio lygio temperatūros diapazono ir patikimo patikimumo MC9328MX21CVM taip pat gali būti naudojamas įterptosios pramonės ir automobilių sistemose.Tai palaiko grafinius ekranus, duomenų registravimą ir valdymo sąsajas aplinkoje, kurioje reikalingas tvirtas veikimas.Jo energijos efektyvumas ir kelios I/O sąsajos leidžia lengvai integruoti į transporto priemonių pramogų sistemas, valdymo blokus ar nešiojamus pramoninius įrankius.

5. Vaizdo ir stebėjimo sistemos

Procesoriaus aparatinės įrangos pagreičio ir fotoaparato jutiklio sąsaja daro ją tinkama mažos galios vaizdo įrašymo ir atkūrimo sistemoms.Tai gali tvarkyti vaizdo kodavimo ir dekodavimo užduotis, teikdama saugojimo ir rodymo galimybes.Tai daro jį vertingą pradinio lygio vaizdo stebėjimo ar stebėjimo įrenginiuose, kuriuose esminiai energijos vartojimo efektyvumas ir kompaktiškas dydis yra svarbiausi.

MC9328MX21CVM Panašios dalys

Specifikacijos	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
Procesoriaus branduolys	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
CHIP talpykla	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache	16 kb i-cache + 16 kb d-cache
Daugialypės terpės palaikymas	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI
Atminties sąsajos	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Jungiamumas	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1 laida	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1 laida	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1 laida	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1 laida	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1 laida	USB OTG, UARTS, SPI, I²C, SSI/I², IRDA, 1 laida
Paketo tipas	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Žingsnis / dydis	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm
Temperatūros diapazonas	–40 ° C iki +85 ° C	–40 ° C iki +85 ° C	0 ° C iki +70 ° C	0 ° C iki +70 ° C	–30 ° C iki +70 ° C	–30 ° C iki +70 ° C
Pažymys	Pramoninis	Pramoninis	Komercinė	Komercinė	Išplėstas	Išplėstas
Gyvenimo ciklo būsena	Pasenęs	Pasenęs	Pasenęs	Pasenęs	Pasenęs	Pasenęs

MC9328MX21CVM programavimo veiksmai

Prieš programuojant MC9328MX21CVM, svarbu suprasti, kad šis procesorius yra I.MX21 šeimos dalis, sukurta su daugialypės terpės, atminties ir ryšio funkcijų deriniu.Programavimas apima ir aparatinės įrangos inicijavimą, ir programinės įrangos konfigūraciją, kad būtų užtikrintas stabilus ir efektyvus sistemos veikimas.

1. Informacinė dokumentacija

Pirmasis žingsnis yra peržiūrėti MC9328MX21CVM duomenų lapą ir informacinį vadovą.Šie dokumentai pateikia išsamią informaciją apie registrų žemėlapius, laikrodžio sąranką, PIN funkcijas ir įkrovos režimus.Be to, klaidingi vėlesni veiksmai gali sukelti startuolių nesėkmes ar nestabilius rezultatus.

2. Aparatūros ir įkrovos konfigūracija

Tada sukonfigūruokite maitinimo šaltinį, laikrodžio įvestį ir iš naujo nustatymo grandines pagal įrenginio reikalavimus.Įkrovos konfigūracijos kaiščiai nustato, kaip procesorius įkels pradinį kodą, tiek iš „Flash“, „Nand Flash“ ar nuosekliųjų šaltinių.Teisinga sąranka šiame etape užtikrina, kad CPU po iš naujo nustatytų galiojantį vykdymo kelią.

3. PIN kodo multipleksavimas (I/O sąranka)

MC9328MX21CVM naudoja multipleksuotus kaiščius, tai reiškia, kad vienas kaištis gali atlikti kelias funkcijas.Per funkcijų multipleksavimo valdymo registrus (FMCR) jūs priskiriate kaiščius tokiems periferiniams įrenginiams kaip UART, SPI ar LCD.Tinkama I/O konfigūracija yra svarbi, kad periferiniai įrenginiai galėtų bendrauti, kaip tikėtasi.

4. Laikrodžio ir laikmačio inicijavimas

Procesoriui reikalingi šerdies, periferinių ir daugialypės terpės modulių laikrodžio šaltiniai.Laikrodžio generavimo modulio nustatymas užtikrina, kad kiekvienas posistemis veiktų tinkamu greičiu.Tuomet gali būti įjungti laikmačiai ir budėtojai, kad būtų užtikrintas sistemos laikas ir sauga.

5. Atminties konfigūracija

Išorinė atmintis, tokia kaip „SDRAM“, „NAND Flash“ ar MMC/SD, turi būti inicijuota tinkamu laiku ir valdymo signalais.Procesorius palaiko klaidų taisymą (ECC), kad NAND pagerintų patikimumą.Teisinga atminties sąranka leidžia sistemai efektyviai įkelti ir saugoti kodą ar duomenis.

6. Periferinis inicijavimas

Po atminties įgalinkite ir sukonfigūruokite standartinius periferinius įrenginius, tokius kaip UARTS, USB OTG, I²C ir garso sąsajos.Kiekvienas modulis yra kontroliuojamas per specialius registrus, kur apibrėžiami duomenų perdavimo rodikliai, perdavimo režimai ir pertraukimo parametrai.Šis žingsnis leidžia sistemai prisijungti ir sąveikauti su išoriniais įrenginiais.

7. Įkrovos apkrovos arba OS įkėlimas

Kai aparatinė įranga bus stabili, įkelkite įkrovos krautuvą arba operacinę sistemą į „SDRAM“ arba „Flash“.Įkrovos kroviklis nustato vykdymo aplinką ir nurodo programą prieštaraujantį teisingam adresui.Šiuo metu procesorius gali pradėti naudoti vartotojo lygio programas.

8. Daugialypės terpės greitintuvo konfigūracija

Jei reikia daugialypės terpės funkcijų, reikia sukonfigūruoti patobulintą daugialypės terpės greitintuvą (EMMA) ir LCD/CSI valdiklius.Šie aparatūros blokai valdo vaizdo atkūrimą, vaizdo įrašymą ir rodymo atnaujinimus.Naudojant juos iš CPU, jis pašalina sunkias apdorojimo užduotis ir pagerina efektyvumą.

9. Derinimas ir patvirtinimas

Veikdami pagrindinius ir periferinius įrenginius, sistemai patikrinti naudokite JTAG ar panašius derinimo įrankius.Patikrinkite, ar atmintis rašoma/rašo, periferiniai išėjimai ir daugialypės terpės funkcijos veikia taip, kaip numatyta.Derinimas šiame etape užtikrina stabilumą prieš diegdami programą.

10. Galios ir našumo optimizavimas

Galiausiai sukonfigūruokite mažos galios režimus ir įgalinkite sistemos saugos budėjimą.Naudojant DMA valdiklius duomenų perdavimui, taip pat sumažinama CPU apkrova ir padidina efektyvumą.Optimizavimas tiek galia, tiek našumas padeda padidinti akumuliatoriaus veikimo laiką nešiojamose programose, tuo pačiu palaikant sistemą reaguojančią.

MC9328MX21CVM Privalumai ir trūkumai

Privalumai

• Efektyvus LCD tvarkymas naudojant „Smart Refresh“ taupo galią.

• Aparatūros pagalba ir vaizdo įrašų apdorojimas sumažina CPU apkrovą.

• Ekonominis „NAND + SDRAM“ atminties palaikymas.

• Gerai subalansuota daugialypės terpės, atminties ir I/O integracija SOC.

• Mažos energijos suvartojimas, idealiai tinkantis nešiojamiems įrenginiams.

Trūkumai

• Naudoja senesnį ARM9 branduolį, ribotą šių dienų standartų našumą.

• Ribota šiuolaikinė programinė įranga ir ekosistemos palaikymas.

• Nėra mastelio, naudojant pažangias funkcijas, tokias kaip daugialypiai ar GPU.

• Pasenęs įrenginys, sunkiau įsigyti naujų dizainų.

• Mažiau atsparus ateičiai ilgalaikiam produktų kūrimui.

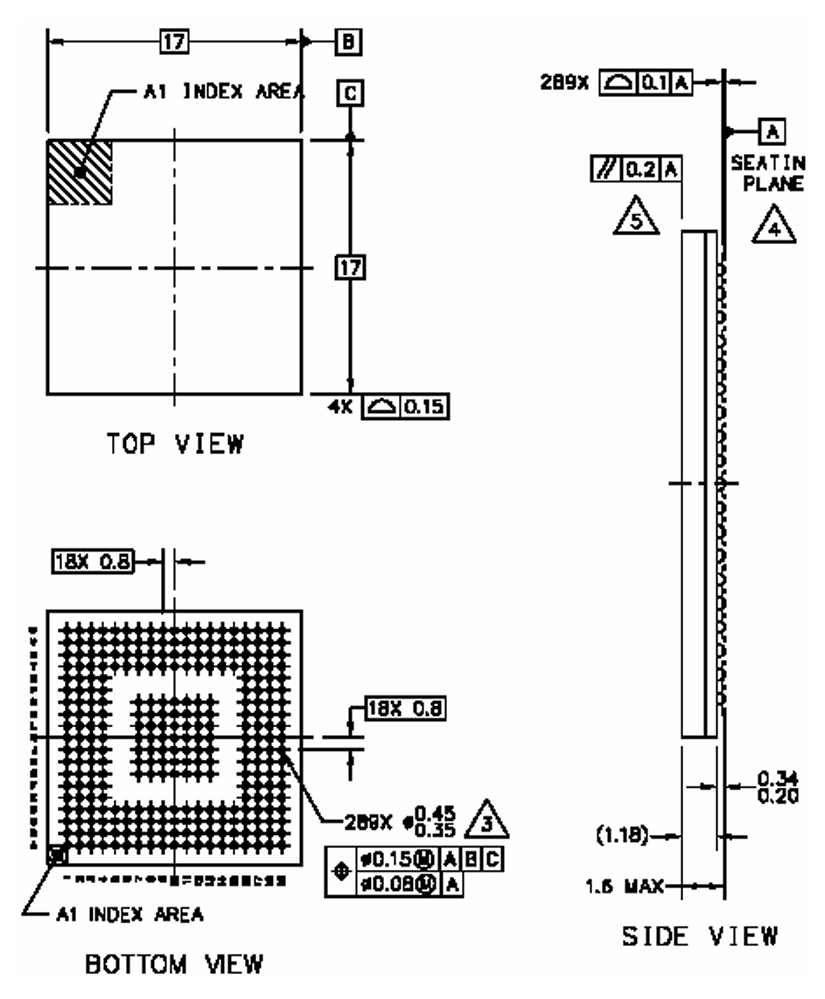

MC9328MX21CVM pakavimo matmenys

Tipas	Parametras
Paketo tipas	LFBGA (žemo profilio smulkus bga)
Kūno dydis (L × W)	17 mm × 17 mm
Rutulio žingsnis	0,8 mm
Rutulio skaičius	289
Rutulio skersmuo	0,35 mm - 0,45 mm
Bendras paketo aukštis	1,6 mm (maks.)
Sėdėjimo aukštis	0,20 mm - 0,34 mm
Rodyklės ženklas (A1 kampas)	1 kaiščio orientacijos indikatorius
Rutulio išdėstymas	18 × 18 tinklelis su centrine tuštuma
Montavimo tipas	Paviršiaus laikiklis

MC9328MX21CVM gamintojas

Iš pradžių MC9328MX21CVM „Freescale“ puslaidininkis, įmonė, kuri specializuojasi įterptame procesoriuose ir „System-On-Chip“ sprendimuose.2015 m. „Freescale“ įsigijo „NXP Semiconductors“ - pasaulinė saugaus ryšio ir įterptųjų apdorojimo technologijų, kurių būstinė yra Nyderlanduose, lyderis.Šiandien, NXP yra oficialus I.MX21 šeimos gamintojas ir saugotojas, įskaitant MC9328MX21CVM, ir pateikia visus techninius dokumentus, duomenų lapus ir seną šio įrenginio palaikymą.Nors dalis dabar pasenusi, NXP ir toliau palaiko informaciją apie produktus ilgalaikiams klientams ir nukreipia dizainerius į savo naujesnes I.MX šeimas kaip pakeitimus.

Išvada

„MC9328MX21CVM“ sujungia ARM9 branduolį, vaizdo ir ekrano palaikymą, atminties lankstumą ir daugybę ryšio parinkčių, kad būtų užtikrintas patikimas našumas su mažos galios naudojimu.Jis gali būti užprogramuotas aiškiais veiksmais, pradedant nuo maitinimo nustatymo ir kaiščių nustatymų iki atminties, periferinių įrenginių, daugialypės terpės ir sistemos testavimo.Jos stipriosios pusės yra energijos efektyvumas, daugialypės terpės tvarkymas ir plati I/O palaikymas, o jos ribos yra senesnis branduolys ir mažiau moderni programinės įrangos palaikymas.Nors jis dabar pasenęs, jis vis tiek naudingas palaikant senesnes sistemas, o NXP teikia rekomendacijas, kaip pereiti prie naujesnių I.MX procesorių.
