TMS320C6421ZWT5 DSP apžvalga: funkcijos, alternatyvos, specifikacijos ir programos

Šiame straipsnyje sužinosite apie „Texas Instruments“ pagamintą „TMS320C6421ZWT5“, skaitmeninio signalo procesorių (DSP).Mes apžvelgsime tai, kas tai yra, kaip tai veikia, ir pagrindinės savybės, kurios daro jį naudingomis skirtingose ​​sistemose.Taip pat pamatysite schemas, specifikacijas, programas ir paprastus jo programavimo veiksmus.Pabaigoje jūs suprasite, kur ir kodėl ši lustas naudojamas.

Katalogas

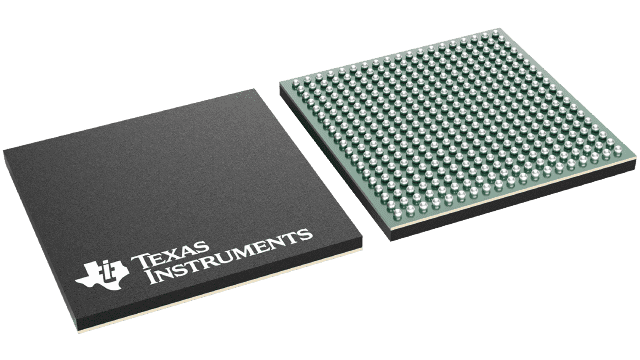

Kas yra TMS320C6421ZWT5?

TMS320C6421ZWT5 yra aukštos kokybės skaitmeninio signalo procesorius (DSP), kurį sukūrė „Texas Instruments“ kaip savo TMS320C64X+ šeimos dalį.Pagaminta ant „Velociti.2 VLIW“ architektūros, šis prietaisas suteikia galingą fiksuoto taško apdorojimo našumą, skirtą intensyviam signalo tvarkymui šiuolaikinėse įterptosiose sistemose.Kai laikrodžio greitis siekia iki 500 MHz, jis gali vykdyti kelis instrukcijas per ciklą, todėl jis tinka plačiam patobulintų apdorojimo užduotims.„C6421“ serija, priklausanti platesnei TMS320C6000 DSP platformai, „Texas Instruments“ daugiausia dėmesio skiria keičiamiems ir su kodais suderinamais sprendimais.Kaip įrodyta procesorių, patikimų visame pasaulyje, dalis, „TMS320C6421ZWT5“ siūlo patikimą pagrindą ilgalaikiams dizainams.

Ieškote TMS320C6421ZWT5?Susisiekite su mumis, kad patikrintumėte dabartines akcijas, pristatymo laiką ir kainą.

TMS320C6421ZWT5 CAD modeliai

TMS320C6421ZWT5 simbolis

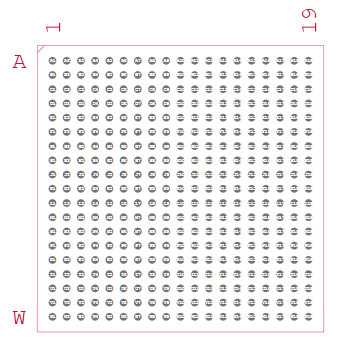

TMS320C6421ZWT5 pėdsakas

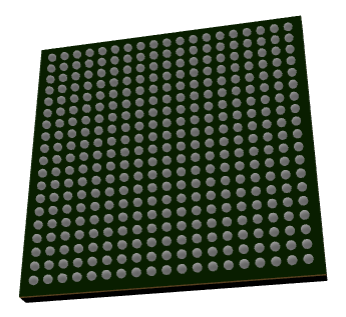

TMS320C6421ZWT5 3D modelis

TMS320C6421ZWT5 funkcijos

• Aukštos kokybės DSP šerdis

Įrenginį maitina „Velociti.2 ™ VLIW“ šerdis, galintis atlikti iki aštuonių instrukcijų per vieną ciklą.Ši architektūra įgalina labai didelį pralaidumą, todėl ji yra ideali sudėtingoms signalo apdorojimo užduotims.

• Efektyvūs daugikliai ir ALUS

Jis integruoja šešis aritmetinius loginius vienetus (ALUS) ir du galingus daugiklius, kurie vienu metu gali atlikti kelias operacijas.Šis dizainas palaiko intensyvias matematikos operacijas, tokias kaip filtravimas, moduliavimas ir kodavimas.

• Lanksčia lusto atmintimi

Procesorius apima 16 kb programos talpyklos, 48 ​​kb duomenų talpyklos ir 64 kb vieningos L2 atminties.Šie vidiniai ištekliai sumažina latenciją ir palaiko greitesnį programų vykdymą.

• DDR2 ir „Flash“ atminties sąsajos

Luste yra 16 bitų DDR2 SDRAM valdiklis ir 8 bitų asinchroninis EMIF, skirtas išorinei atminčiai, pavyzdžiui, „NOR“ ir „Nand Flash“.Šis lankstumas leidžia išplėsti didesnių programų atmintį.

• Universalus periferinė parama

Tai suteikia platų sąsajų asortimentą, įskaitant UART, I²C, MCBSP, MCASP su SPDIF ir 16 bitų pagrindinio prievado sąsaja.Dėl to procesorius yra labai pritaikomas telekomunikacijų, garso ir pramonės sistemoms.

• Patobulintas DMA valdiklis (EDMA)

64 kanalų patobulintas DMA valdiklis palaiko greitą duomenų perdavimą tarp atminties ir periferinių įrenginių.Tai sumažina CPU apkrovą ir pagerina bendrą sistemos našumą.

• Tinklo kūrimas ir ryšys

Lustas integruoja 10/100 „Ethernet Mac“ su „Mii/RMII“ palaikymu ir „Vlynq“ sąsaja, skirta išoriniam ryšiui.Šios funkcijos daro ją tinkamomis įterptoms tinklui įterptoms programoms.

• Turtinga bendrosios paskirties I/o

Turėdamas iki 111 multipleksuotų GPIO kaiščių ir trijų PWM išėjimų, DSP suteikia puikų lankstumą sistemos valdymui ir pasirinktinėms sąsajoms.Tai užtikrina lengvą integraciją į platų aparatūros dizainą.

• Mažos įtampos veikimas

Jis veikia su 1,05 V arba 1,2 V ir I/O lygio 1,8 V arba 3,3 V.

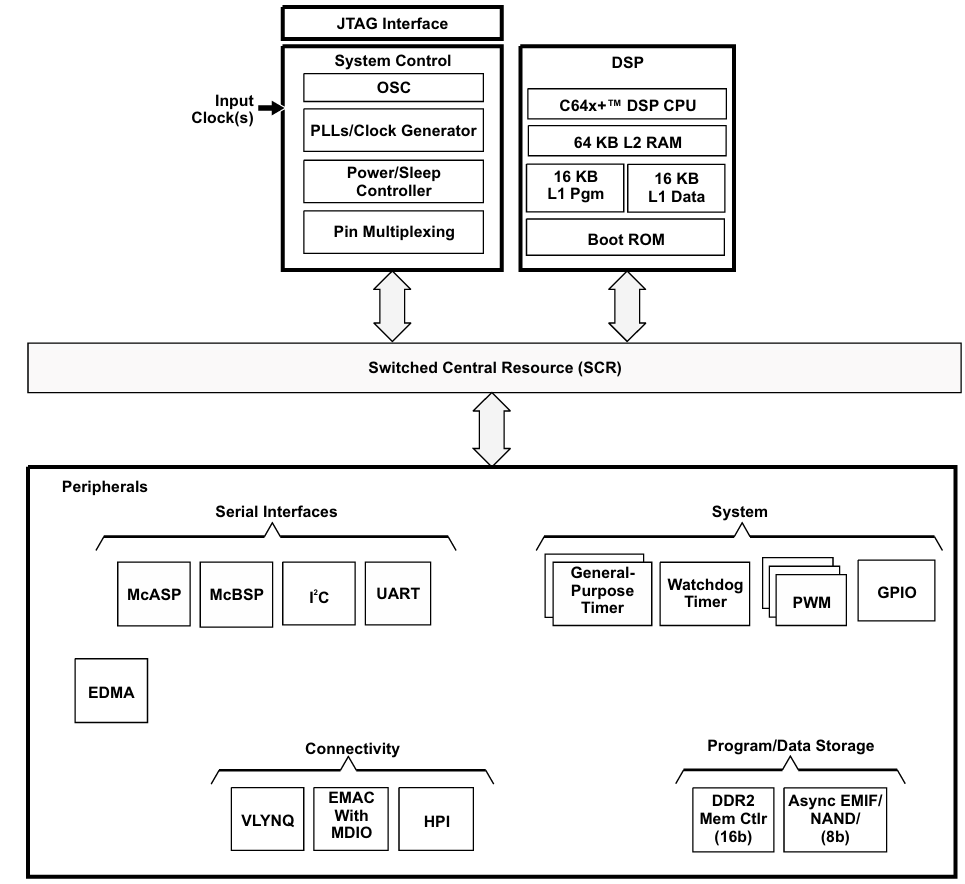

TMS320C6421 Funkcinė bloko diagrama

TMS320C6421ZWT5 funkcinė bloko diagrama pabrėžia, kaip procesorius sujungia savo branduolį, atmintį ir periferinius įrenginius, kad galėtų dirbti kartu.Centre yra „C64X+ DSP“ CPU su L1 ir L2 atminties ir „Boot ROM“, kuris užtikrina greitą prieigą prie duomenų ir greitą paleidimą.Sistemos valdymo blokai, tokie kaip osciliatoriai, PLLS ir galios valdymo tvarkymo laikrodžio generavimas, mažos galios režimai ir signalo maršrutas.

Visos dalys yra susietos per perjungtą centrinį šaltinį (SCR), kuris veikia kaip pagrindinė duomenų srauto magistralė.Procesorius apima nuoseklias sąsajas, tokias kaip UART, I²C, MCBSP ir MCASP, palaikomos galingo EDMA valdiklio greitaeigių duomenų perdavimui.Jame taip pat yra laikmačių, budėjimo funkcijų, PWM ir GPIO, skirtų bendrai sistemos valdymui.

Siekdamas ryšio, įrenginys siūlo „Ethernet Mac“ su MDIO, Vlynq ir pagrindinio prievado sąsaja, todėl jis yra lankstus tinklų kūrimui ir išoriniam ryšiui.Atminties išplėtimas palaikomas per DDR2 atminties valdiklį ir asinchroninį EMIF NAND arba NOR BLASH.Kartu šie blokai parodo, kaip lustas yra sukurtas intensyviam apdorojimui tvarkyti su efektyviais atminties ir plataus ryšio galimybėmis.

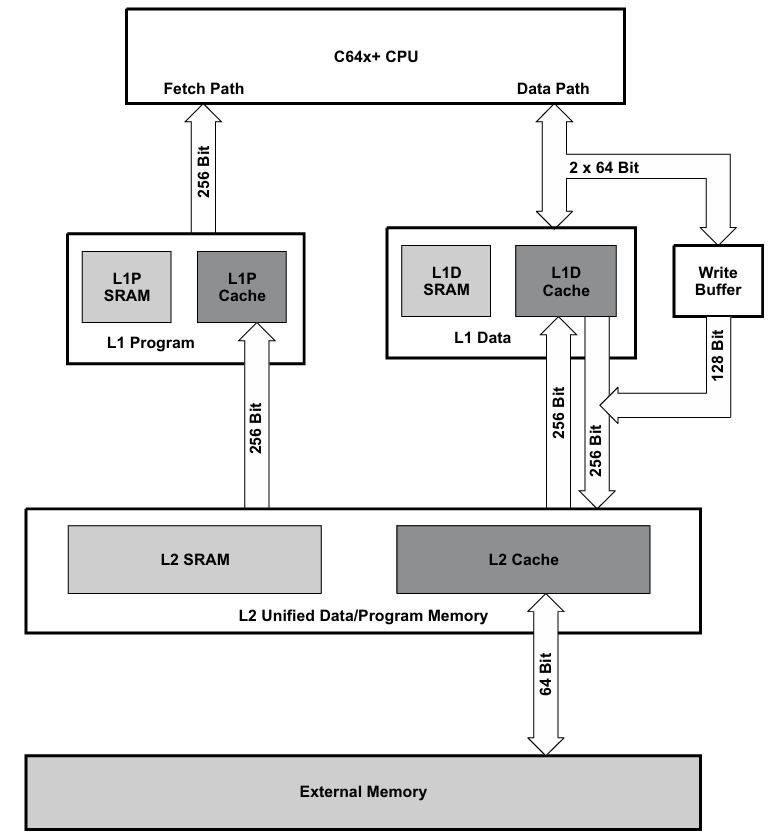

C64x+ talpyklos atminties architektūra

„C64X+ Cache“ atminties architektūra TMS320C6421ZWT5 yra sukurta taip, kad CPU būtų suteikta greita prieiga prie instrukcijų ir duomenų.Jis prasideda nuo L1 atminties, kuri yra padalinta į dvi dalis: L1 programa (L1P), kad būtų galima pateikti duomenis ir L1 duomenis (L1D).Abu apima SRAM ir CACHE, prijungtą prie CPU su plačiais 256 bitų keliais, kad būtų galima perduoti greitaeigį.

Už tai L2 atmintis veikia kaip didesnė, vieninga erdvė tiek duomenims, tiek programoms.Jis turi SRAM ir talpyklos talpyklą ir jungiasi prie išorinės atminties per 64 bitų magistralę.Rašymo buferis padeda pagreitinti duomenų saugyklą tvarkant raštus fone.Šis sluoksniuotas dizainas palaiko dažnai naudojamus duomenis arti CPU, tuo pačiu leidžia prireikus pasiekti didesnę išorinę atmintį.

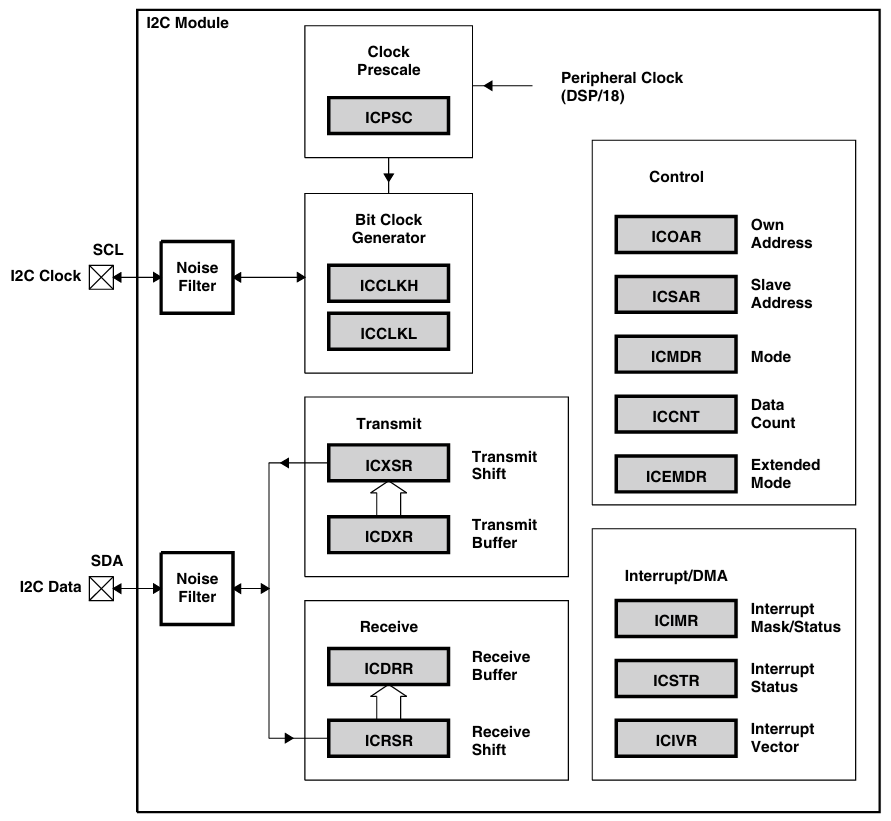

I2C modulio bloko diagrama

I²C modulis TMS320C6421ZWT5 kontroliuoja ryšį per dvi I²C linijas, SCL - laikrodis ir SDA duomenims.Abu signalai eina per triukšmo filtrus, kad perdavimas būtų stabilus.Laikrodžio „Prescaler“ ir „Bit“ laikrodžio generatorius nustato teisingą ryšio greitį.

Modulie yra atskiri keliai, skirti siųsti ir gauti duomenis.Personavimo blokas prieš išsiunčiant jį saugo duomenis buferyje, o „Gaume Block“ kaupia gaunamus duomenis prieš perduodant juos CPU.Valdymo blokas valdo adresus, režimus ir duomenis, todėl įrenginys gali veikti kaip pagrindinis arba vergas.

Tai taip pat apima „Interrupt“ ir DMA palaikymą, kuris padeda automatiškai tvarkyti duomenų perdavimą, nereikalaujant CPU, kad nuolat tikrintumėte.Tai daro I²C sąsają patikimą ir efektyvų DSP sujungimui su išoriniais įrenginiais.

TMS320C6421ZWT5 specifikacijos

Tipas	Parametras
Gamintojas	Teksaso instrumentai
Serija	TMS320C642X
Pakuotė	Dėklas
Dalies būsena	Aktyvus
Tipas	Fiksuotas taškas
Sąsaja	HPI, I2C, MCASP, MCBSP, UART, 10/100 Ethernet Mac
Laikrodžio greitis	500 MHz
Nestabili atmintis	ROM (64 kb)
„On Chip Ram“	96 kb
Įtampa - I/O.	1,8 V, 3,3 V
Įtampa - šerdis	1,05 V, 1,20 V
Darbinė temperatūra	0 ° C ~ 90 ° C (TJ)
Montavimo tipas	Paviršiaus laikiklis
Paketas / atvejis	361-LFBGA
Tiekėjo įrenginių paketas	361-NFBGA (16 × 16)
Bazinis produkto numeris	TMS320

TMS320C6421ZWT5 programos

1. Telekomunikacijų ir belaidžių sistemų

TMS320C6421ZWT5 yra plačiai naudojamas telekomunikacijų infrastruktūroje ir belaidžiuose įrenginiuose dėl greitojo signalo apdorojimo galios.Tai tvarko tokias užduotis kaip moduliacija, demoduliacija ir kanalų kodavimas, kurios yra geros bazinėse stotyse, šliuzuose ir plačiajuosčio ryšio įrangoje.Turėdamas integruotą „Ethernet Mac“ ir „DDR2“ palaikymą, jis suteikia ryšį ir ryšį, ir atminties pralaidumą.

2. Garso ir signalo apdorojimas

Šis DSP yra tinkamas garso sistemoms, kurioms reikalingas aukšto našumo skaičiavimas ir mažai latentinis apdorojimas.Jis gali paleisti daugiakanalius balso kodekus, atlikti triukšmo atšaukimą ir laiku tvarkyti garso efektus.Tokios sąsajos kaip „MCBSP“ ir „MCASP“ leidžia lengvai susisiekti su garso įranga, užtikrinant patikimą ir aukštos kokybės garso našumą.

3. Vaizdo ir vaizdo įrašų programos

C6421 taip pat gali būti pritaikytas vaizdavimo ir vaizdo įrašų užduotims, reikalaujančioms greito duomenų apdorojimo.Jo DSP šerdis leidžia palaikyti suspaudimą, dekompresiją ir patobulinimo funkcijas kameroms, stebėjimo sistemoms ir įterptoms regėjimo įrenginiams.Pasitelkdamas savo lygiagrečių vykdymo galimybes, jis leidžia efektyviai tvarkyti vaizdo ir vaizdo srautus.

4. Pramoninė ir įterpta kontrolė

Pramonės ir biurų automatizavime šis įrenginys yra vertinamas už jo laikmačių, GPIOS, PWM ir DMA integraciją, kurie užtikrina griežtą sistemos valdymą.Jis naudojamas tokiose programose kaip spausdintuvai, skaitytuvai, variklio valdikliai ir įterptami automatikos įrenginiai.Efektyvūs jo galios režimai ir greitas apdorojimas padeda užtikrinti patikimą našumą, išlaikant mažai energijos suvartojant.

TMS320C6421ZWT5 Panašios dalys

Specifikacija	TMS320C6421ZWT5	TMS320C6421ZDU5	TMS320C6421ZDU4	TMS320C6421ZWTQ5	TMS320C6424
Pagrindinė architektūra	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP	C64x+ Velociti.2 VLIW DSP
Laikrodžio greitis	500 MHz	500 MHz	600 MHz	500 MHz	Iki 720 MHz (aukštesnė pakopos)
Spektaklis (MIPS)	~ 4000 esant 500 MHz	~ 4000 esant 500 MHz	~ 4800 esant 600 MHz dažniui	~ 4000 esant 500 MHz	Aukštesnis, iki ~ 8000 MIPS
Lusto atmintis	L1p 16 kb, L1d 48 kb, L2 64 kb	L1p 16 kb, L1d 48 kb, L2 64 kb	L1p 16 kb, L1d 48 kb, L2 64 kb	L1p 16 kb, L1d 48 kb, L2 64 kb	Galimos didesnės L2 parinktys
ROM dydis	64 kb įkrovos ROM	64 kb įkrovos ROM	64 kb įkrovos ROM	64 kb įkrovos ROM	64 kb įkrovos ROM
Išorinė atminties palaikymas	DDR2 (16 bitų), EMIFA (8 bitų)	DDR2 (16 bitų), EMIFA (8 bitų)	DDR2 (16 bitų), EMIFA (8 bitų)	DDR2 (16 bitų), EMIFA (8 bitų)	DDR2 (16 bitų), EMIFA (8 bitų)
„Ethernet Mac“	10/100 MB/s su MDIO	10/100 MB/s su MDIO	10/100 MB/s su MDIO	10/100 MB/s su MDIO	10/100 MB/s su MDIO
Darbinė temperatūra	Nuo 0 ° C iki 90 ° C (komercinė)	Nuo 0 ° C iki 90 ° C (komercinė)	Nuo 0 ° C iki 90 ° C (komercinė)	–40 ° C iki +125 ° C (pramoninis)	Nuo 0 ° C iki 90 ° C (komercinė)
Paketas	361 kontaktų NFBGA (16 × 16 mm)	361-PIN NFBGA (dif.	361-PIN NFBGA	361-PIN NFBGA	361-PIN NFBGA
Paraiškos	Telekomunikacijų, garso įrašų, įterptas	Telekomunikacijų, garso įrašų, įterptas	Našumo kritinė telekomunikacija	Pramoninė/atšiauria aplinka	Aukštesnės klasės telekomunikacijos ir VoIP

TMS320C6421ZWT5 programavimo veiksmai

Paprastai procesas pereina nuo aplinkos nustatymo prie rašymo, derinimo ir optimizuoto DSP kodo diegimo.

1. Įdiegti kūrimo įrankius

Pirmasis žingsnis yra nustatyti „Code Composer Studio“ (CCS), TI integruotą plėtros aplinką.Ši programinė įranga teikia kompiliatorių, surinkėjų, derinimo priemonių ir projektų valdymo įrankius, specialiai sukurtus C6000 DSP šeimai.Be šios sąrankos programavimas ir DSP aparatūros išbandymas nebus įmanomas.

2. Sukurkite naują projektą

CCS pradėkite sukurti naują projektą, sukonfigūruotą „TMS320C6421“ įrenginiui.Tai apima tinkamų kompiliatorių parinkčių, „Linker“ komandų failų ir paleidimo kodo šablonų pasirinkimą.Teisinga projekto sąranka užtikrina, kad atminties žemėlapis ir sistemos ištekliai būtų suderinti su aparatine įranga.

3. Parašykite paraiškos kodą

Programos gali būti parašytos C bendrai logikai arba surinkimui, kad būtų galima atlikti kritinę veiklos procedūrą.Daugelis pasinaudoja „C64X+ VLIW“ architektūra, kuri leidžia lygiagrečiai vykdyti kelias instrukcijas.Kelių optimizavimas ir DSP specifinio vidinio gydymo naudojimas gali žymiai pagerinti efektyvumą.

4. Sudarykite ir optimizuokite

Po kodavimo programa sudaroma ir surinkta į mašinos instrukcijas.TI kompiliatorius apima optimizavimo funkcijas, tokias kaip programinės įrangos vamzdynai ir kilpos išvyniojimas, kad būtų maksimaliai padidintas pralaidumas.Šiame etape programuotojas užtikrina, kad vykdymo greitis ir atminties naudojimas atitiktų programų reikalavimus.

5. Ryšys ir įkėlimas

Sudaryti objekto failai yra susieti pagal įrenginio atminties žemėlapį, pateikiant kodą ir duomenis teisingose ​​vidinėse ir išorinėse atminties srityse.Susiejus, dvejetainė dalis įkeliama į DSP per JTAG derinimo įrenginį.Tai paruošia sistemą vykdyti aparatinę įrangą.

6. Derinimas ant aparatūros

Naudodami CCS, galite nustatyti lūžio taškus, stebėti registrus ir atlikti instrukcijas, kol DSP veikia.Derinimas su aparatine įranga atskleidžia elgesį, pavyzdžiui, talpyklos naudojimą, pertraukimus ir duomenų perdavimą.Šis procesas užtikrina, kad programos funkcijos būtų tinkamai veikiančios faktinėmis darbo sąlygomis.

7. Dislokuokite ir stebėkite

Kai tik bandymai bus baigti, programa yra naudojama atskirai vykdyti tikslinę sistemą.Vis tiek galite naudoti CCS, kad stebėtumėte našumą, nustatytumėte tikslią atminties paskirstymą arba sumažintumėte energijos suvartojimą.Šis paskutinis žingsnis patvirtina, kad DSP veikia patikimai ir yra paruoštas praktinėms programoms.

TMS320C6421ZWT5 Privalumai ir trūkumai

Privalumai

• Aukštas fiksuoto taško DSP našumas su VLIW paralelizmu

• Kodo suderinamumas su senesniais „C6000“ įrenginiais

• Turtingas integruotų periferinių įrenginių rinkinys sumažina išorinius komponentus

• Stipri plėtros ekosistema su CCS ir optimizavimo įrankiais

• Lanksčios talpyklos ir atminties architektūra, skirta greitesniam duomenų tvarkymui

Trūkumai

• Nėra dinaminės įtampos ar dažnio mastelio kaupimo energijos taupymui

• Didesnis energijos suvartojimas, palyginti su mažos galios DSP

• Trūksta įmontuotų saugumo funkcijų, skirtų saugiam įkrovai ar apsaugai

• Mažiau tinkamos nešiojamoms ar akumuliatoriams varomoms programoms

• Fiksuotas našumo profilis su ribotu pritaikomumu mobiliesiems naudojimui

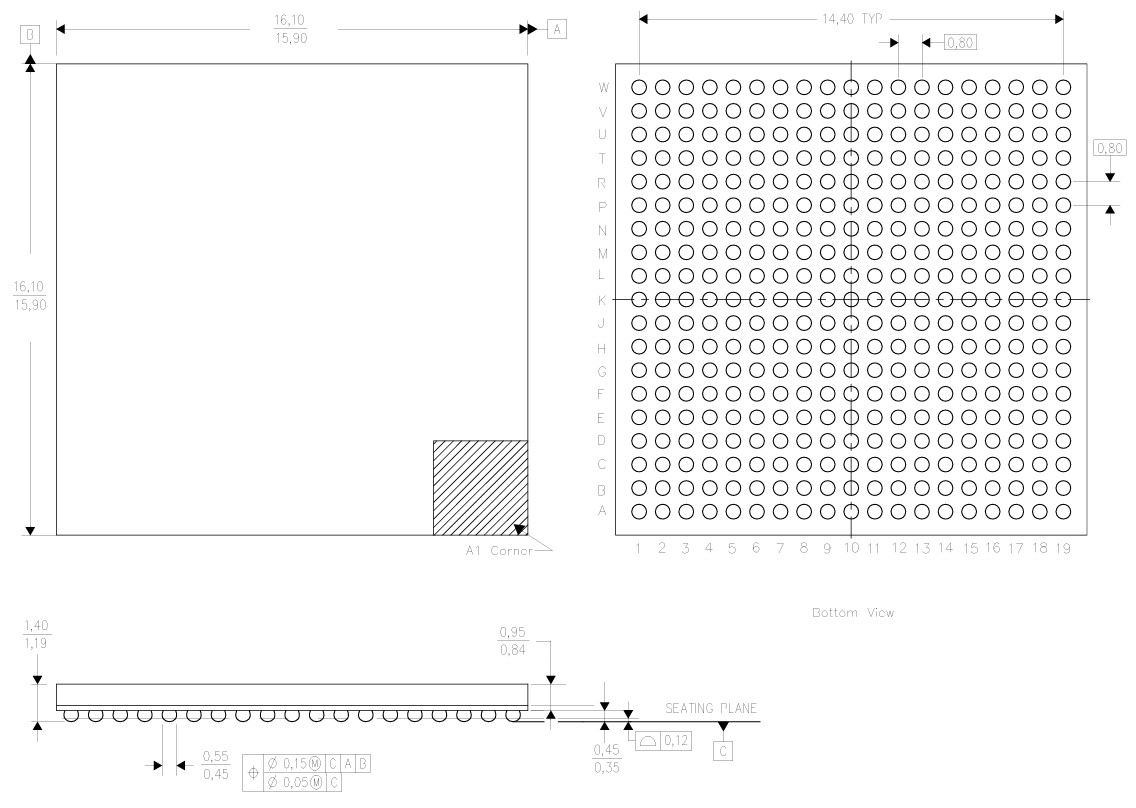

TMS320C6421ZWT5 Pakuočių matmenys

Tipas	Parametras
Paketo tipas	NFBGA (361-Ball, ZWT)
Rutulinio tinklo masyvas	16 × 16
PIN kodas	361
Bendras ilgis (L)	17,5 mm
Bendras plotis (W)	15,45 mm
Kūno dydžio diapazonas	15,90 mm - 16,10 mm
Rutulio žingsnis	0,80 mm
Rutulio skersmuo	0,45 mm - 0,55 mm
Pakuotės aukštis (H)	1,19 mm - 1,40 mm
Rutulio aukštis (išjungtas)	0,35 mm - 0,45 mm
Sėdėjimo plokštumos tolerancija	± 0,12 mm
Kampo rodyklė (A1)	Pažymėtas etaloninis kampelis

TMS320C6421ZWT5 Gamintojas

TMS320C6421ZWT5 yra pagamintas pagal Teksaso instrumentai (TI), pirmaujanti Amerikos puslaidininkių kompanija, kurios būstinė yra Dalase, Teksase.TI yra žinoma visame pasaulyje dėl savo naujovių analoginėmis ir įterptomis apdorojimo technologijomis, teikiančiomis sprendimus, kurie galioja įvairias pramonės šakas, įskaitant telekomunikacijas, automobilių, pramonės automatizavimą ir vartotojišką elektroniką.Turėdama dešimtmečių patirtį kuriant aukštos kokybės skaitmeninių signalų perdirbtuvus, TI sukūrė TMS320 šeimą kaip kertinį signalo apdorojimo programų akmenį.Bendrovė taip pat remia išsamius projektavimo įrankius, programinės įrangos aplinką ir dokumentus, užtikrinančią patikimą savo DSP produktų integraciją į pažangias įterptosias sistemas.

Išvada

„TMS320C6421ZWT5“ išsiskiria dėl savo stipraus fiksuoto taško našumo, lanksčios atminties sistemos ir turtingo ryšio, kuris atitiktų reiklus komunikacijos, garso, vaizdo ir automatizavimo programas.Jo dizainas leidžia vystytis efektyviai naudojant „Code Composer Studio“, naudodamas įrankius, skirtus optimizuoti ir derinti aparatinę įrangą.Procesorius suteikia gerą mastelį, stiprią integraciją ir platų palaikymą, nors jis prekiauja kai kuriomis energijos taupymo ir saugumo funkcijomis.Apskritai jis siūlo patikimą našumo, atminties ir sąsajų balansą, palaikomą TI ekosistemos ir patikrintos C6000 platformos, todėl tai yra praktiškas pasirinkimas pažangių įterptųjų projektų projektams.

Duomenų lapas PDF

TMS320C6421ZWT5 duomenų lapai:

TMS320C6421.PDF
