Miniatiūrinis grandinės pertraukiklis (MCB): veikimo principas, tipai, įvertinimai ir atrankos vadovas

Šis straipsnis padeda suprasti, kas yra miniatiūrinis grandinės pertraukiklis (MCB) ir kaip jis apsaugo elektros grandinę nuo perkrovos ir trumpojo jungimo.Sužinosite pagrindines jo dalis, kaip jis veikia ir kodėl gedimų metu jis atjungia maitinimą.Jame taip pat paaiškinami išjungimo kreivių tipai, polių konfigūracijos ir pertraukimo pajėgumai.Galiausiai pamatysite įprastas programas ir kaip pasirinkti tinkamą grandinės MCB.

Katalogas

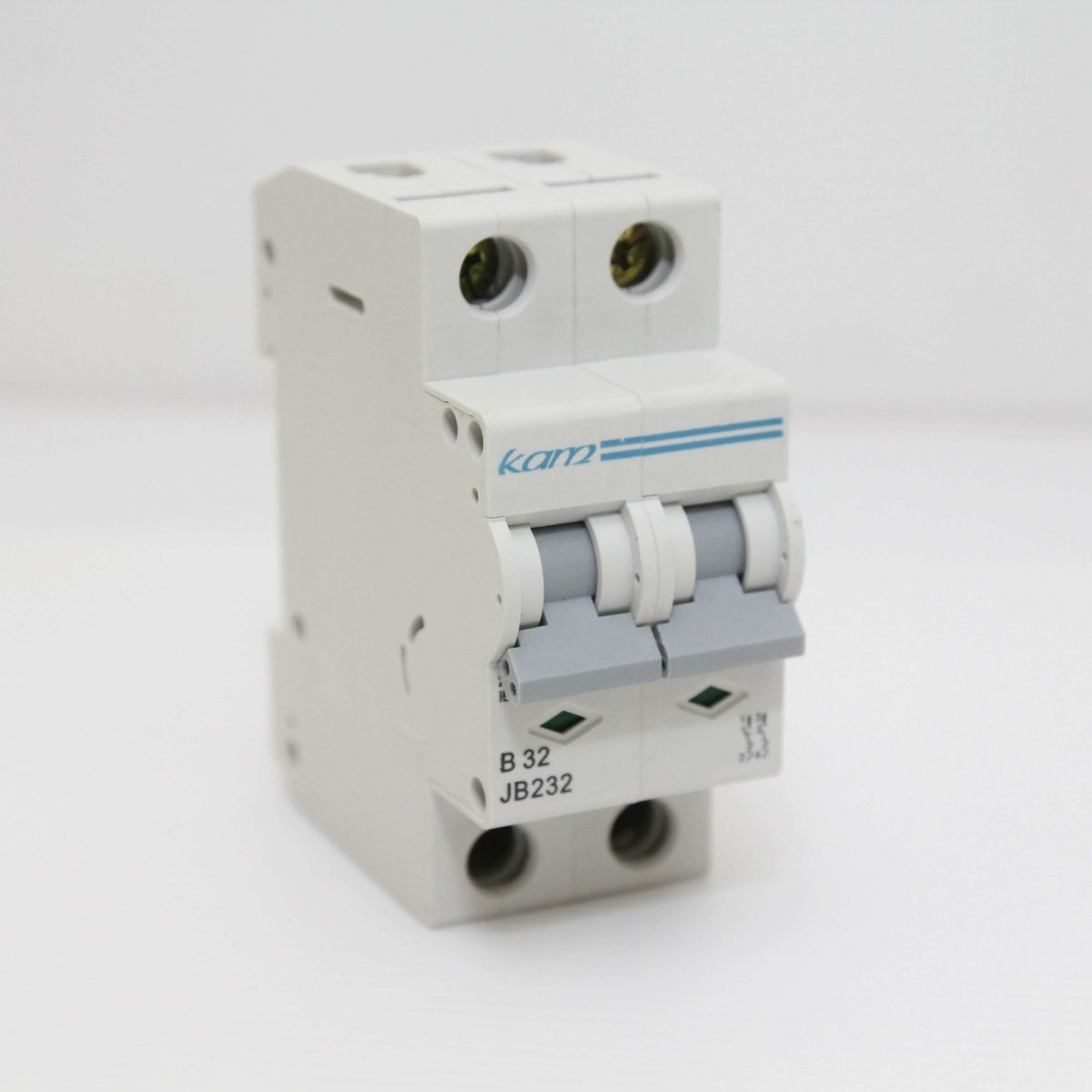

1 pav. Miniatiūrinis grandinės pertraukiklis (MCB)

Kas yra miniatiūrinis grandinės pertraukiklis?

Miniatiūrinis grandinės pertraukiklis (MCB) yra automatinis elektros apsaugos įtaisas, naudojamas grandinėje perteklinei srovei sustabdyti.Pagrindinis jo tikslas – apsaugoti laidus ir prijungtą įrangą nuo pažeidimų, kuriuos sukelia perkrova ar trumpasis jungimas.Kai atsiranda nenormali srovė, MCB atjungia maitinimą, kad įrenginys būtų saugus.Skirtingai nuo saugiklio, jį galima iš naujo nustatyti ir vėl naudoti, kai gedimas pašalinamas.Dėl šios daugkartinio naudojimo apsaugos MCB plačiai naudojami namuose, pastatuose ir mažose elektros skydinėse.

Miniatiūrinio grandinės pertraukiklio statyba

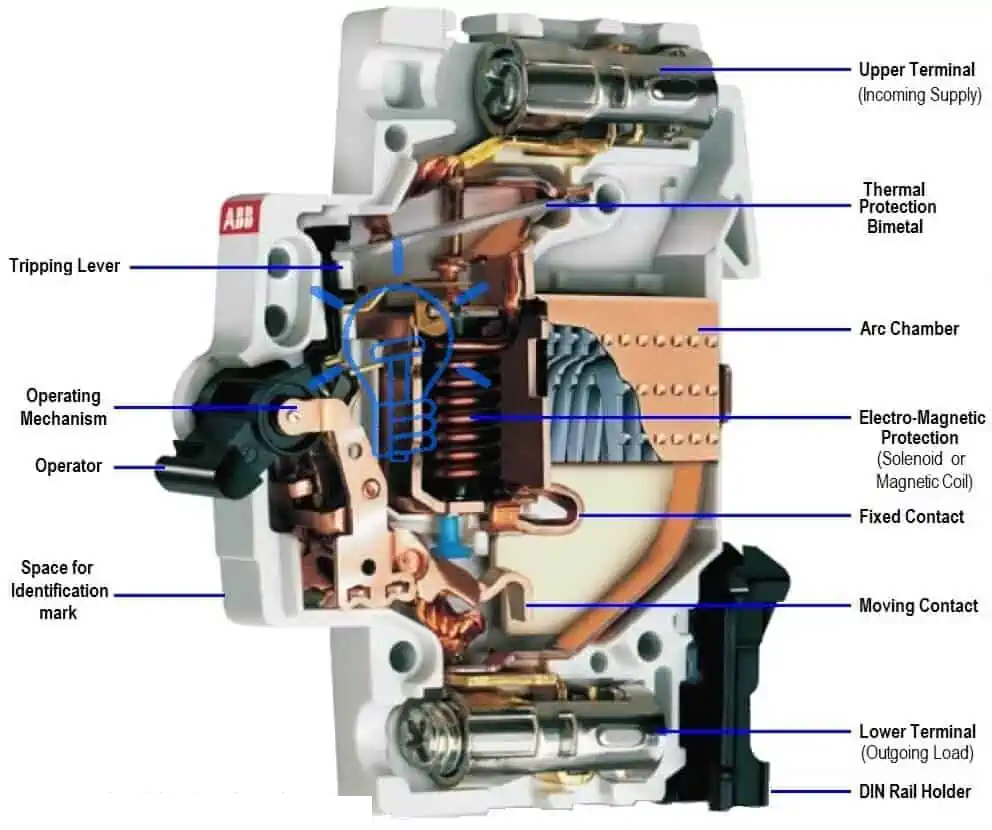

2 pav. Miniatiūrinio grandinės pertraukiklio vidinės dalys

• Viršutinis terminalas (įeinantis tiekimas)

Viršutinis gnybtas jungia maitinimo šaltinį prie pertraukiklio.Tai užtikrina saugų įeinančio laidininko elektros įėjimo tašką.Šis gnybtas užtikrina stabilų srovės perdavimą į vidinius kontaktus.

• Apatinis terminalas (išeinanti apkrova)

Apatinis gnybtas jungia pertraukiklį prie apsaugotos grandinės.Per šį tašką srovė teka iš pertraukiklio link apkrovos.Dėl to laidų jungtis yra sandari ir patikima.

• Šiluminė apsauga Bimetalinis

Bimetalinė juostelė jaučia šilumą, kurią sukelia perteklinė srovė.Kylant temperatūrai jis sulinksta ir paruošia mechanizmą atjungti maitinimą.Ši dalis veikia kaip temperatūros pagrindu veikiantis saugos elementas.

• Elektromagnetinė ritė (magnetinė apsauga)

Magnetinė ritė akimirksniu reaguoja į labai aukštus srovės lygius.Jis sukuria magnetinę jėgą, kuri įjungia atleidimo mechanizmą.Tai užtikrina greitą reakciją rimtų gedimų metu.

• Fiksuotas kontaktas

Fiksuotas kontaktas yra stacionarus laidumo taškas pertraukiklio viduje.Jis lieka vietoje, kol judantis kontaktas atsidaro arba užsidaro prieš jį.Elektros srovė paprastai praeina per šią kontaktų porą.

• Perkeliamas kontaktas

Judantis kontaktas fiziškai atidaro ir uždaro grandinę.Jis atsiskiria nuo fiksuoto kontakto, kai veikia pertraukiklis.Šis veiksmas saugiai nutraukia elektros srautą.

• Lanko kamera (lankos latakas)

Lanko kameroje yra metalinės plokštės, kurios padalija ir aušina elektros lanką.Tai sumažina šilumą ir apsaugo nuo pažeidimų pertraukiklio viduje.Tai apsaugo įrenginį ir šalia esančius laidus.

• Veikimo mechanizmas

Veikimo mechanizmas sujungia vidinę atleidimo sistemą su rankena.Jis kontroliuoja kontaktų atidarymą ir uždarymą.Jis taip pat užfiksuoja pertraukiklį ON arba OFF padėtyje.

• Išjungimo svirtis

Išjungimo svirtis perkelia judesį nuo apsaugos elementų į kontaktus.Įjungus, jis atleidžia skląsčio sistemą.Tai leidžia automatiškai atjungti.

• Operatorius (perjungimo rankenėlė)

Rankena leidžia rankiniu būdu perjungti pertraukiklį.Jis gali saugiai įjungti arba išjungti grandinę.Tai taip pat rodo pertraukiklio būseną.

• DIN bėgio laikiklis

Laikiklis leidžia lengvai montuoti paskirstymo skydų viduje.Jis pritvirtina pertraukiklį ant standartinio bėgio.Tai supaprastina montavimą ir keitimą.

MCB veikimo principas

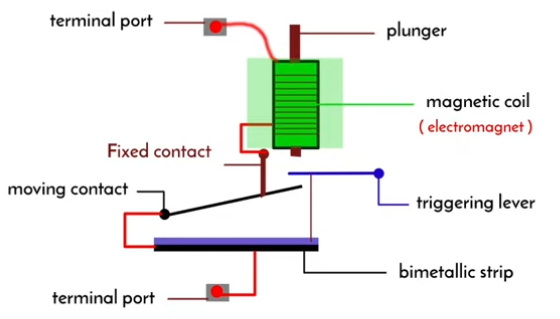

3 pav. MCB darbo mechanizmo schema

Kai teka įprasta srovė, elektra be pertrūkių teka per kontaktus.Perkrovos metu jutimo elemente kaupiasi šiluma ir po trumpo uždelsimo įjungiamas atleidimo mechanizmas.Užraktas atsirakina ir kontaktai atsiskiria, atjungiant grandinę.Esant trumpojo jungimo būsenai, stipri magnetinė jėga įjungia mechanizmą akimirksniu.Kontaktai greitai atsidaro ir tarp jų atsiranda elektros lankas.Lankas patenka į lanko kamerą, kur skyla ir vėsta, kol išnyksta.Pašalinus gedimą, pertraukiklį galima nustatyti iš naujo ir atstatyti grandinę.

MCB tipai, pagrįsti kelionės kreive

4 pav. MCB išjungimo kreivės tipai (B, C, D)

B tipo MCB

B tipo MCB yra skirtas mažos viršįtampio srovės grandinėms.Jis suveikia, kai srovė pasiekia maždaug nuo trijų iki penkių kartų vardinę vertę.Dėl to jis tinkamas apšvietimui ir namų instaliacijai.Maži prietaisai ir varžos apkrovos veikia patikimai su šia apsauga.Pertraukiklis greitai atsijungia, kad apsaugotų laidus nuo perkaitimo.Jis dažniausiai naudojamas gyvenamųjų namų elektros skyduose.

C tipo MCB

C tipo MCB skirtas vidutinės paleidimo srovės įrangai.Jis veikia maždaug nuo penkių iki dešimties kartų didesne už vardinę srovę.Tai leidžia įrenginiams, tokiems kaip ventiliatoriai ir maži varikliai, įsijungti įprastai.Jis subalansuoja apsaugą ir toleranciją laikiniems viršįtampiams.Daugelis komercinių pastatų naudoja šį pertraukiklio tipą.Tai yra labiausiai paplitęs pasirinkimas bendrosios paskirties grandinėms.

D tipo MCB

D tipo MCB sukurtas didelėms įjungimo srovės apkrovoms.Jis suveikia tik tada, kai srovė pasiekia maždaug dešimt–dvidešimt kartų vardinę vertę.Norint tinkamai paleisti sunkius variklius ir transformatorius, reikia šio uždelsimo.Pertraukiklis apsaugo nuo nemalonaus užblokavimo įjungimo metu.Pramoninės mašinos dažnai naudoja šią kategoriją.Jis apsaugo grandines ir palaiko dideles paleidimo sroves.

MCB tipai pagal polių skaičių

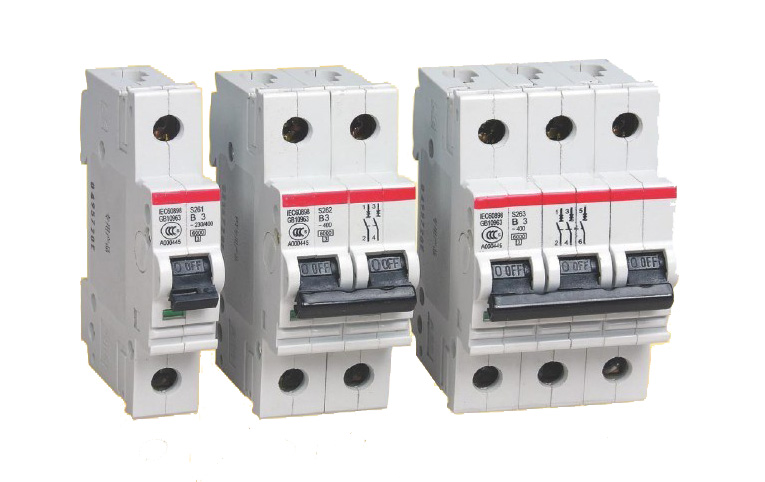

5 pav. MCB polių konfigūracijos

MCB taip pat skiriasi priklausomai nuo to, kiek laidų jie atjungia kartu.Polių tipas priklauso nuo grandinės tiekimo sistemos.

Vienpolis (SP)

Vienpolis MCB apsaugo vieną įtampos laidininką vienfazėje grandinėje.Atsiradus gedimui, jis atjungia tik fazinį laidą.Ši konfigūracija dažniausiai naudojama apšvietimo grandinėms.Gyvenamųjų namų skirstomosiose plokštėse plačiai naudojami SP pertraukikliai.Jis yra kompaktiškas ir lengvai montuojamas.Šioje sąrankoje neutralus lieka tiesiogiai prijungtas.

Dvigubas polius (DP)

Dviejų polių MCB kartu atjungia fazinius ir nulinius laidus.Tai užtikrina visišką grandinės izoliaciją.Tai pagerina saugumą atliekant techninę priežiūrą ir šalinant triktis.Prietaisai, tokie kaip vandens šildytuvai, dažnai naudoja šią konfigūraciją.Tiekimas visiškai atskiriamas nuo krovinio.Tai įprasta vienfazės įrangos apsaugai.

Tripolis (TP)

Tripolis MCB apsaugo tris įtampančius laidus trifazėje sistemoje.Gedimo metu visos fazės atsijungia vienu metu.Taip išvengiama fazių disbalanso žalos įrangai.Pramoniniai varikliai ir mašinos paprastai naudoja šį susitarimą.Tai užtikrina vienodą tiekimo linijų izoliaciją.Trifazės plokštės remiasi TP pertraukikliais, kad būtų subalansuota apsauga.

MCB tipai, pagrįsti pertraukimo galia

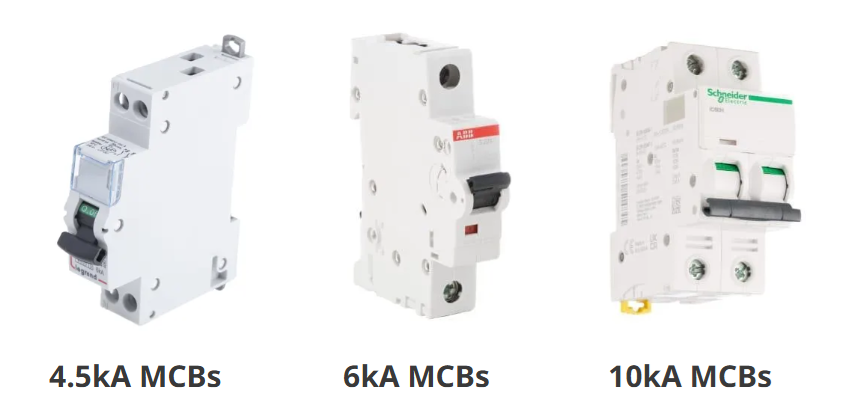

6 pav. MCB pertraukimo galios reitingai

MCB klasifikuojami pagal didžiausią gedimo srovę, kurią jie gali nutraukti.Tai priklauso nuo elektros tiekimo stiprumo montavimo vietoje.

4,5 kA MCB

4,5 kA MCB yra miniatiūrinis grandinės pertraukiklis, kurio trumpojo jungimo galia yra 4,5 kiloamperų.Jis skirtas žemesnio gedimo lygio vietoms, kur trumpojo jungimo srovė yra palyginti maža.Tai paprastai tinka lengviems paskirstymo taškams su ilgesniais tiekimo kabeliais, kurie sumažina gedimo srovę.Šiuose tinkluose 4,5 kA pertraukimo galios MCB gali saugiai nutraukti gedimus neviršijant savo vardinės ribos.Tai įprasta pagrindiniuose vartotojų padaliniuose, kur prieš srovę esantis šaltinis nėra labai „kietas“.Svarbiausia, kad 4,5 kA tinka silpnesniems tinklams su ribota trumpojo jungimo srove.

6 kA MCB

6 kA MCB yra miniatiūrinis grandinės pertraukiklis, skirtas nutraukti iki 6 kiloamperų gedimo srovę.Jis naudojamas ten, kur elektros tiekimas gali sukelti vidutinį trumpojo jungimo lygį skirstomojoje plokštėje.Tai dažnai apima tipinius gyvenamuosius ir mažus komercinius tinklus, maitinamus netoliese esančiais transformatoriais.Palyginti su 4,5 kA įrenginiais, 6 kA pertraukimo galios MCB užtikrina didesnį atsparumą gedimams esant stipresniam tiekimui.Tai padeda užtikrinti, kad pertraukiklis galėtų pašalinti didesnę trumpojo jungimo srovę nepažeisdamas.Daugeliui pastatų įrenginių 6kA yra plačiai naudojama pertraukimo galios klasė.

10 kA MCB

10 kA MCB yra miniatiūrinis grandinės pertraukiklis, galintis saugiai nutraukti iki 10 kiloamperų trumpojo jungimo srovę.Jis skirtas aukšto gedimo lygio taškams, kuriuose maitinimo šaltinis yra stiprus ir varža maža.Tai apima plokštes arčiau transformatorių, didesnius komercinius skirstomuosius skydus ir daugelį pramoninių paskirstymo skyrių.10 kA pertraukimo galios MCB užtikrina didesnį atsparumą esant sunkioms trumpojo jungimo sąlygoms.Tai sumažina pertraukiklio gedimo riziką, kai numatoma gedimo srovė yra didelė.Trumpai tariant, 10kA pasirenkama stipresniems tinklams su didesne trumpojo jungimo srove.

MCB reitingai ir specifikacijos

Parametras	Specifikacija
Nominali srovė (į)	6A, 10A, 16A, 20A, 32A, 40A, 63A
Įvertintas darbinė įtampa (Ue)	230/400V kintamoji srovė
Įvertintas dažnis	50/60 Hz
Skaičius stulpai	1P, 1P+N, 2P, 3P, 3P+N (4P)
Kelionės kreivė klasė	B, C, D (kartais K, Z)
Įvertintas trumpojo jungimo pertraukimo geba	4,5 kA, 6 kA, 10kA (kA žymėjimas)
Standartinis / atitikties ženklinimas	IEC 60898-1 (arba IEC 60947-2)
Vardinė izoliacija įtampa (Ui)	pvz., 500V
Vardinis impulsas atlaikyti įtampą (Uimp)	pvz., 4kV, 6kV
Energija ribojanti klasė	3 klasė (jei pažymėta)
Terminalas laidininko dydžio diapazonas	pvz., 1–25 mm² (priklausomai nuo modelio skiriasi)
Terminalas priveržimo momentas	pvz., 2,0 N·m (kinta priklausomai nuo modelio)
Mechaninis ištvermės	pvz., 10 000–20 000 operacijų (jei nurodyta)
Elektros ištvermės	pvz., 4000 operacijos (jei nurodyta)
Laipsnis apsauga (IP)	IP20 (tipiškas korpusuose esantiems įrenginiams)

MCB ir saugiklio palyginimas

Tiek MCB, tiek saugikliai apsaugo grandines nuo viršsrovių, tačiau jų veikimas ir valdymas po gedimo skiriasi.Žemiau esančioje lentelėje palyginamas jų funkcinis elgesys.

Parametras	MCB	Saugiklis
Po kelionės veiksmas	Nustatyti iš naujo	Turi būti pakeistas
Gedimas indikacija	Aišku ON/OFF/TRIP padėtis	Dažnai neaišku nebent yra perdegęs indikatorius
Perjungimas funkcija	Galima naudoti kaip jungiklis	Neskirta perjungimui
Pakartotinis naudojimas po to kaltė	Daugkartinio naudojimo po atstatymo	Vienkartinio naudojimo elementas
Atsakymas nuoseklumas	Apibrėžta kelionė kreivės elgesys	Priklauso nuo saugiklio tipas ir būklė
Perkrova apsauga	Įmontuotas perkrovos atjungimas	Taip, bet priklauso nuo saugiklių charakteristikų
Trumpasis jungimas pertraukimas	Įvertintas pertraukimo geba (pažymėta kA)	Aukštas daugelio tipų saugiklių pertraukimo galimybė
Prastova po kelionės	Žemas (nustatyti iš naujo)	Aukštesnis (pakeisti, patikrinti įvertinimą, įdiegti)
Priežiūra pastangų	Žema rutina tvarkymas	Reikalauja atsarginės atsargos ir keitimas
Kontaktinis nusidėvėjimas	Turi mechaniniai kontaktai, kad sensta	Jokio judėjimo dalys elemente
Lanko valdymas	Vidinis lankas kamera	Tvarkomas lankas lydymosi metu saugiklio korpuso viduje
Selektyvumas kontroliuoti	Dažnai derinamas su priešsroviniais pertraukikliais	Gali būti labai selektyvus su tinkama saugiklio klasifikacija
Veikiantis atsiliepimai	Matoma rankenos padėtis	Elementas būklė ne visada matoma
Tipiškas gedimo režimas	Kontaktas/mechanizmas dėvėti per ilgą tarnavimo laiką	Elementas tirpsta nuolat veikia

Miniatiūrinių grandinės pertraukiklių taikymas

1. Gyvenamųjų patalpų apšvietimo grandinės

MCB apsaugo apšvietimo šakų grandines nuo perkrovų, kurias sukelia laidų gedimai arba per daug šviestuvų vienoje linijoje.Jie užtikrina greitą atjungimą, kai srovė viršija saugias laidininko ribas.Ištaisius problemą, iš naujo nustatyti paprasta.Tai palengvina namų skirstomųjų plokščių priežiūrą.

2. Kištukinio lizdo (kištukinio lizdo) grandinės

Bendrosios paskirties išparduotuvėse galima matyti besikeičiančias prietaisų ir įrankių apkrovas.MCB padeda apsaugoti laidus, kai vienu metu prijungiami keli įrenginiai.Tai sumažina kabelio perkaitimo dėl nuolatinės viršsrovės riziką.Tai įprastas naudojimas namuose ir mažuose biuruose.

3. Oro kondicionavimo ir ŠVOK šakų grandinės

Padalinto tipo kintamosios srovės įrenginiai ir maža ŠVOK įranga dažnai yra apsaugoti specialiais MCB.Pertraukiklis izoliuoja vieną įrenginį aptarnavimui, neišjungdamas viso skydo.Jis taip pat apsaugo tiekimo liniją, tiekiančią įrangą.Dėl to gedimai yra lokalizuoti vienoje grandinėje.

4. Vandens šildytuvai ir smulkūs stacionarūs prietaisai

Daugelis fiksuotų apkrovų veikia ilgą laiką, todėl grandinės apsauga turi būti stabili ir patikima.MCB užtikrina automatinį atjungimą, kai atsiranda nenormali srovė.Jie taip pat leidžia patogiai izoliuoti techninę priežiūrą.Tai įprasta butuose ir komerciniuose tualetuose.

5. Skirstomieji skydai ir skydeliai

MCB naudojami kaip išeinantys tiektuvai pagrindinėse plokštėse ir antriniuose skyduose.Jie apsaugo šakų grandines ir padeda organizuoti apkrovas pagal sritį arba funkciją.Tai pagerina gedimų izoliavimą ir sumažina trikčių šalinimo laiką.

6. Komercinis apšvietimas ir maitinimo grandinės

Biuruose, parduotuvėse ir mažuose pastatuose apšvietimui, lizdams ir įrangai naudojama daug atskirų grandinių.MCB apsaugo kiekvieną grandinę atskirai, kad apribotų gedimo poveikį.Dėl to pagrindinės dalys veikia, jei viena grandinė suveikia.Tai palaiko saugesnį kasdienį darbą.

7. Valdymo pultai ir automatikos pagalbinės grandinės

Relių, jutiklių ir pagalbinių maitinimo šaltinių valdymo laidams dažnai reikia kompaktiškos apsaugos.MCB tinka DIN bėgelio valdymo skydams ir užtikrina aiškią izoliaciją.Jie padeda išvengti nedidelių gedimų išplitimo į kitas valdymo dalis.Tai įprasta pramoninėse valdymo spintose.

8. Maži varikliai ir siurbliai (šakų apsauga)

Daugelis mažų variklių maitinami iš specialių šakų grandinių, apsaugotų MCB.Pertraukiklis greitai atskiria variklio grandinę esant nenormalioms srovės sąlygoms.Tai taip pat suteikia paprastą įjungimo / išjungimo izoliacijos tašką skydelyje.Tai dažnai naudojama stiprintuvams, ventiliatoriams ir mažiems siurbliams.

Kaip pasirinkti tinkamą MCB?

1 veiksmas: nustatykite grandinės apkrovą ir pasirinkite srovės vertę

Pradėkite nuo prijungtos apkrovos ir įprastos grandinės srovės sąrašo.Pasirinkite MCB vardinę srovę, kuri gali nešti numatomą apkrovos srovę be trikdžių.Jei apkrova kinta, rinkdamiesi remkitės didžiausia normalia darbo srove, o ne retkarčiais trumpais pikais.Laikykite, kad įvertinimas būtų suderintas su grandinės laidininko pajėgumu, naudojamu toje linijoje.Šiuo žingsniu nustatomas pagrindinis miniatiūrinio grandinės pertraukiklio "dydis".

2 veiksmas: pasirinkite išjungimo kreivę pagal įsiveržimo elgseną

Patikrinkite, ar apkrova turi didelį paleidimo bangą, pvz., variklių, kompresorių ar transformatorių.Naudokite kreivę, kuri toleruoja numatomą įsiveržimą, tuo pačiu užtikrinant greitą atsijungimą dėl gedimų.B tipas tinka mažo viršįtampio apkrovoms, C tipas – vidutinio stiprumo, o D tipas – didelio įtampos apkrovoms.Pasirinkite kreivę, kuri atitinka apkrovos pradžią, o ne tik tai, kaip ji vadinama.Taip išvengiama pasikartojančių trikdžių paleidimo metu.

3 veiksmas: pasirinkite tiekimo sistemą atitinkantį polių skaičių

Nustatykite, ar grandinė yra vienfazė ar trifazė, ir ar reikia atskirti neutralią fazę.Naudokite SP vienam srovės laidui, DP - fazės ir neutralės atskyrimui kartu, o TP - trifazėms linijoms.Trifazei su neutralia izoliacija pasirinkite TPN/4P stiliaus apsaugą, kaip reikalauja sistemos konstrukcija.Polių pasirinkimas – tai saugus tinkamų laidininkų atjungimas.Šis žingsnis užtikrina tinkamą izoliaciją ir laidų suderinamumą.

4 veiksmas: patikrinkite numatomą trumpojo jungimo lygį ir pasirinkite pertraukimo galią (kA)

Apskaičiuokite galimą gedimo srovę montavimo vietoje, naudodami maitinimo duomenis arba trumpojo jungimo skaičiavimą.Pasirinkite nutrūkimo galią (pvz., 4,5 kA, 6 kA arba 10 kA), kuri yra lygi arba didesnė už numatomą trumpojo jungimo srovę.Stipresniems tiekimams ir plokštėms, esančioms arčiau transformatorių, paprastai reikia didesnio kA MCB.Šis pasirinkimas yra susijęs su saugiu didžiausio gedimo lygio atlaikymu ir nutraukimu.Tai vienas iš svarbiausių saugumo patikrinimų.

5 veiksmas: galutinis pasirinkto MCB ženklinimo atitikties patikrinimas

Įsitikinkite, kad pasirinkto MCB vardinė lentelė atitinka grandinės reikalavimus poliams, kreivei ir pertraukimo galiai.Dar kartą patikrinkite, ar pasirinkta srovės vertė atitinka numatomą apkrovos lygį ir grandinės konstrukcijos ribą.Kad apsaugos koordinavimas būtų nuspėjamas, įsitikinkite, kad pertraukiklio pasirinkimas yra nuoseklus panašiose to paties skydelio grandinėse.Jei gedimo lygis neaiškus, naudokite saugesnę parinktį pasirinkdami aukštesnę pertraukimo galios klasę.Šis paskutinis veiksmas sumažina neatitikimo klaidas prieš įdiegiant.

Išvada

MCB atjungia maitinimą esant neįprastai srovei ir gali būti iš naujo nustatytas pašalinus gedimą.Teisingas pasirinkimas priklauso nuo apkrovos srovės, paleidimo elgesio, maitinimo tipo ir gedimo lygio.Jo tipų ir įvertinimų žinojimas padeda užtikrinti saugią ir stabilią grandinės apsaugą.Tinkamas naudojimas sumažina žalą ir pagerina elektros saugą.
